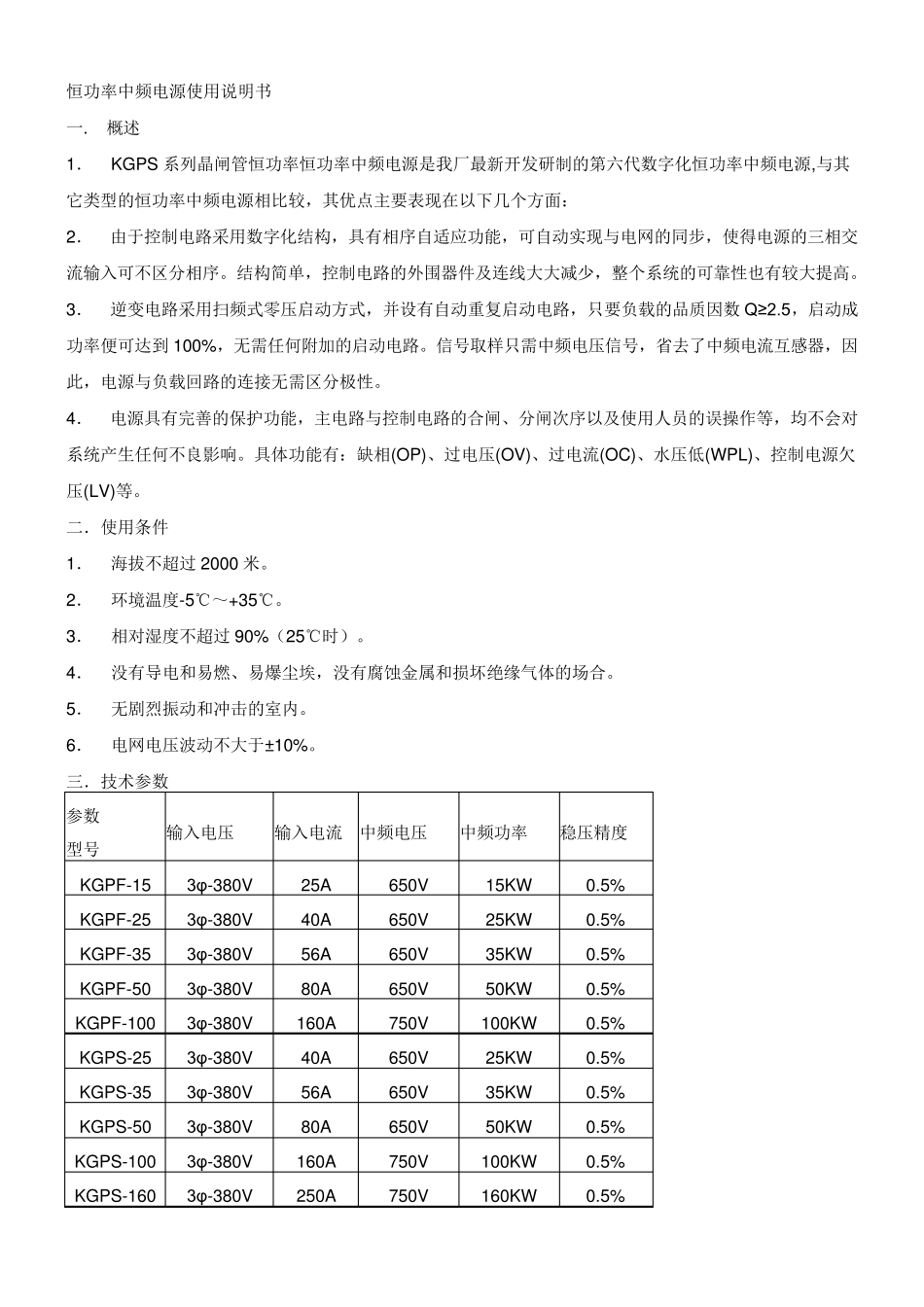

恒功率中频电源使用说明书 一. 概述 1． KGPS 系列晶闸管恒功率恒功率中频电源是我厂最新开发研制的第六代数字化恒功率中频电源,与其它类型的恒功率中频电源相比较，其优点主要表现在以下几个方面： 2． 由于控制电路采用数字化结构，具有相序自适应功能，可自动实现与电网的同步，使得电源的三相交流输入可不区分相序。结构简单，控制电路的外围器件及连线大大减少，整个系统的可靠性也有较大提高。 3． 逆变电路采用扫频式零压启动方式，并设有自动重复启动电路，只要负载的品质因数 Q≥2.5，启动成功率便可达到100%，无需任何附加的启动电路。信号取样只需中频电压信号，省去了中频电流互感器，因此，电源与负载回路的连接无需区分极性。 4． 电源具有完善的保护功能，主电路与控制电路的合闸、分闸次序以及使用人员的误操作等，均不会对系统产生任何不良影响。具体功能有：缺相(OP)、过电压(OV)、过电流(OC)、水压低(WPL)、控制电源欠压(LV)等。 二．使用条件 1． 海拔不超过2000 米。 2． 环境温度-5℃～+35℃。 3． 相对湿度不超过90%（25℃时）。 4． 没有导电和易燃、易爆尘埃，没有腐蚀金属和损坏绝缘气体的场合。 5． 无剧烈振动和冲击的室内。 6． 电网电压波动不大于±10%。 三．技术参数 参数 型号 输入电压 输入电流 中频电压 中频功率 稳压精度 KGPF-15 3φ-380V 25A 650V 15KW 0.5% KGPF-25 3φ-380V 40A 650V 25KW 0.5% KGPF-35 3φ-380V 56A 650V 35KW 0.5% KGPF-50 3φ-380V 80A 650V 50KW 0.5% KGPF-100 3φ-380V 160A 750V 100KW 0.5% KGPS-25 3φ-380V 40A 650V 25KW 0.5% KGPS-35 3φ-380V 56A 650V 35KW 0.5% KGPS-50 3φ-380V 80A 650V 50KW 0.5% KGPS-100 3φ-380V 160A 750V 100KW 0.5% KGPS-160 3φ-380V 250A 750V 160KW 0.5% KGPS-250 3φ-380V 400A 750V 250KW 0.5% KGPS-500 3φ-380V 800A 750V 500KW 0.5% KGPS-750 3φ-380V 1200A 750V 750KW 0.5% KGPS-1000 3φ-660V 920A 1200V 1000KW 0.5% KGPS-1500 3φ-660V 1380A 1200V 1500KW 0.5% 四．系统原理图 参见附图 五．外形尺寸(供参考) 1.功率小于等于50KW 450（宽）×800（厚）×1200（高） 2.功率大于,等于100KW 1400（宽）×815（厚）×1970（高） 六．原理及调试步骤 1.控制电路原理 整个控制电路除逆变末级触发...
