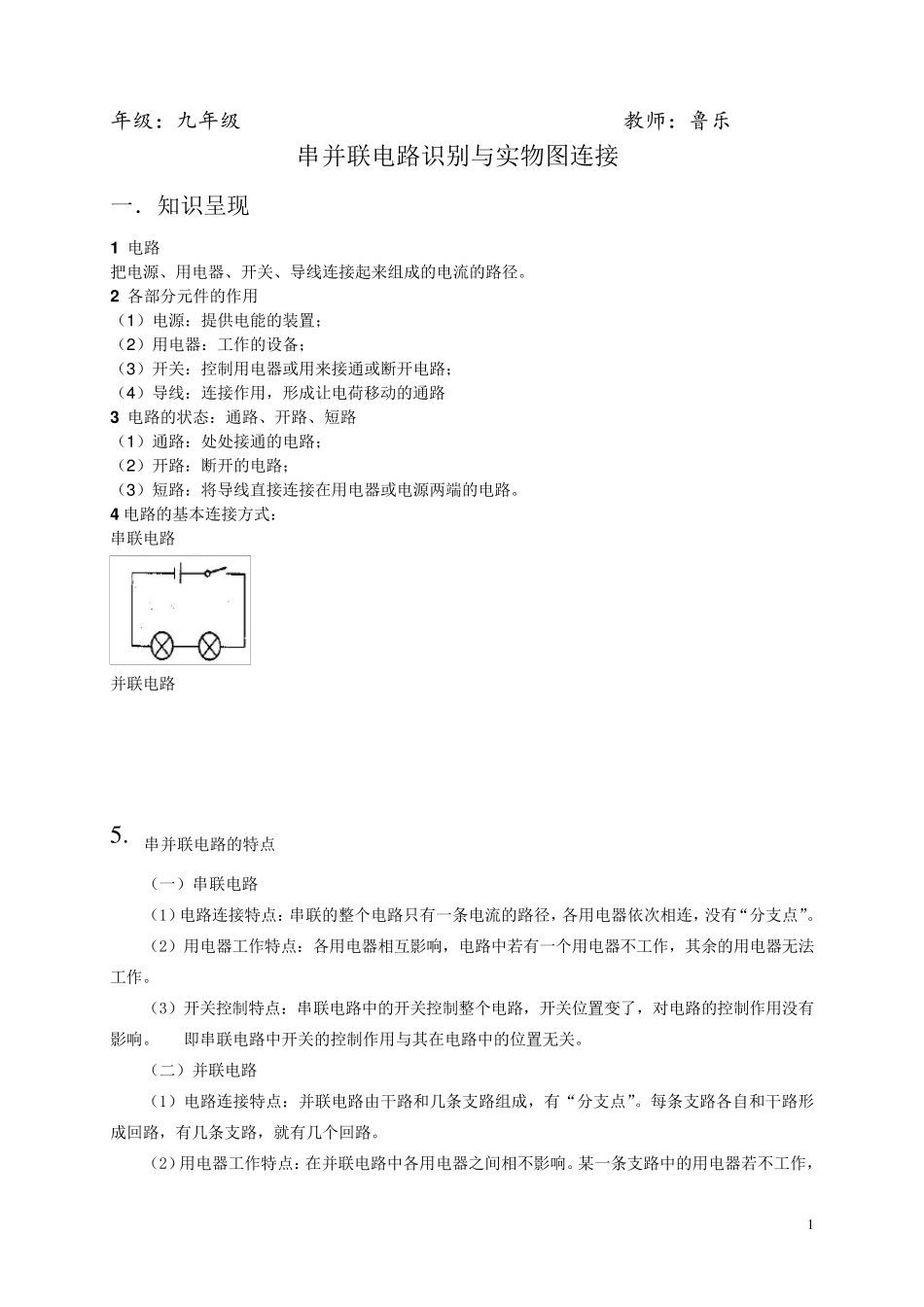

1 年级：九年级 教师：鲁乐 串并联电路识别与实物图连接 一．知识呈现 1 电路 把电源、用电器、开关、导线连接起来组成的电流的路径。 2 各部分元件的作用 （1 ）电源：提供电能的装置； （2 ）用电器：工作的设备； （3 ）开关：控制用电器或用来接通或断开电路； （4 ）导线：连接作用，形成让电荷移动的通路 3 电路的状态：通路、开路、短路 （1 ）通路：处处接通的电路； （2 ）开路：断开的电路； （3 ）短路：将导线直接连接在用电器或电源两端的电路。 4 电路的基本连接方式： 串联电路 并联电路 5 . 串并联电路的特点 （一）串联电路 （1）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。 （2）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。 （3）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。 即串联电路中开关的控制作用与其在电路中的位置无关。 （二）并联电路 （1）电路连接特点：并联电路由干路和几条支路组成，有“分支点”。每条支路各自和干路形成回路，有几条支路，就有几个回路。 （2）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作， 2 其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。 （3）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。 二． 识别 1.使用定义法识别串并联电路 若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。 2.使用电流流向法识别串并联电路 从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图 l 所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图 2 所示）。 例题 1 如图 1 所示的电路，是判断连接方式是串联还是并联？ 【解析】我们可以在图形上用箭头标示出电流的路径，电流从电源的正极出发，若只有一条路径，则是串联，若有两条或两条以上路径则是并联；图中可以标示出三条路径，如图 2 所示，可以用箭头在图形上...
