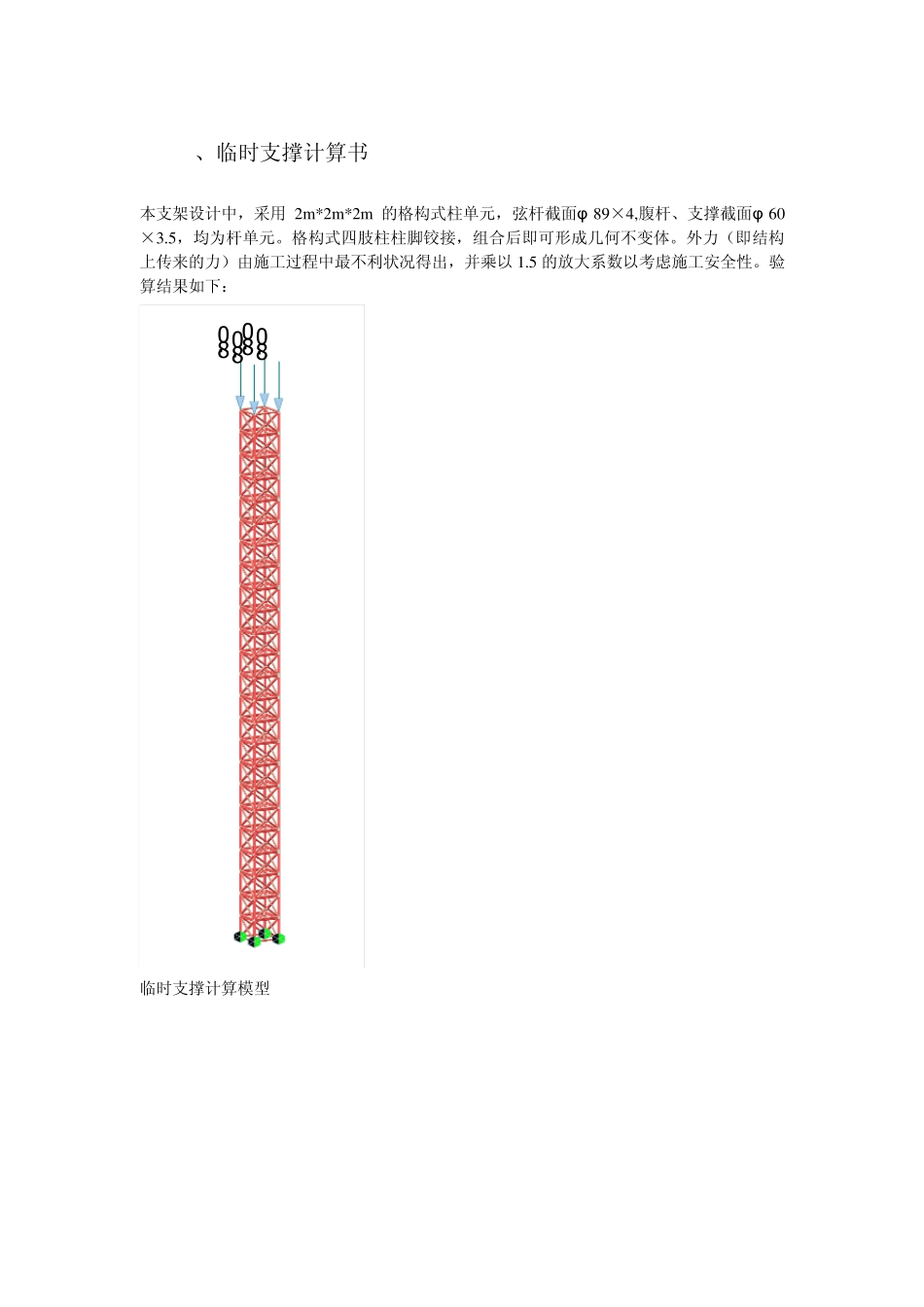

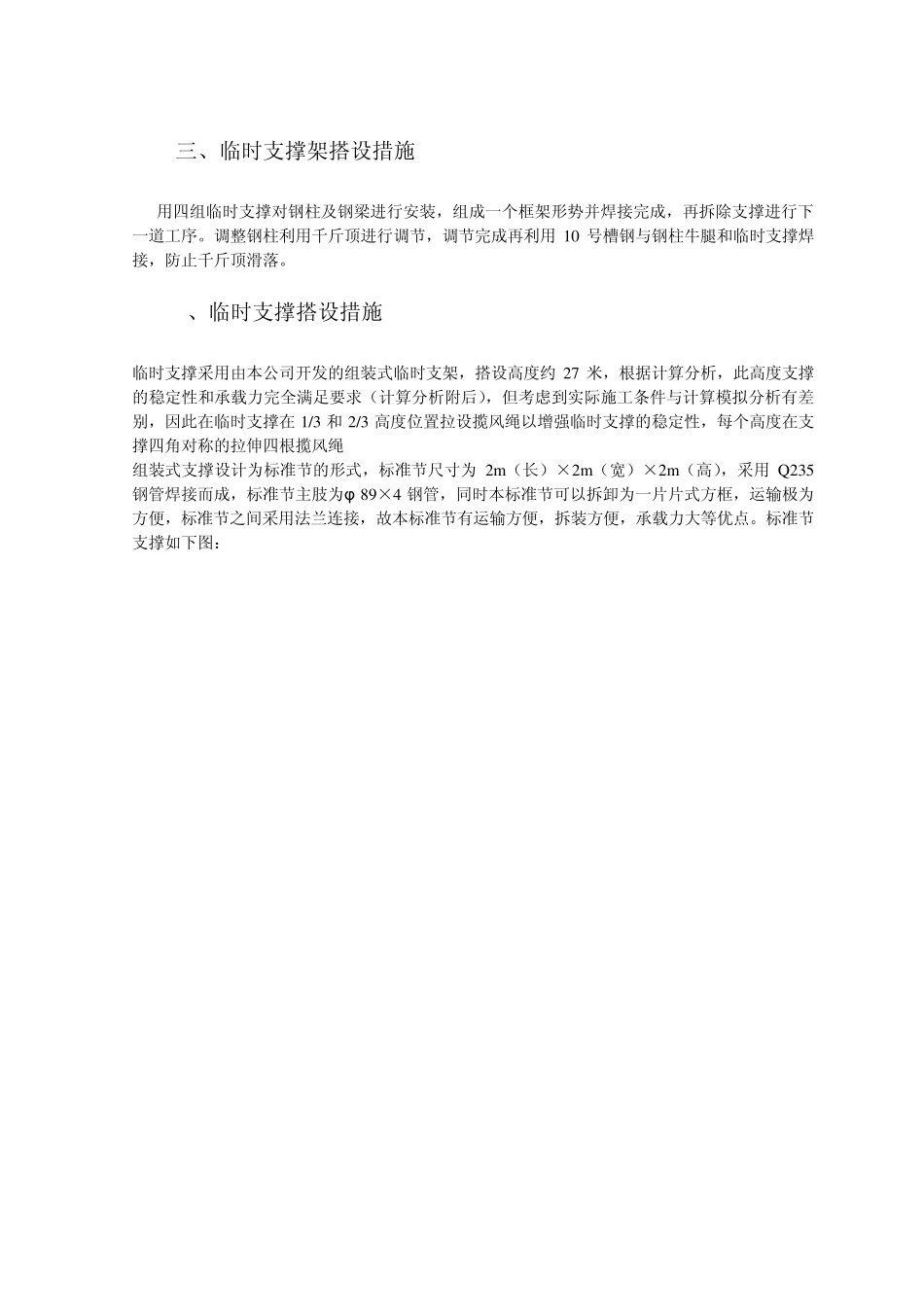

三、临时支撑架搭设措施 用四组临时支撑对钢柱及钢梁进行安装，组成一个框架形势并焊接完成，再拆除支撑进行下一道工序。调整钢柱利用千斤顶进行调节，调节完成再利用 10 号槽钢与钢柱牛腿和临时支撑焊接，防止千斤顶滑落。 1、临时支撑搭设措施 临时支撑采用由本公司开发的组装式临时支架，搭设高度约 27 米，根据计算分析，此高度支撑的稳定性和承载力完全满足要求（计算分析附后），但考虑到实际施工条件与计算模拟分析有差别，因此在临时支撑在 1/3 和 2/3 高度位置拉设揽风绳以增强临时支撑的稳定性，每个高度在支撑四角对称的拉伸四根揽风绳 组装式支撑设计为标准节的形式，标准节尺寸为 2m（长）×2m（宽）×2m（高），采用 Q235钢管焊接而成，标准节主肢为φ 89×4 钢管，同时本标准节可以拆卸为一片片式方框，运输极为方便，标准节之间采用法兰连接，故本标准节有运输方便，拆装方便，承载力大等优点。标准节支撑如下图： 2、临时支撑计算书 本支架设计中，采用2m *2m *2m 的格构式柱单元，弦杆截面φ 89×4,腹杆、支撑截面φ 60×3.5，均为杆单元。格构式四肢柱柱脚铰接，组合后即可形成几何不变体。外力（即结构上传来的力）由施工过程中最不利状况得出，并乘以 1.5 的放大系数以考虑施工安全性。验算结果如下： -8.0-8.0-8.0-8.0 临时支撑计算模型 最大: -14MIDAS/GenPOST-PROCESSORDISPLACEMENTZ- 方向0.00000e+000-1.23843e+000-2.47687e+000-3.71530e+000-4.95374e+000-6.19217e+000-7.43060e+000-8.66904e+000-9.90747e+000-1.11459e+001-1.23843e+001-1.36228e+001ST: 恒载MAX : 1MIN : 282文件: 无标题单位:mm日期:04/08/2010表示-方向X:-0.483Y:-0.837Z:0.259 临时支撑位移云图（Dz，单位：mm） 满足 最大: -77 MIDAS/GenPOST-PROCESSORBEAM STRESS组合(最大值)1.53634e+0016.99863e+0000.00000e+000-9.73092e+000-1.80957e+001-2.64605e+001-3.48253e+001-4.31900e+001-5.15548e+001-5.99196e+001-6.82844e+001-7.66491e+001ST: 恒载MAX : 299MIN : 3文件: 无标题单位:N/mm^2日期:04/08/2010表示-方向X:-0.483Y:-0.837Z:0.259 临时支撑应力云图（单位：N/mm2） 满足 MIDAS/GenPOST-PROCESSORBUCKLING MODE0.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+0000.00000e+000临界荷载系...
