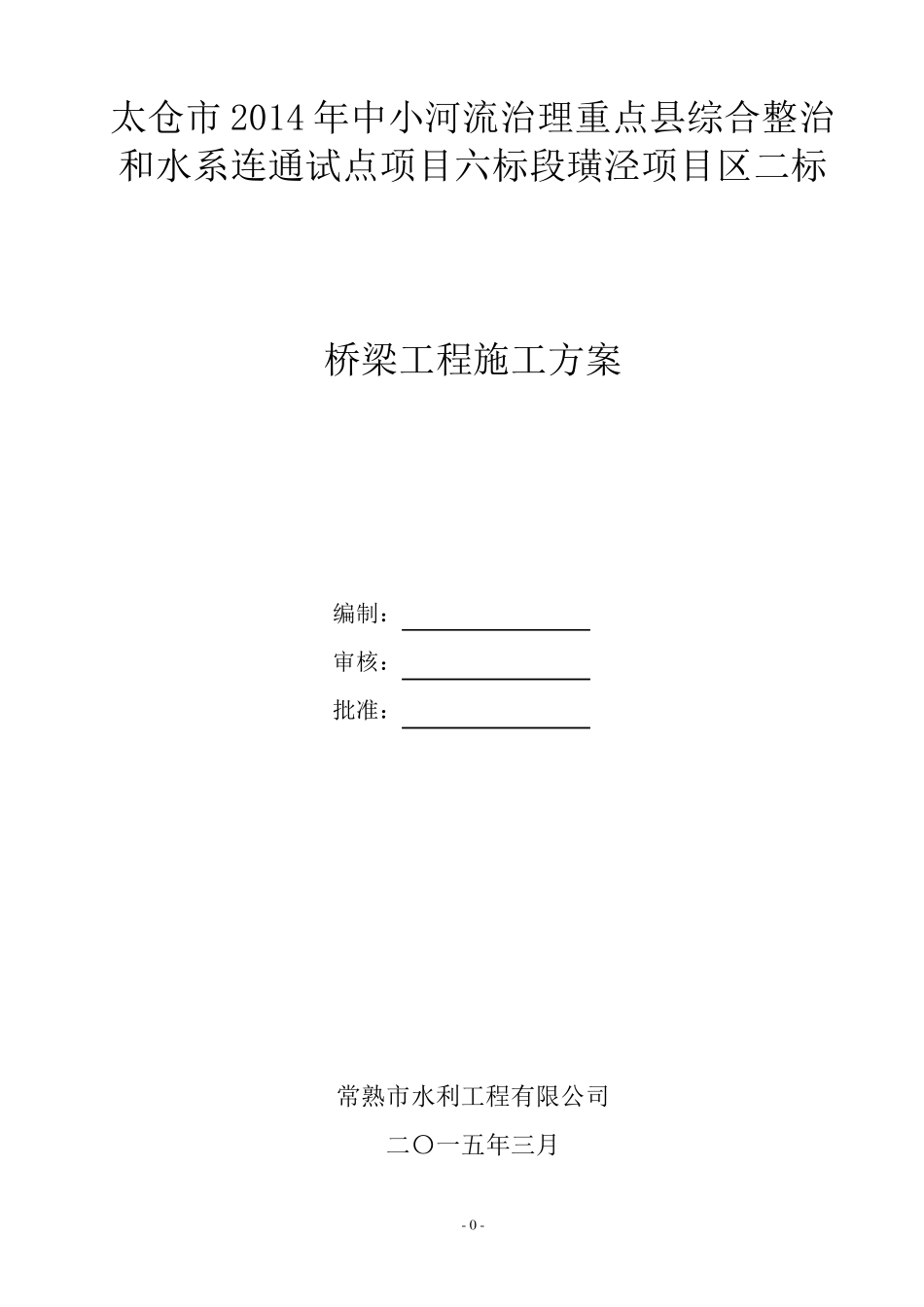

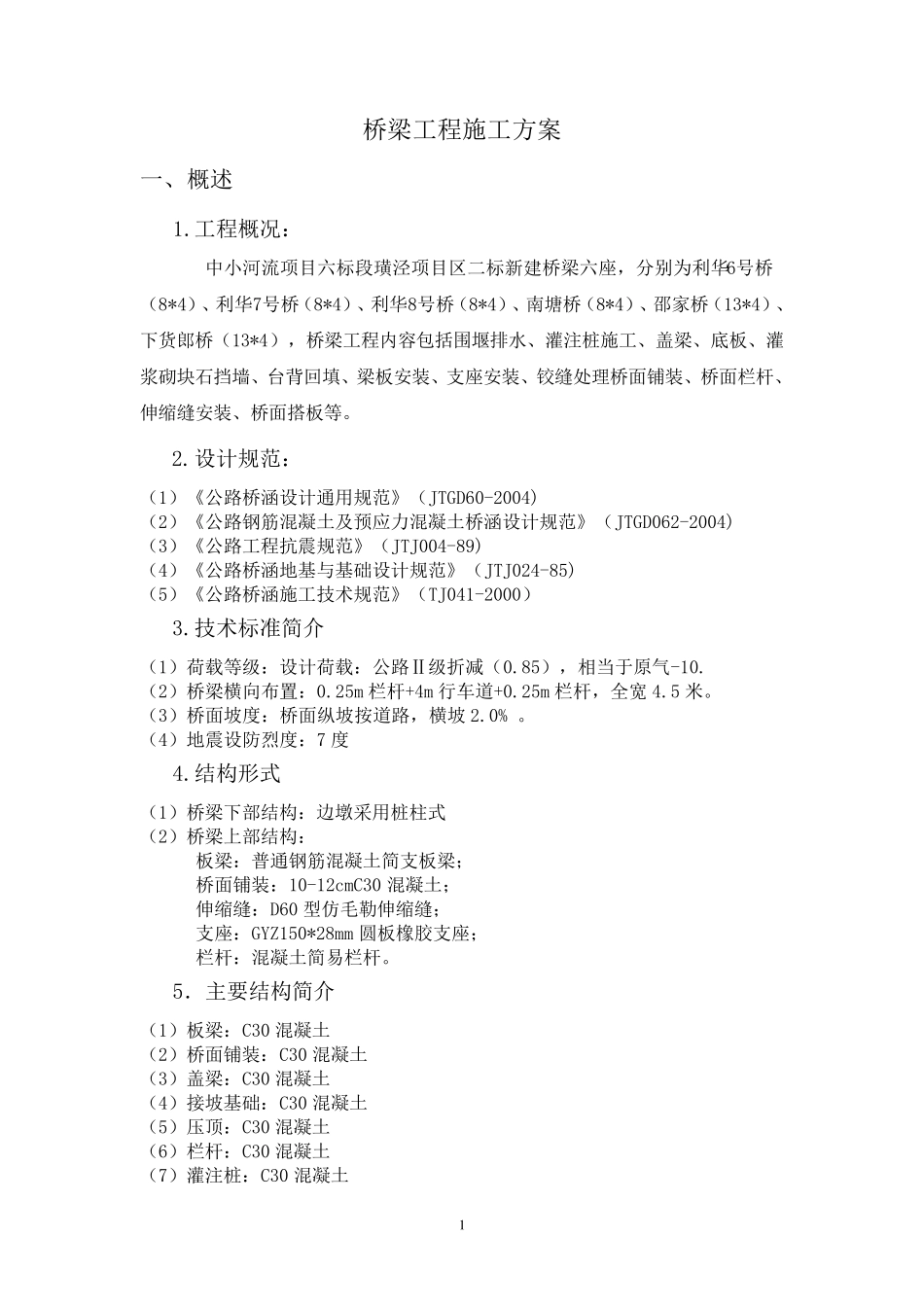

- 0 - 太仓市2014 年中小河流治理重点县综合整治和水系连通试点项目六标段璜泾项目区二标 桥梁工程施工方案 编制： 审核： 批准： 常熟市水利工程有限公司 二〇一五年三月 1 桥梁工程施工方案 一、概述 1.工程概况： 中小河流项目六标段璜泾项目区二标新建桥梁六座，分别为利华6号桥（8*4）、利华7号桥（8*4）、利华8号桥（8*4）、南塘桥（8*4）、邵家桥（13*4）、下货郎桥（13*4），桥梁工程内容包括围堰排水、灌注桩施工、盖梁、底板、灌浆砌块石挡墙、台背回填、梁板安装、支座安装、铰缝处理桥面铺装、桥面栏杆、伸缩缝安装、桥面搭板等。 2.设计规范： （1）《公路桥涵设计通用规范》（JTGD60-2004) （2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD062-2004) （3）《公路工程抗震规范》（JTJ004-89) （4）《公路桥涵地基与基础设计规范》（JTJ024-85) （5）《公路桥涵施工技术规范》（TJ041-2000） 3.技术标准简介 （1）荷载等级：设计荷载：公路Ⅱ级折减（0.85），相当于原气-10. （2）桥梁横向布置：0.25m 栏杆+4m 行车道+0.25m 栏杆，全宽4.5 米。 （3）桥面坡度：桥面纵坡按道路，横坡2.0% 。 （4）地震设防烈度：7 度 4.结构形式 （1）桥梁下部结构：边墩采用桩柱式 （2）桥梁上部结构： 板梁：普通钢筋混凝土简支板梁； 桥面铺装：10-12cmC30 混凝土； 伸缩缝：D60 型仿毛勒伸缩缝； 支座：GYZ150*28mm 圆板橡 胶 支座； 栏杆：混凝土简易 栏杆。 5． 主 要 结构简介 （1）板梁：C30 混凝土 （2）桥面铺装：C30 混凝土 （3）盖梁：C30 混凝土 （4）接 坡基础：C30 混凝土 （5）压 顶 ：C30 混凝土 （6）栏杆：C30 混凝土 （7）灌注桩：C30 混凝土 2 二、便道修筑 1. 修筑便道 由于中小河流农桥有六座需拆除改建桥梁，施工前我项目部将修筑便道及便桥保证当地居民的出行与交通运输。 2. 交通安全维护 为保障当地居民安全出行，在便道的两侧采用毛竹设置隔离栅，在内侧刷红白相间的油漆或贴上反光膜，保证夜间运行安全。在便道两端的入口各设置各限载警示牌，以限制大型社会车辆运行，从而保证便道的使用安全。 3. 便道使用的维护 在使用过程中及时将破坏的便道隔离栅恢复，经常对破损的级配碎石路面进行恢复碾压。 4. 便道使用中的交通管制措施 便道在正式使用后禁止社会大型车辆、货车运行，对便道行车进行限载、限通的交通管制措施，限载...
