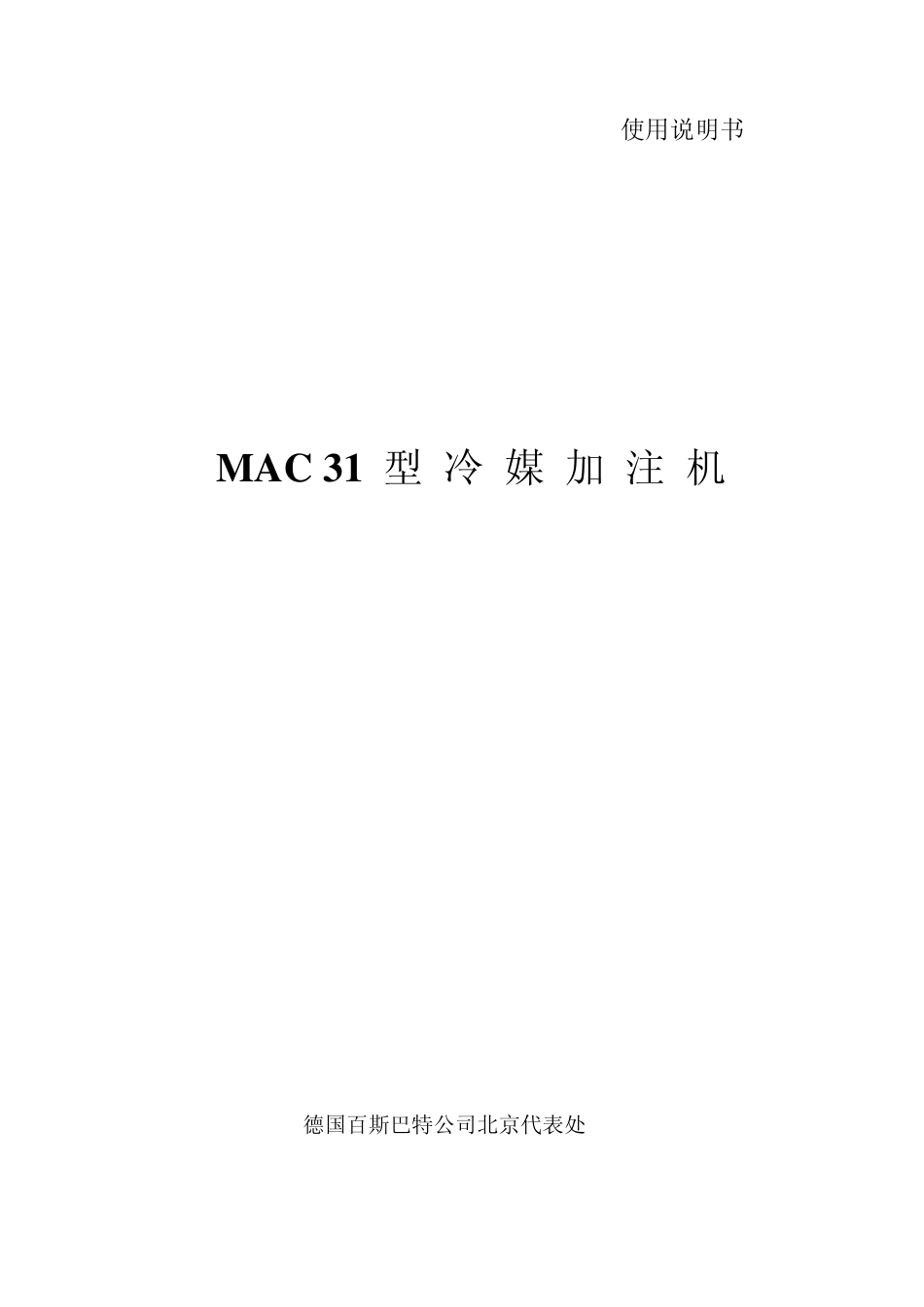

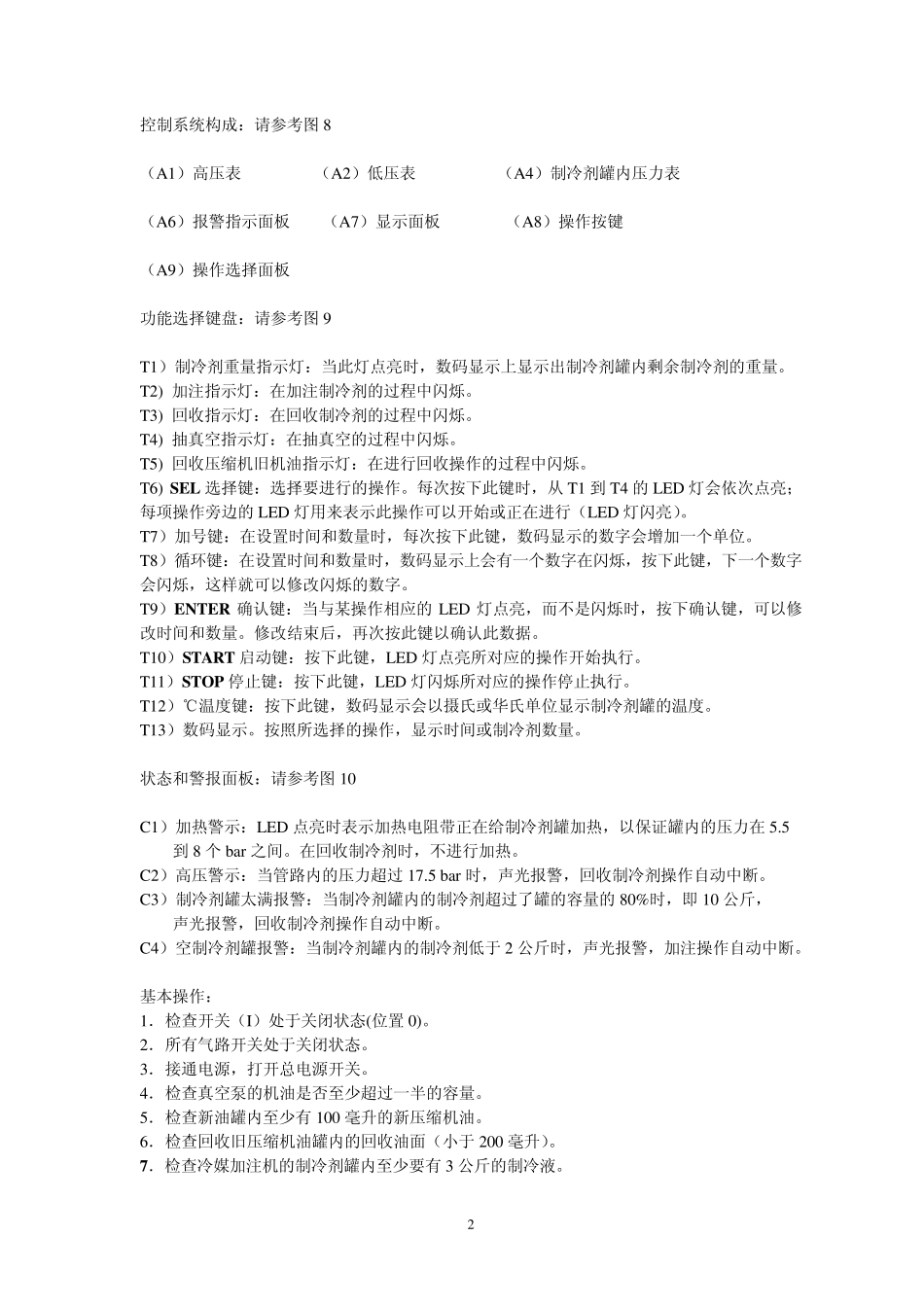

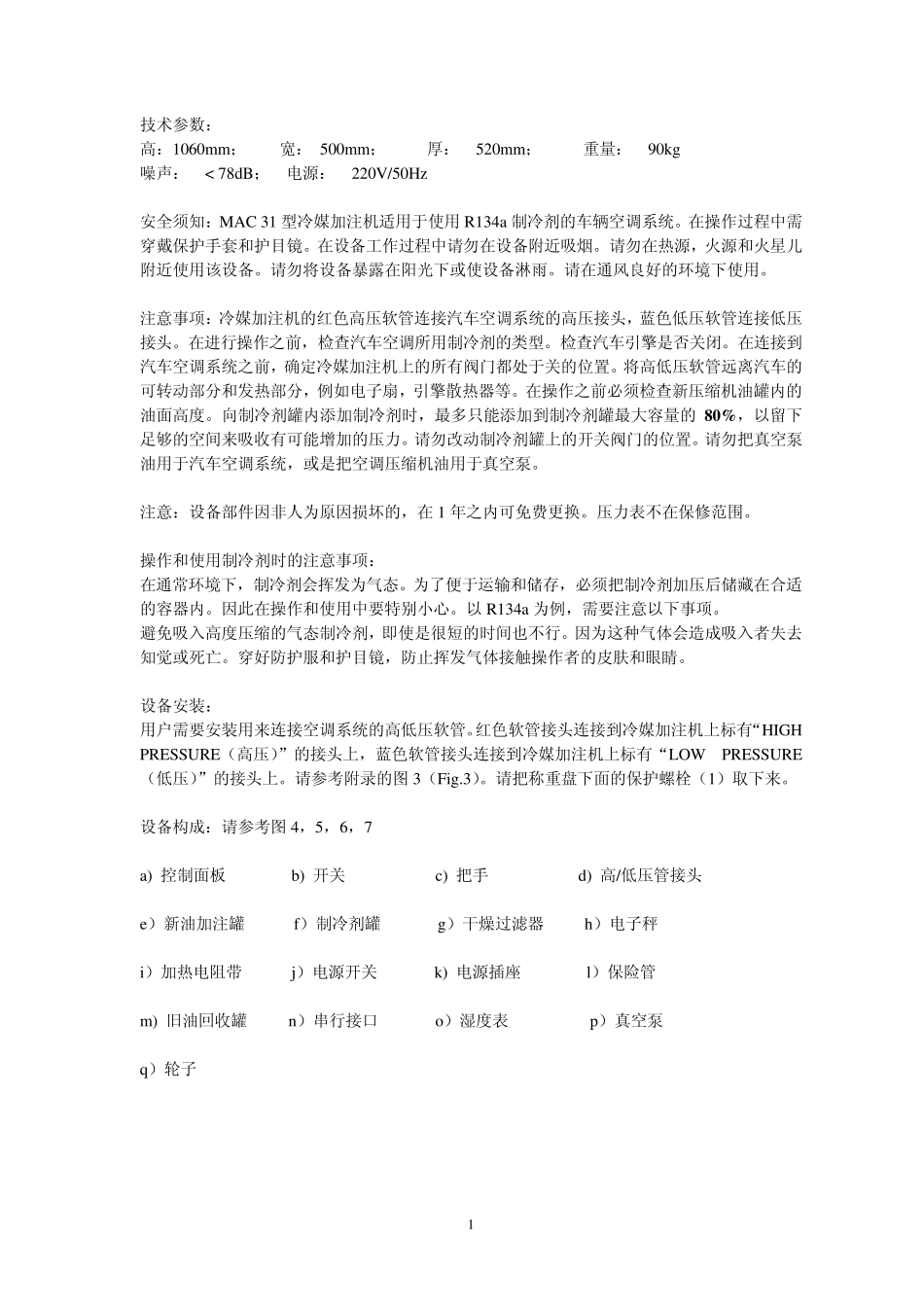

使用说明书 M AC 31 型 冷 媒 加 注 机 德国百斯巴特公司北京代表处 1 技术参数： 高：1060mm； 宽： 500mm； 厚： 520mm； 重量： 90kg 噪声： < 78dB； 电源： 220V/50Hz 安全须知：MAC 31 型冷媒加注机适用于使用 R134a 制冷剂的车辆空调系统。在操作过程中需穿戴保护手套和护目镜。在设备工作过程中请勿在设备附近吸烟。请勿在热源，火源和火星儿附近使用该设备。请勿将设备暴露在阳光下或使设备淋雨。请在通风良好的环境下使用。 注意事项：冷媒加注机的红色高压软管连接汽车空调系统的高压接头，蓝色低压软管连接低压接头。在进行操作之前，检查汽车空调所用制冷剂的类型。检查汽车引擎是否关闭。在连接到汽车空调系统之前，确定冷媒加注机上的所有阀门都处于关的位置。将高低压软管远离汽车的可转动部分和发热部分，例如电子扇，引擎散热器等。在操作之前必须检查新压缩机油罐内的油面高度。向制冷剂罐内添加制冷剂时，最多只能添加到制冷剂罐最大容量的 80%，以留下足够的空间来吸收有可能增加的压力。请勿改动制冷剂罐上的开关阀门的位置。请勿把真空泵油用于汽车空调系统，或是把空调压缩机油用于真空泵。 注意：设备部件因非人为原因损坏的，在 1 年之内可免费更换。压力表不在保修范围。 操作和使用制冷剂时的注意事项： 在通常环境下，制冷剂会挥发为气态。为了便于运输和储存，必须把制冷剂加压后储藏在合适的容器内。因此在操作和使用中要特别小心。以R134a 为例，需要注意以下事项。 避免吸入高度压缩的气态制冷剂，即使是很短的时间也不行。因为这种气体会造成吸入者失去知觉或死亡。穿好防护服和护目镜，防止挥发气体接触操作者的皮肤和眼睛。 设备安装： 用户需要安装用来连接空调系统的高低压软管。红色软管接头连接到冷媒加注机上标有“HIGH PRESSURE（高压）”的接头上，蓝色软管接头连接到冷媒加注机上标有“LOW PRESSURE（低压）”的接头上。请参考附录的图 3（Fig.3）。请把称重盘下面的保护螺栓（1）取下来。 设备构成：请参考图 4，5，6，7 a) 控制面板 b) 开关 c) 把手 d) 高/低压管接头 e）新油加注罐 f）制冷剂罐 g）干燥过滤器 h）电子秤 i）加热电阻带 j）电源开关 k) 电源插座 l）保险管 m) 旧油回收罐 n）串行接口 o）湿度表 p）真空泵 q）轮子 2 控制系统构成：请参考图 8 （A1）高压表 （A2）低压表 （A4）制冷剂罐内压力表 （A6...
