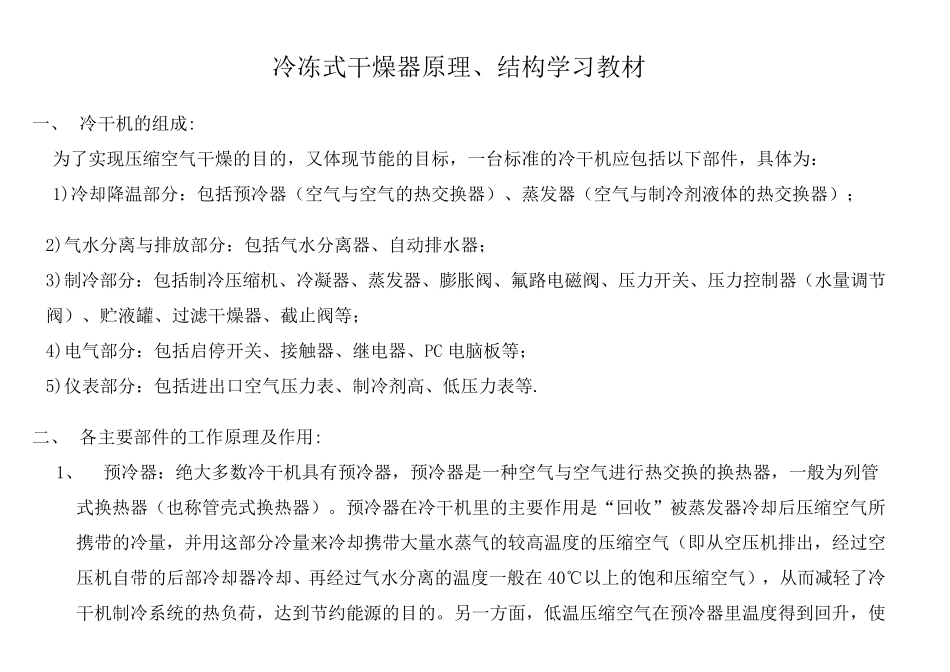

冷 冻 式 干 燥 器 原 理 、 结 构 学 习 教 材 一 、 冷 干 机 的 组 成 : 为 了 实 现 压 缩 空 气 干 燥 的 目 的 , 又 体 现 节 能 的 目 标 , 一 台 标 准 的 冷 干 机 应 包 括 以 下 部 件 , 具 体 为 : 1)冷 却 降 温 部 分 : 包 括 预 冷 器 ( 空 气 与 空 气 的 热 交 换 器 ) 、 蒸 发 器 ( 空 气 与 制 冷 剂 液 体 的 热 交 换 器 ) ; 2)气 水 分 离 与 排 放 部 分 : 包 括 气 水 分 离 器 、 自 动 排 水 器 ; 3)制 冷 部 分 : 包 括 制 冷 压 缩 机 、 冷 凝 器 、 蒸 发 器 、 膨 胀 阀 、 氟 路 电 磁 阀 、 压 力 开 关 、 压 力 控 制 器 ( 水 量 调 节阀 ) 、 贮 液 罐 、 过 滤 干 燥 器 、 截 止 阀 等 ; 4)电 气 部 分 : 包 括 启 停 开 关 、 接 触 器 、 继 电 器 、 PC 电 脑 板 等 ; 5)仪 表 部 分 : 包 括 进 出 口 空 气 压 力 表 、 制 冷 剂 高 、 低 压 力 表 等 . 二 、 各 主 要 部 件 的 工 作 原 理 及 作 用 : 1、 预 冷 器 : 绝 大 多 数 冷 干 机 具 有 预 冷 器 , 预 冷 器 是 一 种 空 气 与 空 气 进 行 热 交 换 的 换 热 器 , 一 般 为 列 管式 换 热 器 ( 也 称 管 壳 式 换 热 器 ) 。 预 冷 器 在 冷 干 机 里的 主 要 作 用 是 “回收”被蒸 发 器 冷 却 后压 缩 空 气 所携带的 冷 量 , 并用 这部 分 冷 量 来冷 却 携带大 量 水 蒸 气 的 较高 温 度的 压 缩 空 气 ( 即从空 压 机 排 出 , 经过 空压 机 自 带的 后部 冷 却 器 冷 却 、 再经过 气 水 分 离 的 温 度一 般 在 40℃以 上的 饱和压 缩 空 气 ) , 从而减轻了 冷干 机 制 冷 系统的 热 负荷, 达到节 约 能 源 的 目 的 。 另 一 方 面 , 低 温 压 缩 空 气 在 预 冷 器 里温 度得 到回升 , 使 输送压缩空气的管道外壁不致因温度低于环境温度而出现的“结露”现象。此外,压缩空气温度升高后,降低了干燥后压缩空气的相...
