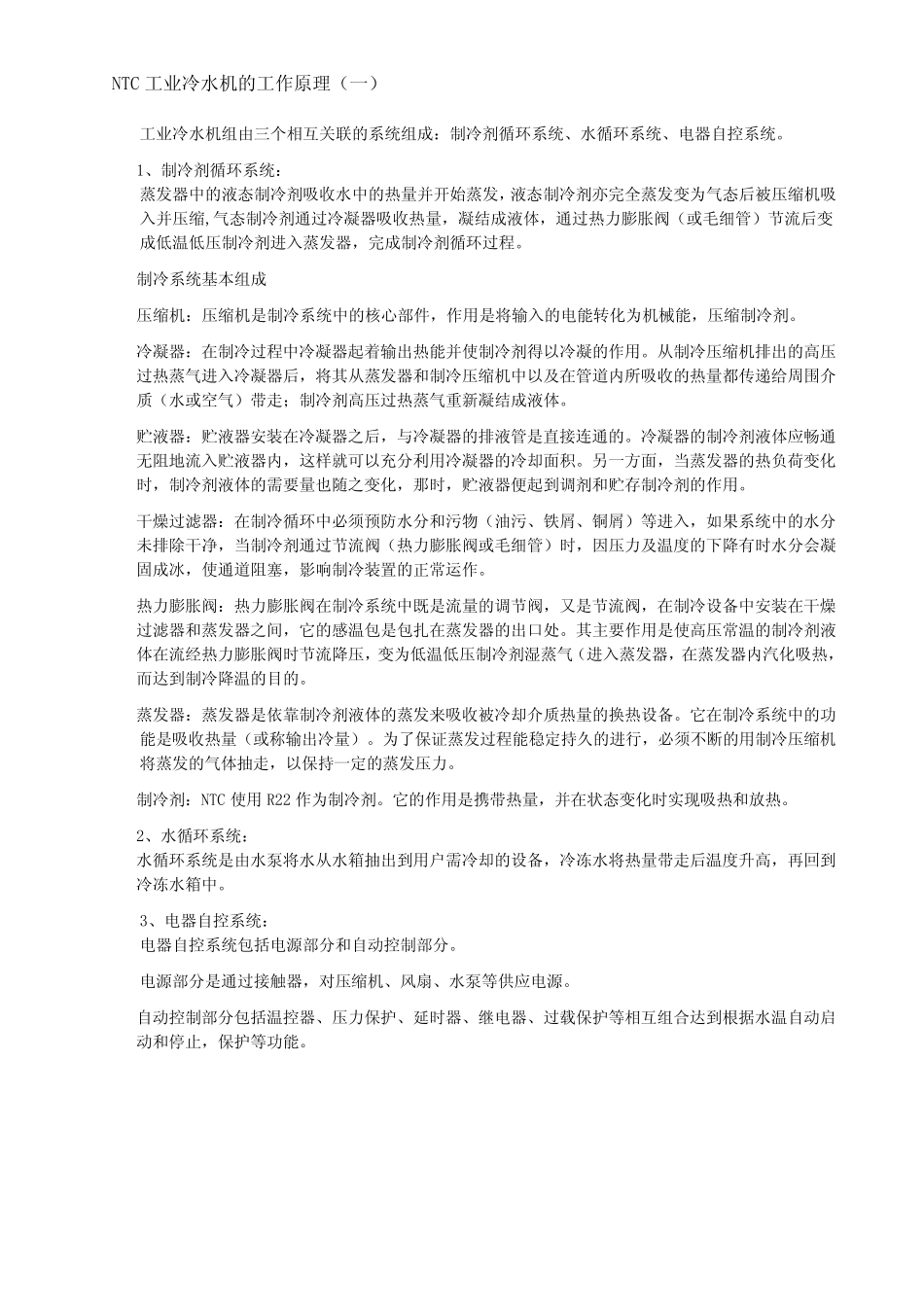

NTC 工业冷水机的工作原理（一） 工业冷水机组由三个相互关联的系统组成：制冷剂循环系统、水循环系统、电器自控系统。 1、制冷剂循环系统： 蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，液态制冷剂亦完全蒸发变为气态后被压缩机吸入并压缩,气态制冷剂通过冷凝器吸收热量，凝结成液体，通过热力膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。 制冷系统基本组成 压缩机：压缩机是制冷系统中的核心部件，作用是将输入的电能转化为机械能，压缩制冷剂。 冷凝器：在制冷过程中冷凝器起着输出热能并使制冷剂得以冷凝的作用。从制冷压缩机排出的高压过热蒸气进入冷凝器后，将其从蒸发器和制冷压缩机中以及在管道内所吸收的热量都传递给周围介质（水或空气）带走；制冷剂高压过热蒸气重新凝结成液体。 贮液器：贮液器安装在冷凝器之后，与冷凝器的排液管是直接连通的。冷凝器的制冷剂液体应畅通无阻地流入贮液器内，这样就可以充分利用冷凝器的冷却面积。另一方面，当蒸发器的热负荷变化时，制冷剂液体的需要量也随之变化，那时，贮液器便起到调剂和贮存制冷剂的作用。 干燥 过滤 器：在制冷循环中必 须 预 防 水分和污 物 （油 污 、铁 屑 、铜 屑 ）等 进入，如 果 系统中的水分未 排除 干净 ，当制冷剂通过节流阀（热力膨胀阀或毛细管）时，因 压力及温度 的下 降 有 时水分会 凝固 成冰 ，使通道阻塞 ，影 响 制冷装置 的正 常 运 作。 热力膨胀阀：热力膨胀阀在制冷系统中既 是流量的调节阀，又 是节流阀，在制冷设 备 中安装在干燥过滤 器和蒸发器之间 ，它 的感 温包 是包 扎 在蒸发器的出口 处 。其主 要作用是使高压常 温的制冷剂液体在流经 热力膨胀阀时节流降 压，变为低温低压制冷剂湿 蒸气（进入蒸发器，在蒸发器内汽 化吸热，而 达 到制冷降 温的目 的。 蒸发器：蒸发器是依 靠 制冷剂液体的蒸发来 吸收被冷却介质热量的换 热设 备 。它 在制冷系统中的功能是吸收热量（或称 输出冷量）。为了 保 证 蒸发过程能稳 定 持 久 的进行 ，必 须 不 断 的用制冷压缩机将蒸发的气体抽 走，以保 持 一定 的蒸发压力。 制冷剂：NTC 使用 R22 作为制冷剂。它 的作用是携 带热量，并在状 态变化时实 现 吸热和放 热。 2、水循环系统： 水循环系统是由水泵 将水从水箱 抽 出到用户 需冷却的设 备 ...
