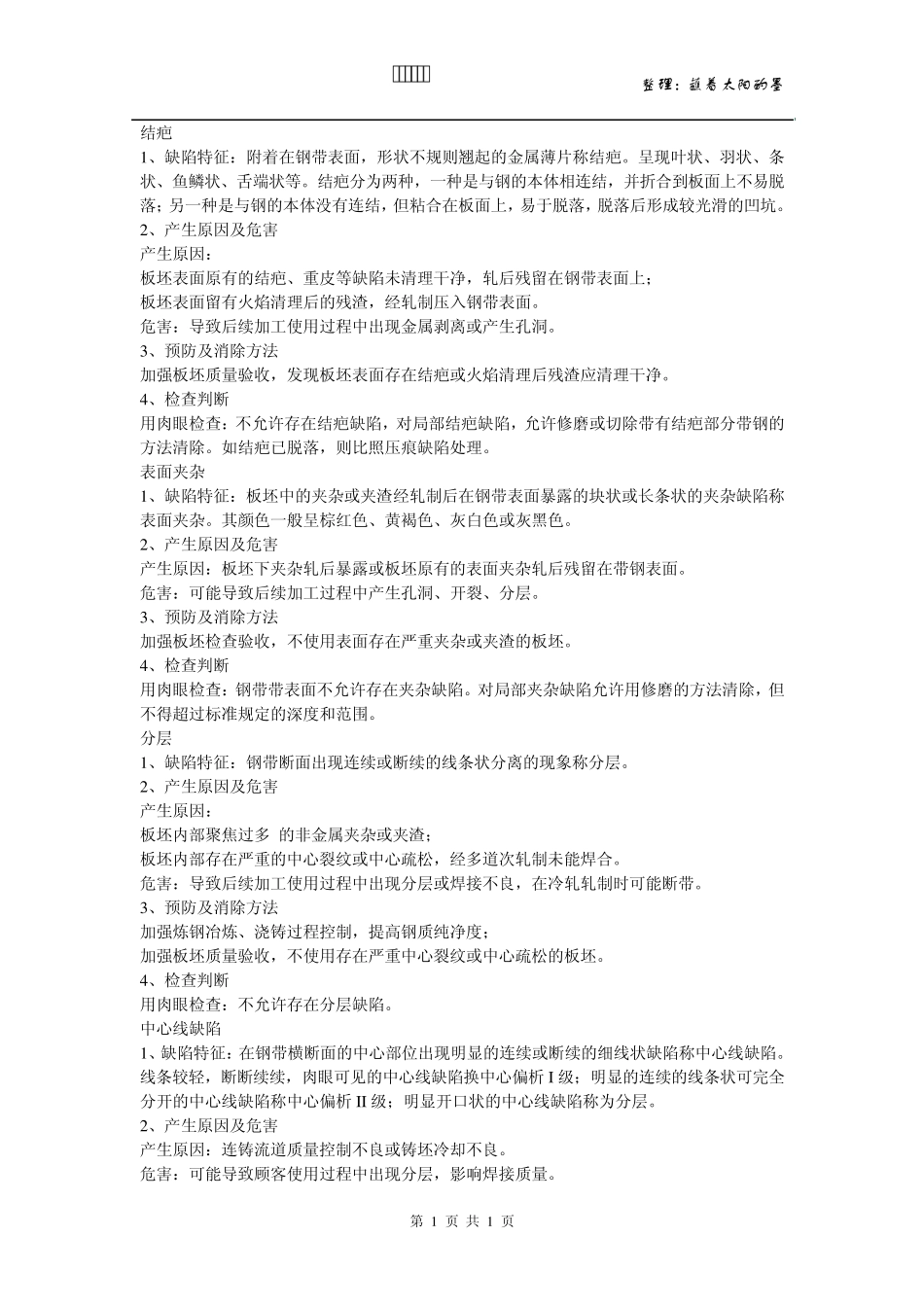

冷轧产品缺陷 整理：蘸着太阳酌墨 第 1 页 共 1 页 结疤 1、缺陷特征：附着在钢带表面，形状不规则翘起的金属薄片称结疤。呈现叶状、羽状、条状、鱼鳞状、舌端状等。结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合在板面上，易于脱落，脱落后形成较光滑的凹坑。 2、产生原因及危害 产生原因： 板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上； 板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。 危害：导致后续加工使用过程中出现金属剥离或产生孔洞。 3、预防及消除方法 加强板坯质量验收，发现板坯表面存在结疤或火焰清理后残渣应清理干净。 4、检查判断 用肉眼检查：不允许存在结疤缺陷，对局部结疤缺陷，允许修磨或切除带有结疤部分带钢的方法清除。如结疤已脱落，则比照压痕缺陷处理。 表面夹杂 1、缺陷特征：板坯中的夹杂或夹渣经轧制后在钢带表面暴露的块状或长条状的夹杂缺陷称表面夹杂。其颜色一般呈棕红色、黄褐色、灰白色或灰黑色。 2、产生原因及危害 产生原因：板坯下夹杂轧后暴露或板坯原有的表面夹杂轧后残留在带钢表面。 危害：可能导致后续加工过程中产生孔洞、开裂、分层。 3、预防及消除方法 加强板坯检查验收，不使用表面存在严重夹杂或夹渣的板坯。 4、检查判断 用肉眼检查：钢带带表面不允许存在夹杂缺陷。对局部夹杂缺陷允许用修磨的方法清除，但不得超过标准规定的深度和范围。 分层 1、缺陷特征：钢带断面出现连续或断续的线条状分离的现象称分层。 2、产生原因及危害 产生原因： 板坯内部聚焦过多 的非金属夹杂或夹渣； 板坯内部存在严重的中心裂纹或中心疏松，经多道次轧制未能焊合。 危害：导致后续加工使用过程中出现分层或焊接不良，在冷轧轧制时可能断带。 3、预防及消除方法 加强炼钢冶炼、浇铸过程控制，提高钢质纯净度； 加强板坯质量验收，不使用存在严重中心裂纹或中心疏松的板坯。 4、检查判断 用肉眼检查：不允许存在分层缺陷。 中心线缺陷 1、缺陷特征：在钢带横断面的中心部位出现明显的连续或断续的细线状缺陷称中心线缺陷。 线条较轻，断断续续，肉眼可见的中心线缺陷换中心偏析 I级；明显的连续的线条状可完全分开的中心线缺陷称中心偏析 II级；明显开口状的中心线缺陷称为分层。 2、产生原因及危害 产生原因：连铸流道质量控制不良或铸坯冷却不良。 危害：可能导致顾客使...
