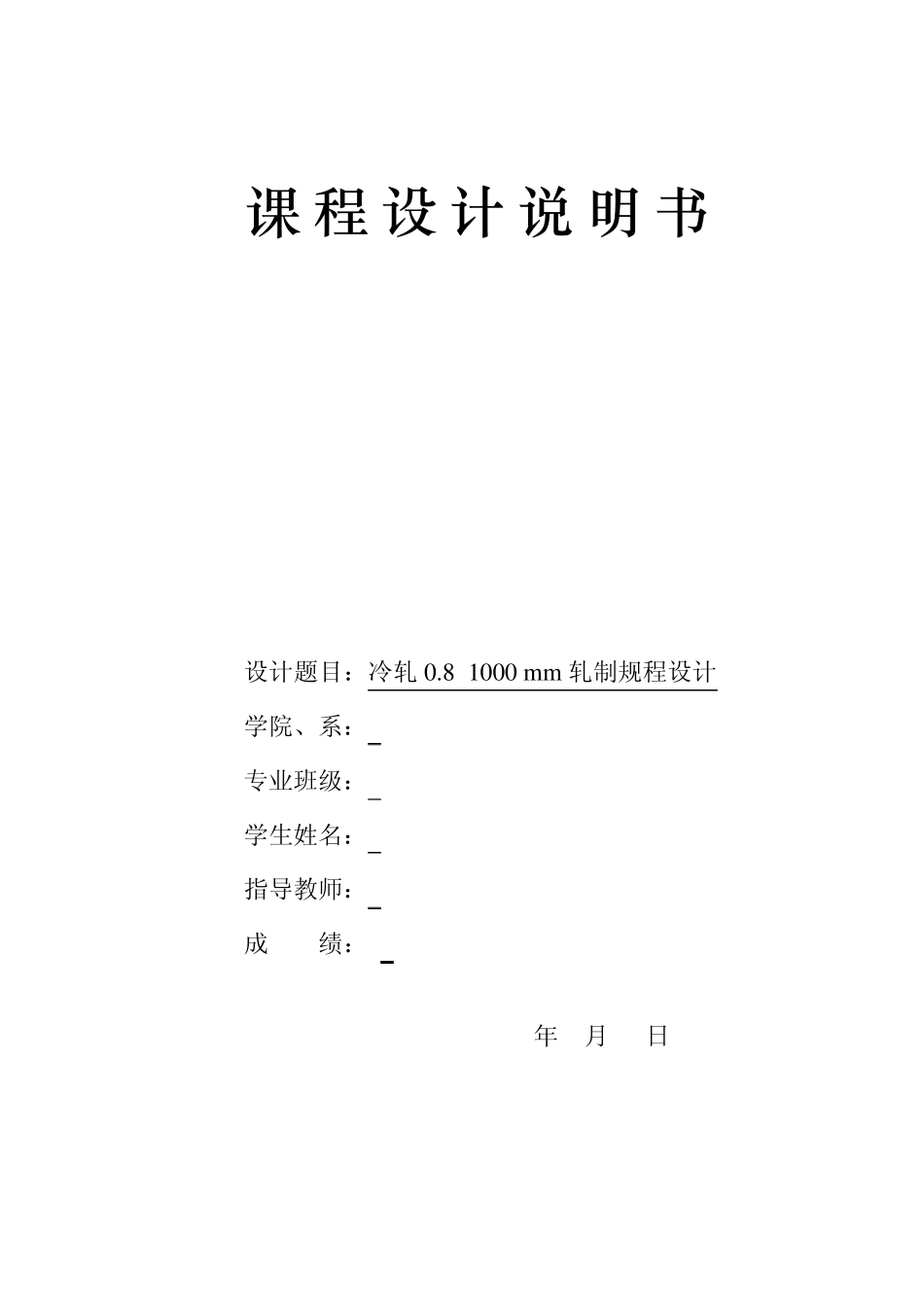

课 程 设 计 说 明 书 设计题目：冷轧0.8*1000 m m 轧制规程设计 学院、系： 专业班级： 学生姓名： 指导教师： 成 绩： 年 月 日 冷轧0.81000 mm轧制规程设计 一、冷轧产品及用途 冷轧产品主要有超低碳、超深冲 IF钢系列、链条用钢系列、低碳低硅冷板系列、搪瓷钢系列、自行车用钢系列、烘烤硬化钢系列、含磷钢系列、客车车厢用钢板系列、家用电器钢板系列、低合金钢系列等。 产品主要用于建筑、桥梁、机车车辆、汽车、压力容器、锅炉、电器等。 二、冷轧薄板生产工艺流程 三、规格 根据鞍钢冷轧一号线 1700连轧机组进行设计。 1、采用四辊轧机五机架连轧 （1）工作辊直径： （520～600）mm ，选 600 mm ； （2）支承辊直径： （1400～1526）mm ,选 1500 mm 。 原料（热轧板卷） 酸洗 冷轧 电解清洗 退火 平整 退火 平整 脱碳退火 成品退火 横剪 纵剪 检查重卷 横剪 镀锡板 普通深冲板 拉伸热平整 电工硅钢板 连续镀锌 瓦垄机组 横剪 涂层机 镀锌板 涂层板 酸洗热轧带钢 淬火、碱、酸洗 检查、清洗 淬火、碱、酸洗 平整 剪切 矫直 抛光 不锈钢板 连续镀锡 2、成品尺寸：0.8*1000 mm 3、原料规格： （1）选取钢种：Q 215 ； （2）根据经验资料，选取原料尺寸为2.8*1000 mm 的热轧板卷。 四、轧制规程制定 1、压下规程的制定 根据经验采用分配压下系数表1，令轧制中的总压下量为∑Δ h，则各道的压下量ih为： hbhii 式中：bi－压下分配系数。 各种冷连轧机压下分配系数 机架数 ib 道次（机架）号 1 2 3 4 5 2 0.7 0.3 —— —— —— 3 0.5 0.3 0.2 —— —— 4 0.4 0.3 0.2 0.1 —— 5 0.3 0.25 0.25 0.15 0.05 根据表中的ib 计算出各道次压下量为： 123450.6,0.5,0.5,0.5,0.1hhhhh 在确定各架压下分配系数，亦确定各架压下量或轧后厚度的同时，还需根据经验分析选定各机架之间的单位张力。 参考经验数据，初步制定压下量及前、后张力如表2所示： 表2 产品压下量及前、后张力 道次 /iHmm /ihmm /ihmm 前张力/MPa 后张力/MPa 1 2.80 2.20 0.60 70 50 2 2.20 1.70 0.50 80 70 3 1.70 1.20 0.50 90 80 4 1.20 0.90 0.30 100 90 5 0.90 0.80 0.10 50 100 2、计算轧制力 各机架摩擦系数的选取：因第一道次要保证顺利咬入，不喷...
