凝结水精处理设备检修规程VIP免费

凝结水精处理设备检修规程_第1页
1/14
凝结水精处理设备检修规程_第2页
2/14

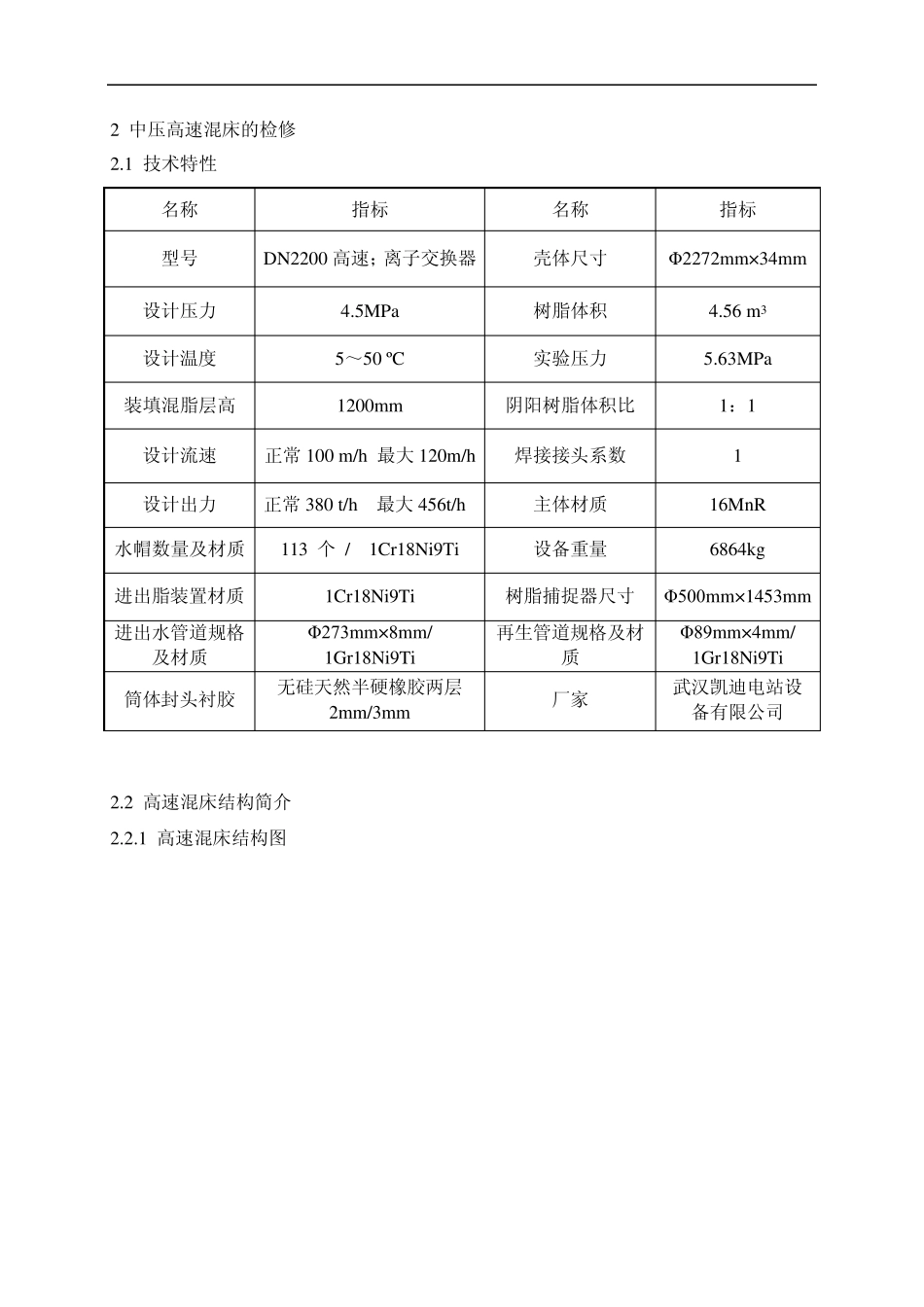

凝结水精处理设备检修规程_第3页
3/14

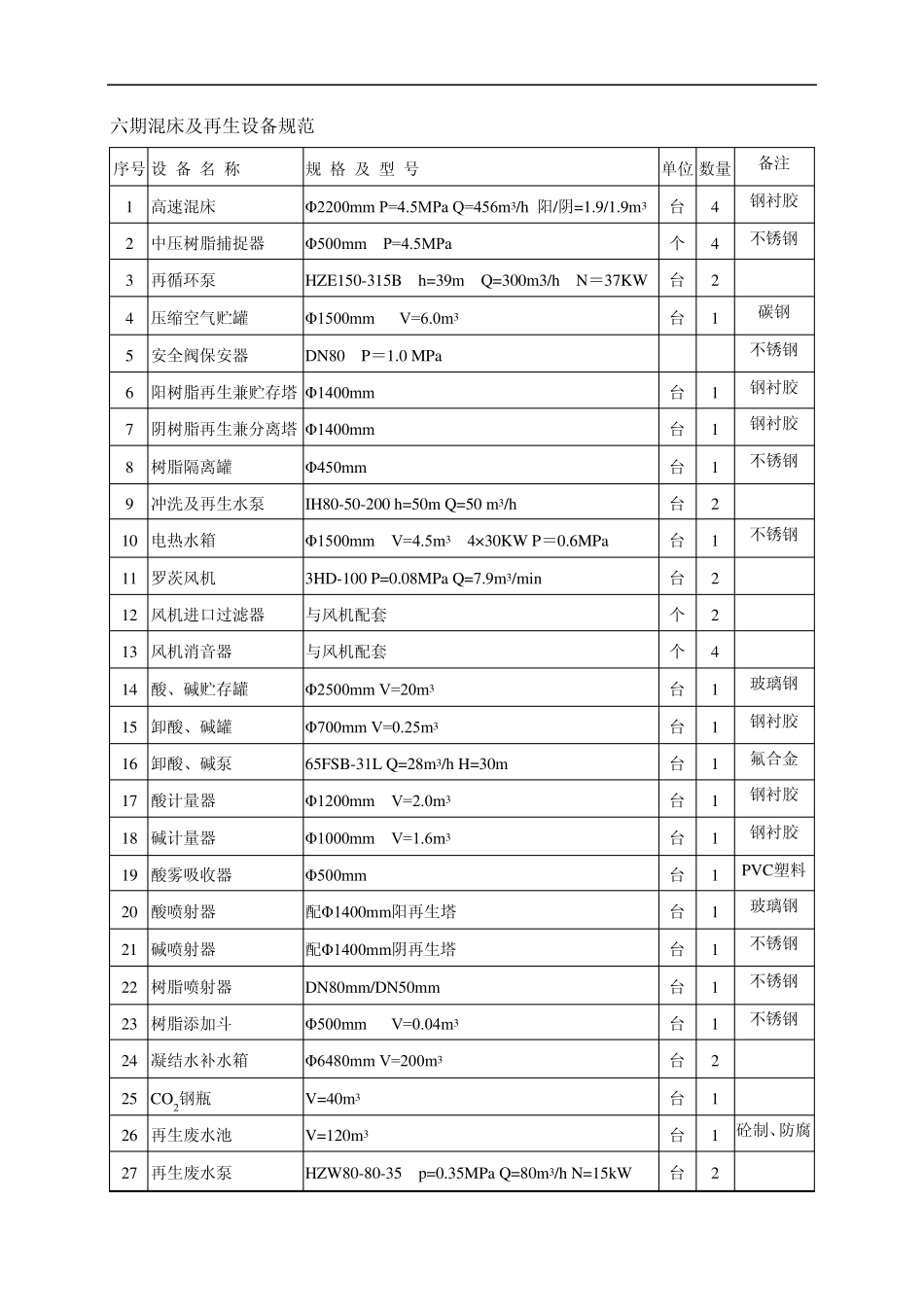

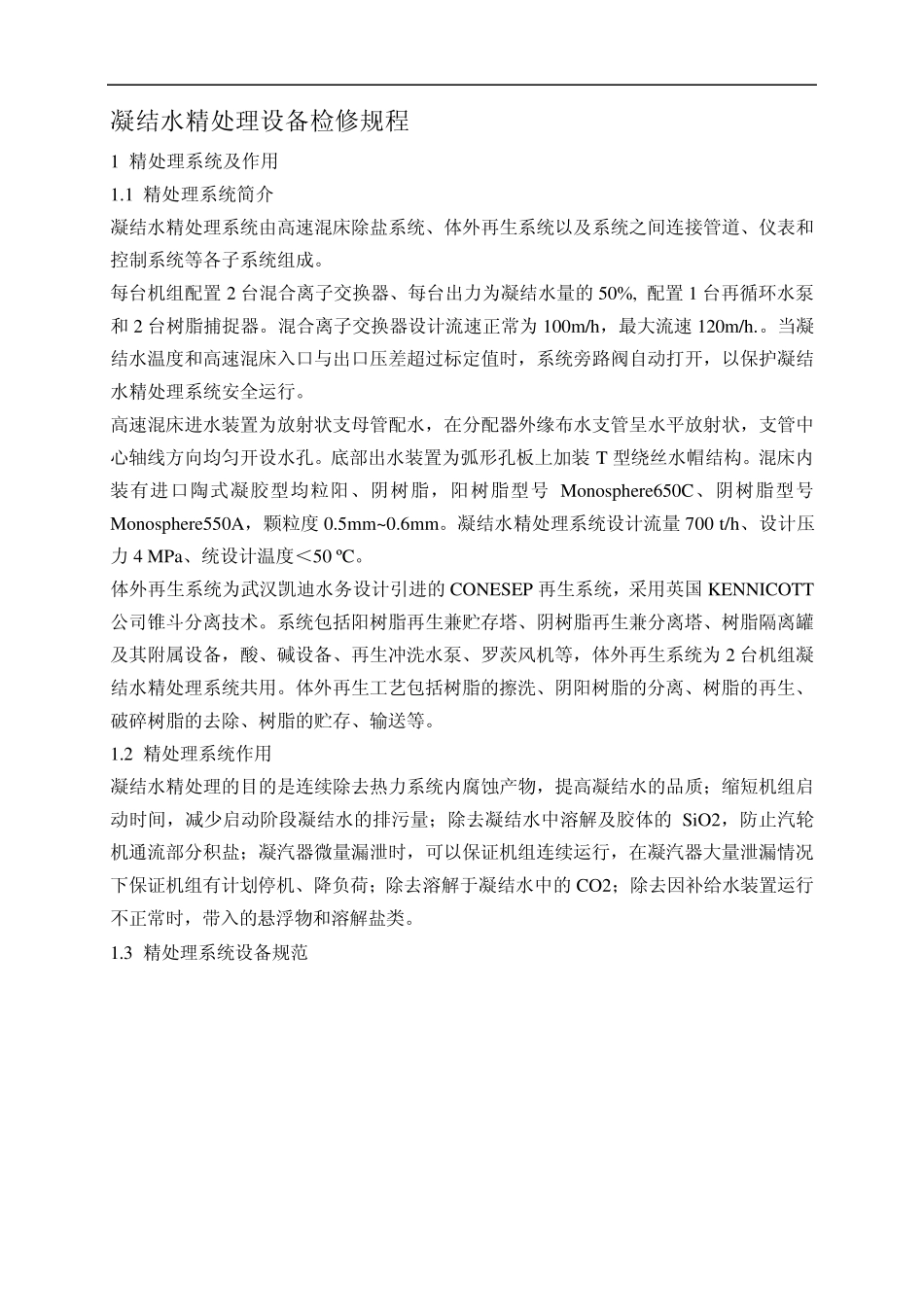

凝结水精处理设备检修规程 1 精处理系统及作用 1.1 精处理系统简介 凝结水精处理系统由高速混床除盐系统、体外再生系统以及系统之间连接管道、仪表和控制系统等各子系统组成。 每台机组配置 2 台混合离子交换器、每台出力为凝结水量的 50, 配置 1 台再循环水泵和 2 台树脂捕捉器。混合离子交换器设计流速正常为 100m/h,最大流速120m/h.。当凝结水温度和高速混床入口与出口压差超过标定值时,系统旁路阀自动打开,以保护凝结水精处理系统安全运行。 高速混床进水装置为放射状支母管配水,在分配器外缘布水支管呈水平放射状,支管中心轴线方向均匀开设水孔。底部出水装置为弧形孔板上加装 T 型绕丝水帽结构。混床内装有进口陶式凝胶型均粒阳、阴树脂,阳树脂型号 Monosphere650C、阴树脂型号Monosphere550A,颗粒度 0.5mm~0.6mm。凝结水精处理系统设计流量 700 t/h、设计压力 4 MPa、统设计温度<50 ºC。 体外再生系统为武汉凯迪水务设计引进的 CONESEP 再生系统,采用英国 KENNICOTT公司锥斗分离技术。系统包括阳树脂再生兼贮存塔、阴树脂再生兼分离塔、树脂隔离罐及其附属设备,酸、碱设备、再生冲洗水泵、罗茨风机等,体外再生系统为 2 台机组凝结水精处理系统共用。体外再生工艺包括树脂的擦洗、阴阳树脂的分离、树脂的再生、破碎树脂的去除、树脂的贮存、输送等。 1.2 精处理系统作用 凝结水精处理的目的是连续除去热力系统内腐蚀产物,提高凝结水的品质;缩短机组启动时间,减少启动阶段凝结水的排污量;除去凝结水中溶解及胶体的 SiO2,防止汽轮机通流部分积盐;凝汽器微量漏泄时,可以保证机组连续运行,在凝汽器大量泄漏情况下保证机组有计划停机、降负荷;除去溶解于凝结水中的 CO2;除去因补给水装置运行不正常时,带入的悬浮物和溶解盐类。 1.3 精处理系统设备规范 六期混床及再生设备规范 序号 设 备 名 称 规 格 及 型 号 单位 数量 备注 1 高速混床 Φ2200mm P=4.5MPa Q=456m3/h 阳/阴=1.9/1.9m3 台 4 钢衬胶 2 中压树脂捕捉器 Φ500mm P=4.5MPa 个 4 不锈钢 3 再循环泵 HZE150-315B h=39m Q=300m3/h N=37KW 台 2 4 压缩空气贮罐 Φ1500mm V=6.0m3 台 1 碳钢 5 安全阀保安器 DN80 P=1.0 MPa 不锈钢 6 阳树脂再生兼贮存塔 Φ1400mm 台 1 钢衬胶 7 阴树脂再生兼分离塔 Φ1400mm 台 1 钢衬胶 8 树脂隔离罐 Φ450mm 台...
