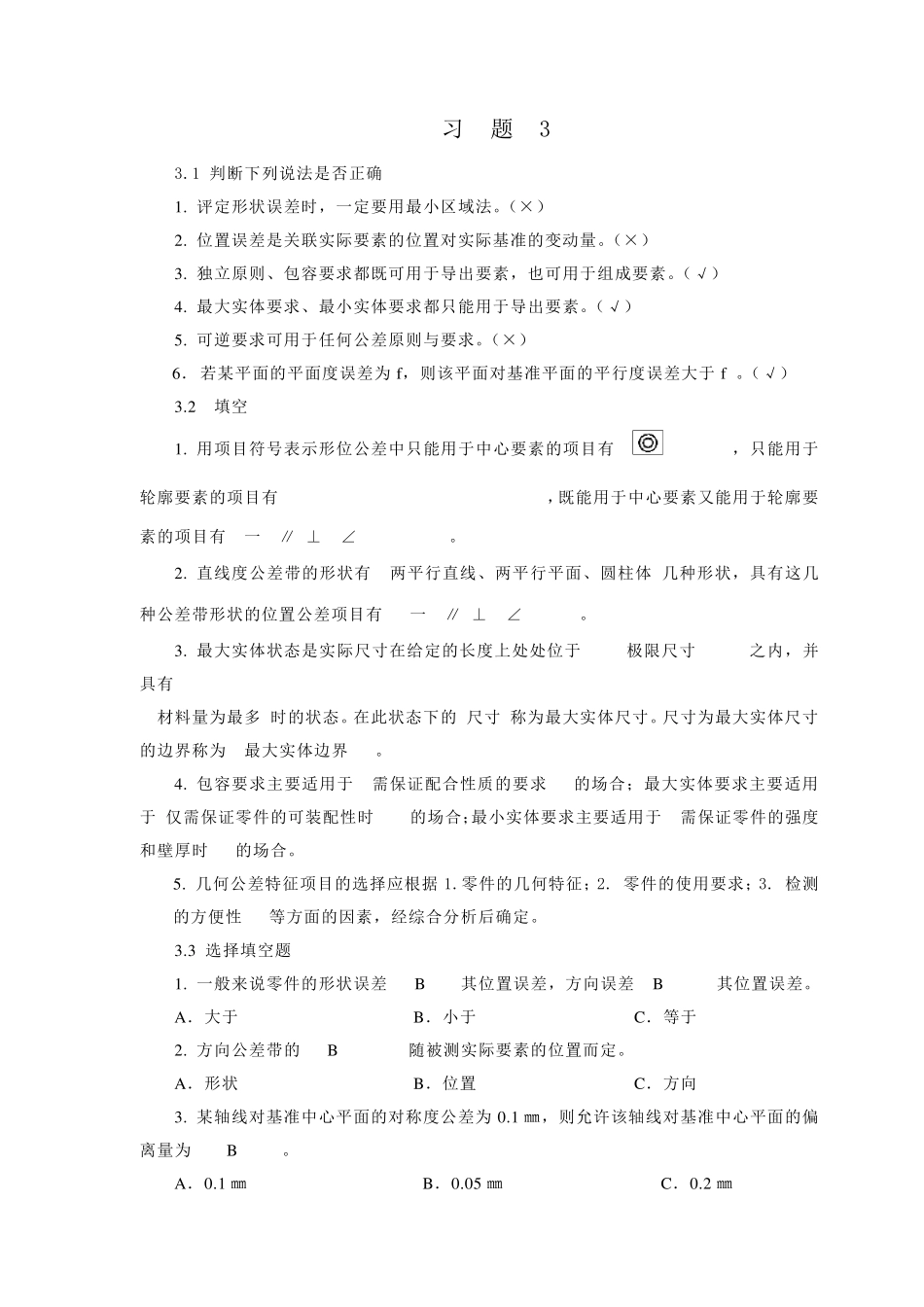

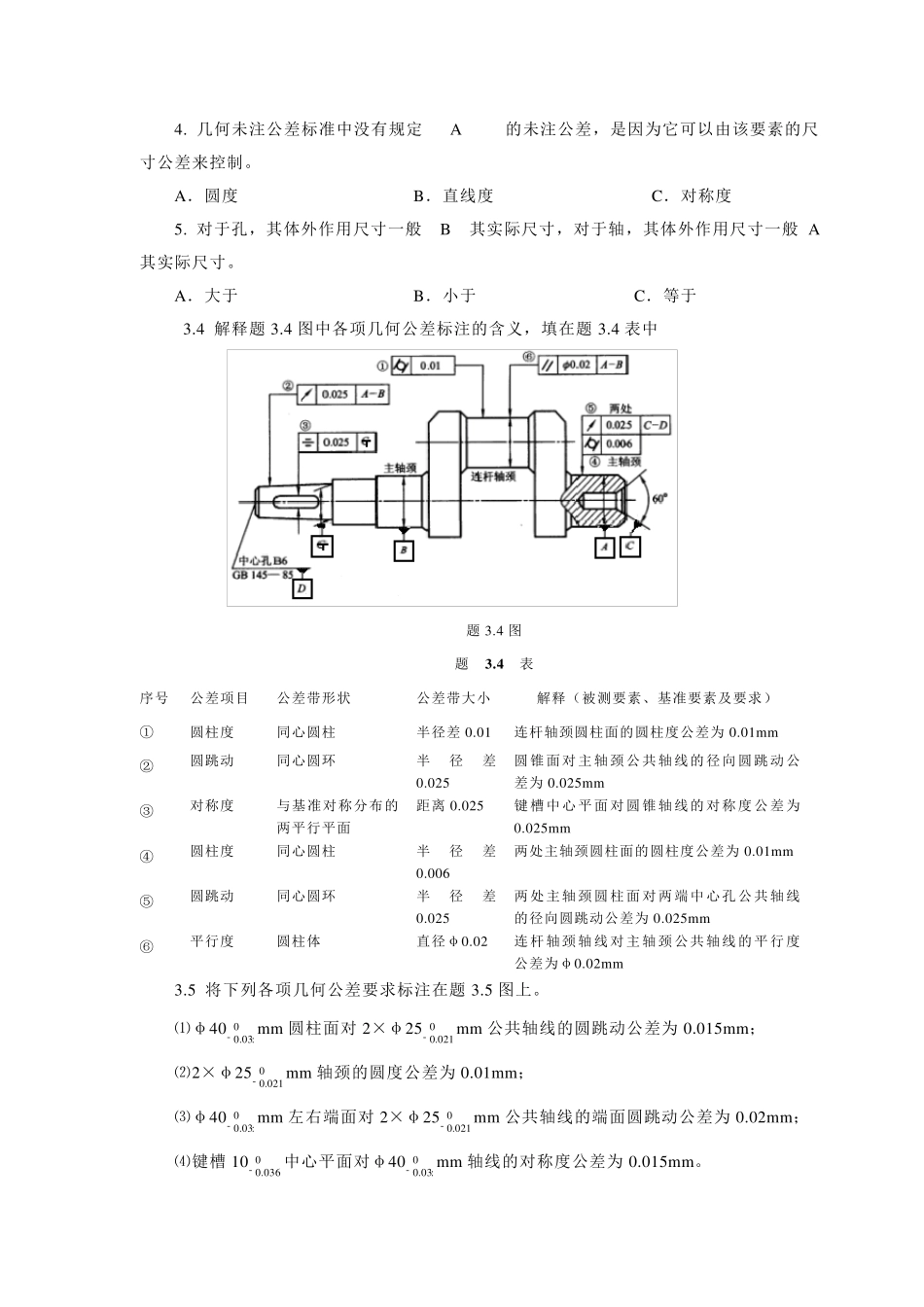

习 题 3 3.1 判断下列说法是否正确 1. 评定形状误差时,一定要用最小区域法。(×) 2. 位置误差是关联实际要素的位置对实际基准的变动量。(×) 3. 独立原则、包容要求都既可用于导出要素,也可用于组成要素。(√) 4. 最大实体要求、最小实体要求都只能用于导出要素。(√) 5. 可逆要求可用于任何公差原则与要求。(×) 6. 若某平面的平面度误差为 f,则该平面对基准平面的平行度误差大于 f 。(√) 3.2 填空 1. 用项目符号表示形位公差中只能用于中心要素的项目有 ,只能用于轮廓要素的项目有 ,既能用于中心要素又能用于轮廓要素的项目有 一 ∥ ⊥ ∠ 。 2. 直线度公差带的形状有 两平行直线、两平行平面、圆柱体 几种形状,具有这几种公差带形状的位置公差项目有 一 ∥ ⊥ ∠ 。 3. 最大实体状态是实际尺寸在给定的长度上处处位于 极限尺寸 之内,并具有 材料量为最多 时的状态。在此状态下的 尺寸 称为最大实体尺寸。尺寸为最大实体尺寸的边界称为 最大实体边界 。 4. 包容要求主要适用于 需保证配合性质的要求 的场合;最大实体要求主要适用于 仅需保证零件的可装配性时 的场合;最小实体要求主要适用于 需保证零件的强度和壁厚时 的场合。 5. 几何公差特征项目的选择应根据1.零件的几何特征;2. 零件的使用要求;3. 检测的方便性 等方面的因 素,经 综 合分 析 后 确定。 3.3 选择填空题 1. 一般 来 说零件的形状误差 B 其 位置误差,方向 误差 B 其 位置误差。 A.大于 B.小于 C.等于 2. 方向 公差带的 B 随 被 测实际要素的位置而 定。 A.形状 B.位置 C.方向 3. 某轴 线对基准中心平面的对称度公差为 0.1 ㎜ ,则允 许 该轴 线对基准中心平面的偏离 量为 B 。 A.0.1 ㎜ B.0.05 ㎜ C.0.2 ㎜ 4. 几何未注公差标准中没有规定 A 的未注公差,是因为它可以由该要素的尺寸公差来控制。 A.圆度 B.直线度 C.对称度 5. 对于孔,其体外作用尺寸一般 B 其实际尺寸,对于轴,其体外作用尺寸一般 A 其实际尺寸。 A.大于 B.小于 C.等于 3.4 解释题3.4 图中各项几何公差标注的含义,填在题3.4 表中 题3.4 图 题 3 .4 表 序号 公差项目 公差带形状 公差带大小 解释(被测要素、基准要素及要求) ① 圆柱度 同心圆柱 半径差0.01 连杆轴颈圆柱面的圆柱度公差为0.01m m ② ...
