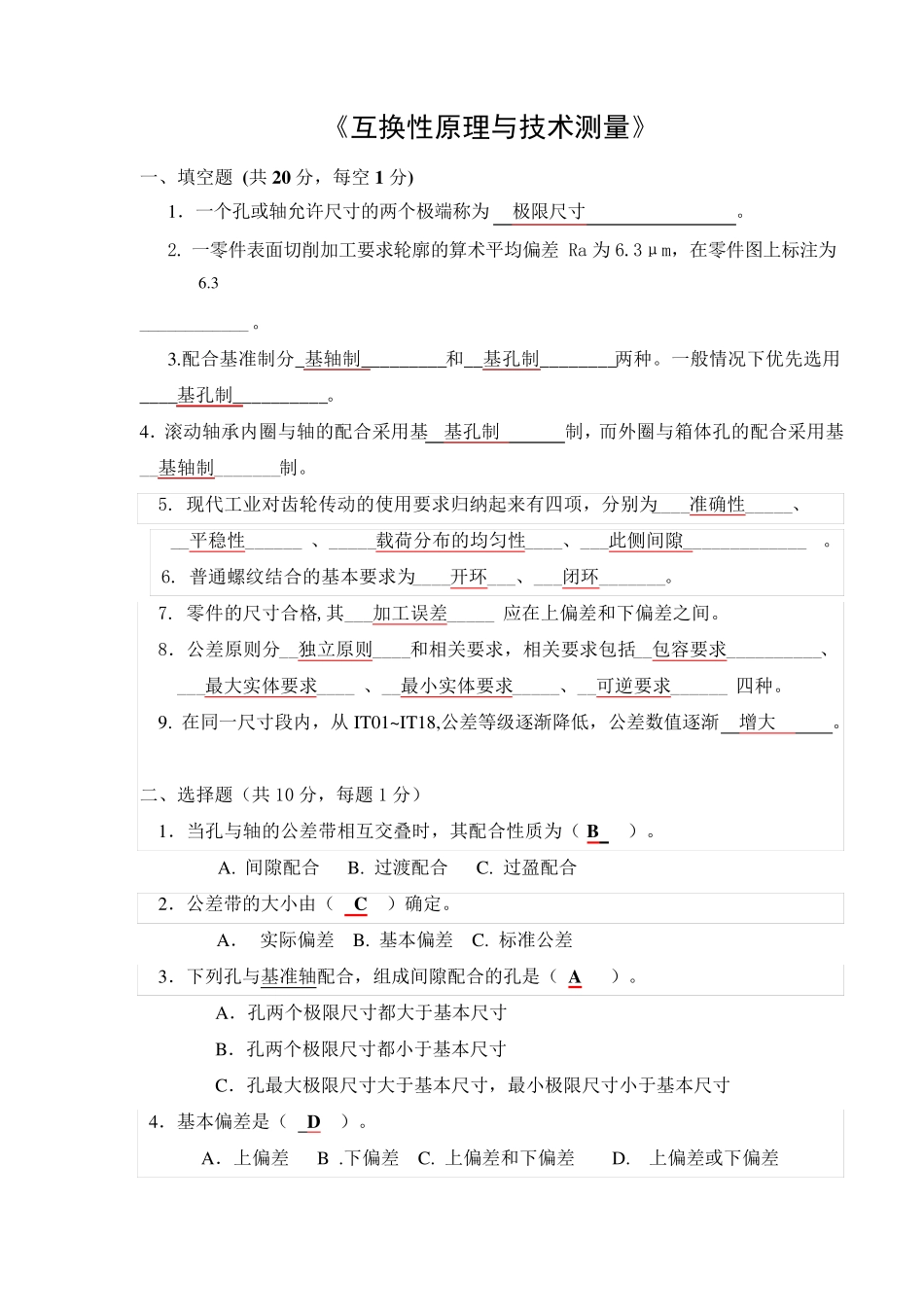

《互换性原理与技术测量》 一、填空题 (共20 分，每空1 分) 1．一个孔或轴允许尺寸的两个极端称为 极限尺寸 。 2. 一零件表面切削加工要求轮廓的算术平均偏差Ra 为6.3μm，在零件图上标注为 ____________。 3.配合基准制分_基轴制_________和__基孔制________两种。一般情况下优先选用____基孔制__________。 4．滚动轴承内圈与轴的配合采用基 基孔制 制，而外圈与箱体孔的配合采用基__基轴制_______制。 5. 现代工业对齿轮传动的使用要求归纳起来有四项，分别为____准确性_____、 __平稳性______ 、_____载荷分布的均匀性____、___此侧间隙_____________ 。 6. 普通螺纹结合的基本要求为____开环___、___闭环_______。 7. 零件的尺寸合格,其___加工误差_____ 应在上偏差和下偏差之间。 8．公差原则分__独立原则____和相关要求，相关要求包括__包容要求__________、 ___最大实体要求____ 、__最小实体要求_____、__可逆要求______ 四种。 9. 在同一尺寸段内，从IT01~IT18,公差等级逐渐降低，公差数值逐渐 增大 。 二、选择题（共10 分，每题1 分） 1．当孔与轴的公差带相互交叠时，其配合性质为（ B ）。 A. 间隙配合 B. 过渡配合 C. 过盈配合 2．公差带的大小由 （ C ）确定 。 A． 实际 偏差 B. 基本偏差 C. 标准公差 3．下列 孔与基准轴配合，组 成 间隙配合的孔是 （ A ）。 A．孔两个极限尺寸都 大于 基本尺寸 B．孔两个极限尺寸都 小于 基本尺寸 C．孔最大极限尺寸大于 基本尺寸，最小极限尺寸小于 基本尺寸 4．基本偏差是 （ D ）。 A．上偏差 B .下偏差 C. 上偏差和下偏差 D. 上偏差或下偏差 6.3 5．标准规定形状和位置公差共有（ C ）个项目。 A．8 B. 12 C. 14 D. 16 6．垂直度公差属于（ C ）。 A．形状公差 B. 定位公差 C. 定向公差 D. 跳动公差 7．如被测要素为轴线，标注形位公差时，指引线箭头应（ B ）。 A. 与确定中心要素的轮廓线对齐 B. 与确定中心要素的尺寸线对齐 C. 与确定中心要素的尺寸线错开 8. 最大实体尺寸是指 （ D ）。 A.孔和轴的最大极限尺寸 B.孔和轴的最小极限尺寸 C.孔的最大极限尺寸和轴的最小极限尺寸 D.孔的最小极限尺寸和轴的最大极限尺寸 9. 径向全跳动公差带的形状与 （ A ） 的公差带形状相同。 A. 圆柱度 B. 圆度 C. 同轴度 D. 线的位置度 10、孔、轴公差...
