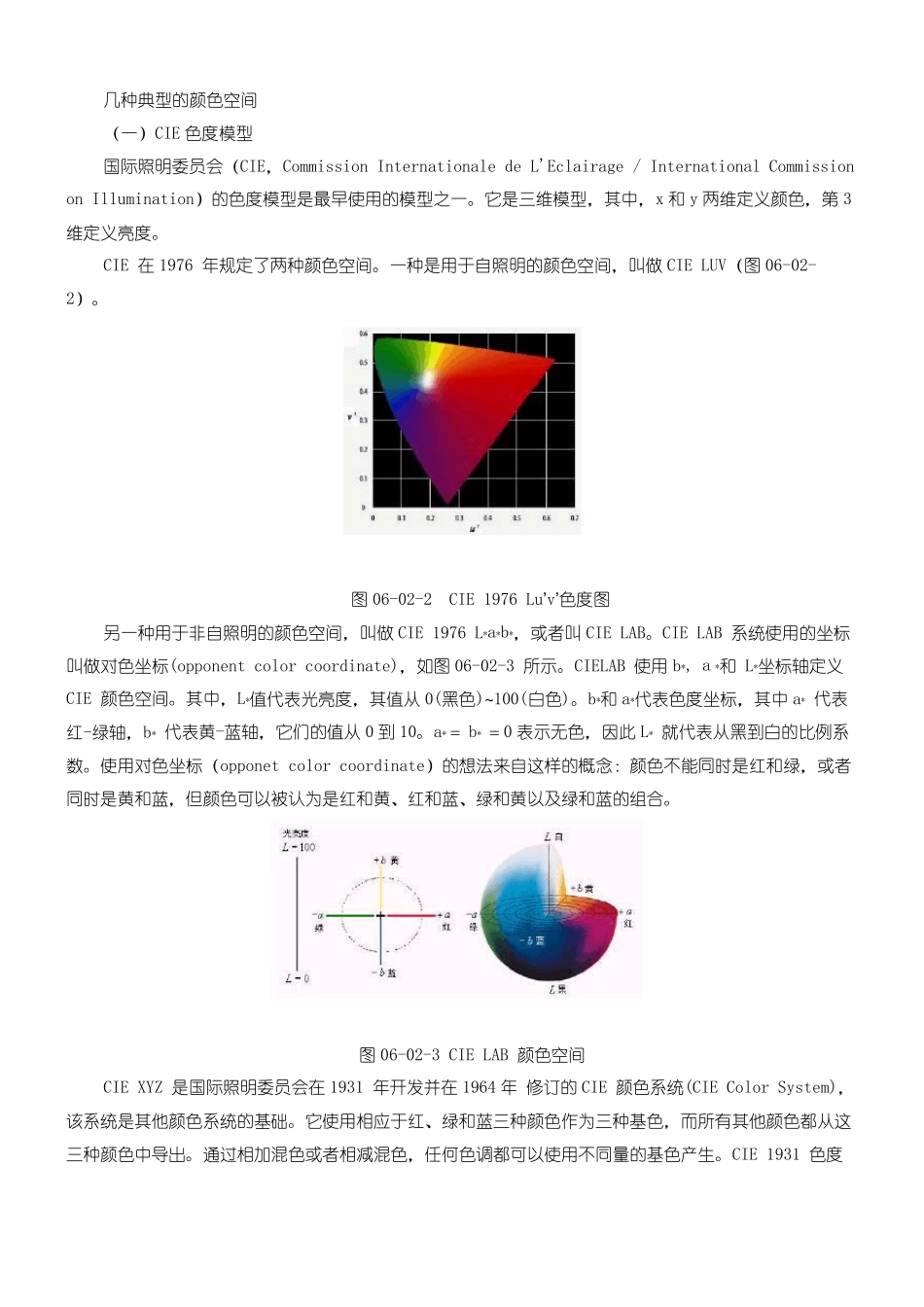

几种典型的颜色空间 （一）CIE 色度模型 国际照明委员会（CIE，Commission Internationale de L'Eclairage / International Commission on Illumination）的色度模型是最早使用的模型之一。它是三维模型，其中，x 和y 两维定义颜色，第3维定义亮度。 CIE 在1976 年规定了两种颜色空间。一种是用于自照明的颜色空间，叫做CIE LUV（图06-02-2）。 图06-02-2 CIE 1976 Lu’v’色度图 另一种用于非自照明的颜色空间，叫做CIE 1976 L*a*b*，或者叫CIE LAB。CIE LAB 系统使用的坐标叫做对色坐标(opponent color coordinate)，如图06-02-3 所示。CIELAB 使用b*, a *和 L*坐标轴定义CIE 颜色空间。其中，L*值代表光亮度，其值从0(黑色)~ 100(白色)。b*和a*代表色度坐标，其中a* 代表红-绿轴，b* 代表黄-蓝轴，它们的值从0 到10。a* b* 0 表示无色，因此L* 就代表从黑到白的比例系数。使用对色坐标（opponet color coordinate）的想法来自这样的概念：颜色不能同时是红和绿，或者同时是黄和蓝，但颜色可以被认为是红和黄、红和蓝、绿和黄以及绿和蓝的组合。 图06-02-3 CIE LAB 颜色空间 CIE XYZ 是国际照明委员会在1931 年开发并在1964 年 修订的CIE 颜色系统(CIE Color System)，该系统是其他颜色系统的基础。它使用相应于红、绿和蓝三种颜色作为三种基色，而所有其他颜色都从这三种颜色中导出。通过相加混色或者相减混色，任何色调都可以使用不同量的基色产生。CIE 1931 色度图(CIE 1931 Chromaticity Diagram)，如图06-02-4(a)所示，图(b)是它的轮廓图。图(a)中的A 点在色度图上的坐标是x ＝0.4832，y ＝0.3045，它的颜色与红苹果的颜色相匹配。 图06-02-4 CIE 1931 图06-02-4 CIE 1931 色度图是用标称值表示的CIE 色度图，x 表示红色分量，y 表示绿色分量。图中的E 点代表白光，它的坐标为(0.33，0.33)；环绕在颜色空间边沿的颜色是光谱色，边界代表光谱色的最大饱和度，边界上的数字表示光谱色的波长，其轮廓包含所有的感知色调。所有单色光都位于舌形曲线上，这条曲线就是单色轨迹，曲线旁标注的数字是单色(或称光谱色)光的波长值；自然界中各种实际颜色都位于这条闭合曲线内；RGB 系统中选用的物理三基色在色度图的舌形曲线上。 （二） RGB 颜色空间 计算机颜色显示器显示颜色的原理与彩色电视机一样，都是采用R、G、B 相加混色的原理，通过发射出三...
