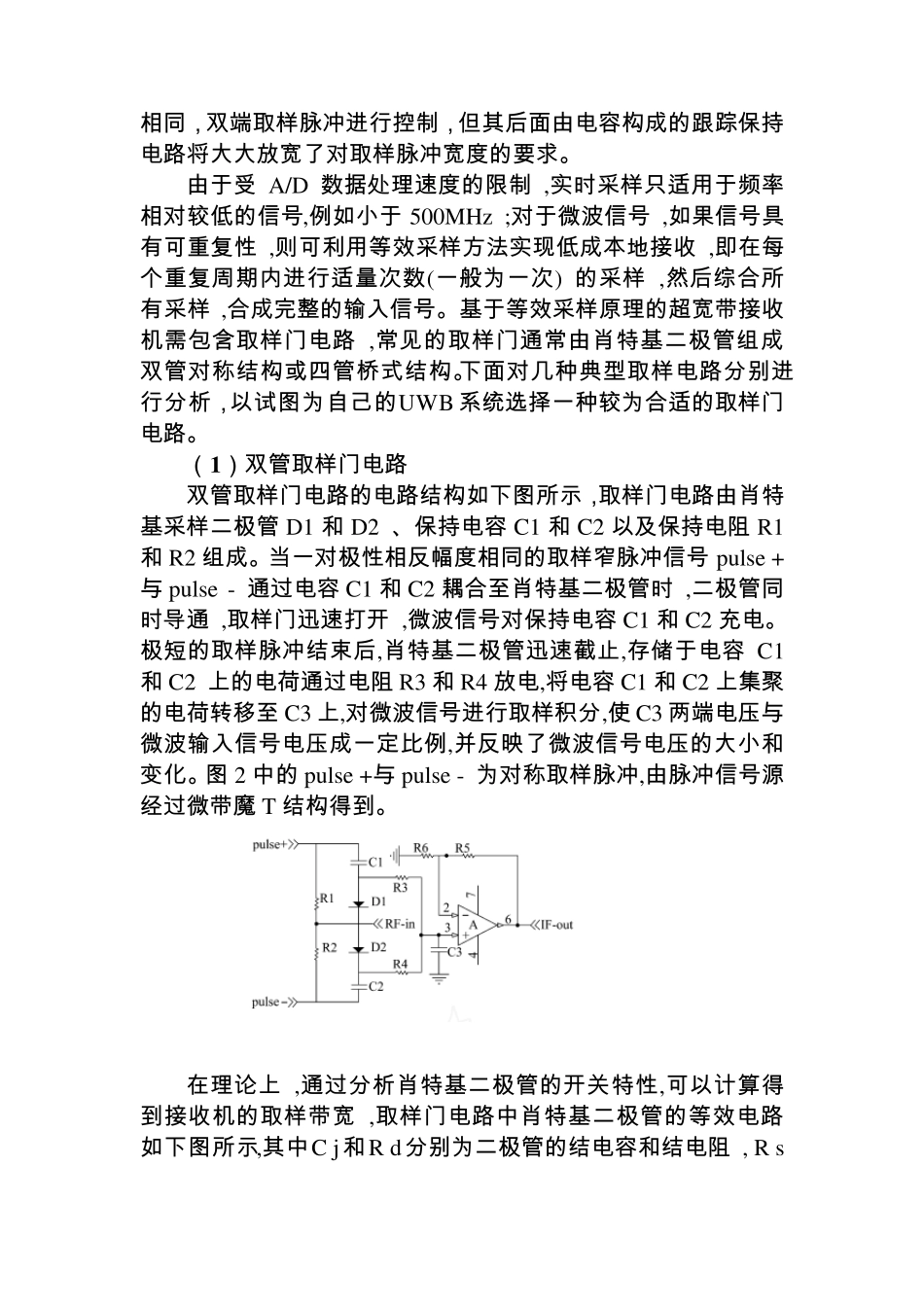

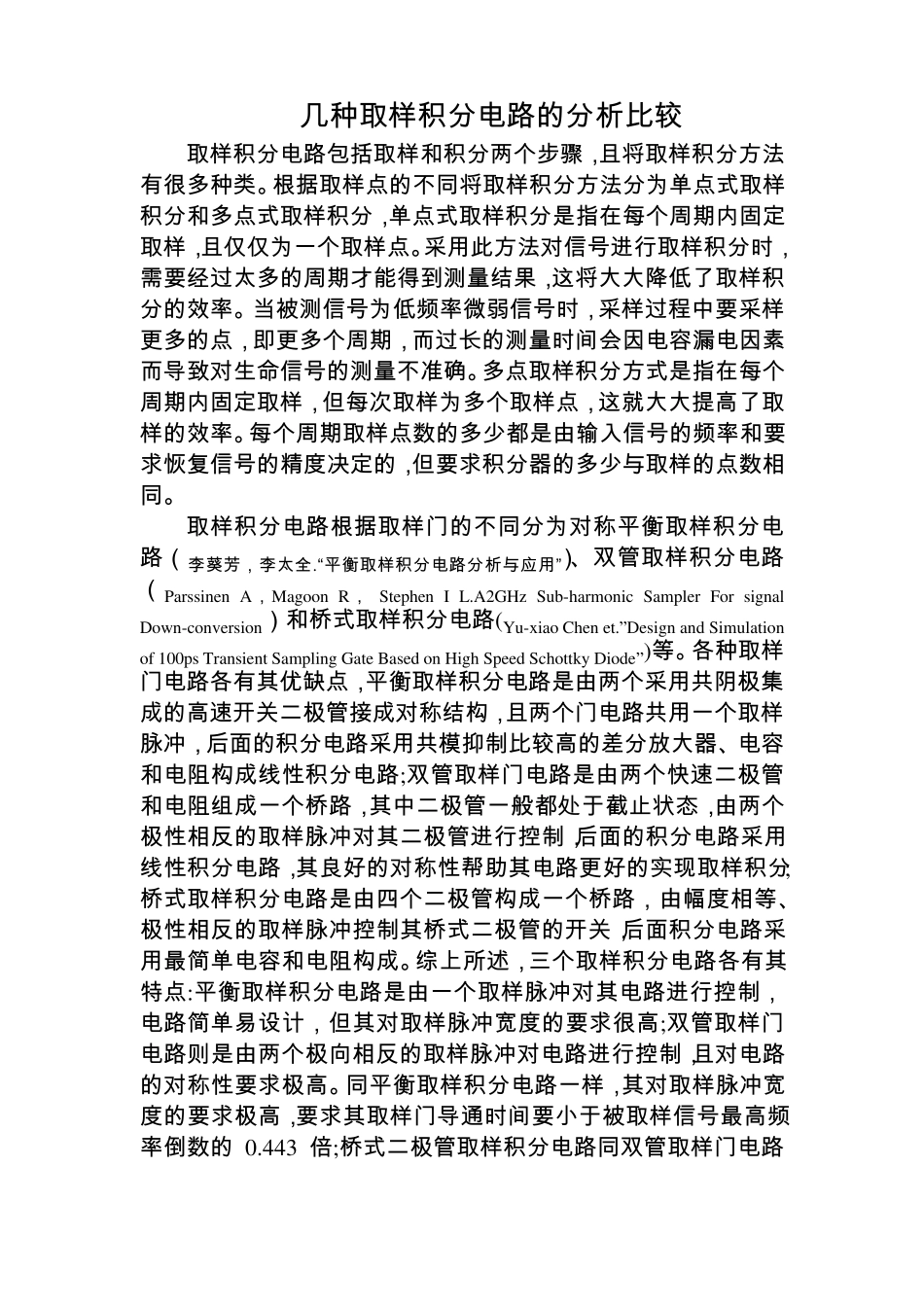

几种取样积分电路的分析比较 取样积分电路包括取样和积分两个步骤，且将取样积分方法有很多种类。根据取样点的不同将取样积分方法分为单点式取样积分和多点式取样积分，单点式取样积分是指在每个周期内固定取样，且仅仅为一个取样点。采用此方法对信号进行取样积分时，需要经过太多的周期才能得到测量结果，这将大大降低了取样积分的效率。当被测信号为低频率微弱信号时，采样过程中要采样更多的点，即更多个周期，而过长的测量时间会因电容漏电因素而导致对生命信号的测量不准确。多点取样积分方式是指在每个周期内固定取样，但每次取样为多个取样点，这就大大提高了取样的效率。每个周期取样点数的多少都是由输入信号的频率和要求恢复信号的精度决定的，但要求积分器的多少与取样的点数相同。 取样积分电路根据取样门的不同分为对称平衡取样积分电路（李葵芳，李太全 .“平衡取样积分电路分析与应 用”）、双管取样积分电路（Parssinen A，Magoon R， Stephen I L.A2GHz Sub-harmonic Sampler For signal Down-conversion） 和桥式取样积分电路(Yu-xiao Chen et.”Design and Simulation of 100ps Transient Sampling Gate Based on High Speed Schottky Diode”)等。各种取样门电路各有其优缺点，平衡取样积分电路是由两个采用共阴极集成的高速开关二极管接成对称结构，且两个门电路共用一个取样脉冲，后面的积分电路采用共模抑制比较高的差分放大器、电容和电阻构成线性积分电路;双管取样门电路是由两个快速二极管和电阻组成一个桥路，其中二极管一般都处于截止状态，由两个极性相反的取样脉冲对其二极管进行控制，后面的积分电路采用线性积分电路，其良好的对称性帮助其电路更好的实现取样积分;桥式取样积分电路是由四个二极管构成一个桥路，由幅度相等、极性相反的取样脉冲控制其桥式二极管的开关，后面积分电路采用最简单电容和电阻构成。综上所述，三个取样积分电路各有其特点:平衡取样积分电路是由一个取样脉冲对其电路进行控制，电路简单易设计，但其对取样脉冲宽度的要求很高;双管取样门电路则是由两个极向相反的取样脉冲对电路进行控制，且对电路的对称性要求极高。同平衡取样积分电路一样，其对取样脉冲宽度的要求极高，要求其取样门导通时间要小于被取样信号最高频率倒数的 0.443 倍;桥式二极管取样积分电路同双管取样门电路相同，双端取样脉冲进行控制，但其后面由电容构成的跟踪保持电路将大大放...
