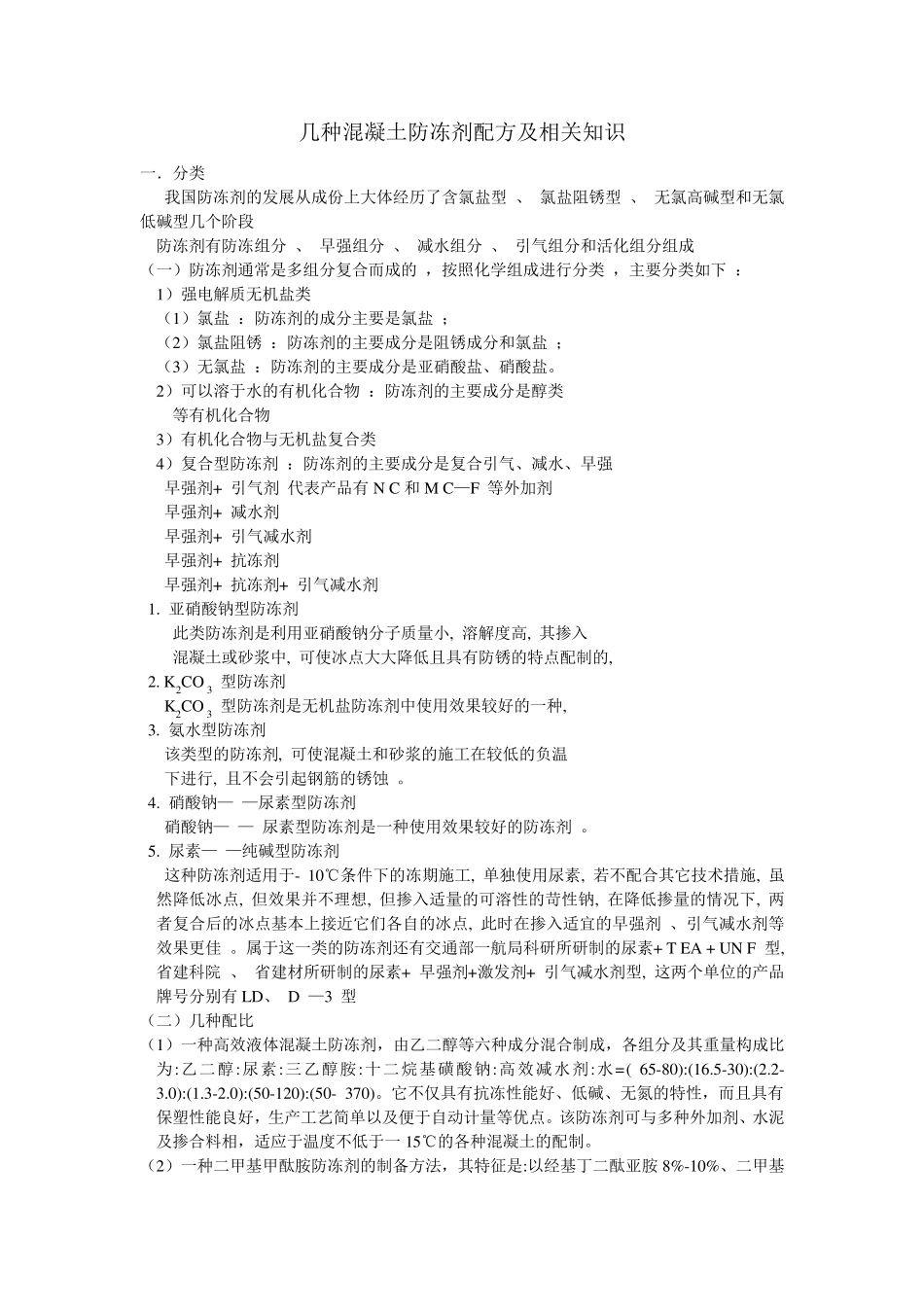

几种混凝土防冻剂配方及相关知识 一．分类 我国防冻剂的发展从成份上大体经历了含氯盐型 、 氯盐阻锈型 、 无氯高碱型和无氯低碱型几个阶段 防冻剂有防冻组分 、 早强组分 、 减水组分 、 引气组分和活化组分组成 （一）防冻剂通常是多组分复合而成的 ，按照化学组成进行分类 ，主要分类如下 ： 1）强电解质无机盐类 （1）氯盐 ：防冻剂的成分主要是氯盐 ； （2）氯盐阻锈 ：防冻剂的主要成分是阻锈成分和氯盐 ； （3）无氯盐 ：防冻剂的主要成分是亚硝酸盐、硝酸盐。 2）可以溶于水的有机化合物 ：防冻剂的主要成分是醇类 等有机化合物 3）有机化合物与无机盐复合类 4）复合型防冻剂 ：防冻剂的主要成分是复合引气、减水、早强 早强剂+ 引气剂 代表产品有N C 和M C—F 等外加剂 早强剂+ 减水剂 早强剂+ 引气减水剂 早强剂+ 抗冻剂 早强剂+ 抗冻剂+ 引气减水剂 1. 亚硝酸钠型防冻剂 此类防冻剂是利用亚硝酸钠分子质量小, 溶解度高, 其掺入 混凝土或砂浆中, 可使冰点大大降低且具有防锈的特点配制的, 2. K2CO 3 型防冻剂 K2CO 3 型防冻剂是无机盐防冻剂中使用效果较好的一种, 3. 氨水型防冻剂 该类型的防冻剂, 可使混凝土和砂浆的施工在较低的负温 下进行, 且不会引起钢筋的锈蚀 。 4. 硝酸钠— —尿素型防冻剂 硝酸钠— — 尿素型防冻剂是一种使用效果较好的防冻剂 。 5. 尿素— —纯碱型防冻剂 这种防冻剂适用于- 10℃条件下的冻期施工, 单独使用尿素, 若不配合其它技术措施, 虽然降低冰点, 但效果并不理想, 但掺入适量的可溶性的苛性钠, 在降低掺量的情况下, 两者复合后的冰点基本上接近它们各自的冰点, 此时在掺入适宜的早强剂 、引气减水剂等效果更佳 。属于这一类的防冻剂还有交通部一航局科研所研制的尿素+ T EA + UN F 型, 省建科院 、 省建材所研制的尿素+ 早强剂+激发剂+ 引气减水剂型, 这两个单位的产品牌号分别有LD、 D —3 型 （二）几种配比 （1）一种高效液体混凝土防冻剂，由乙二醇等六种成分混合制成，各组分及其重量构成比为:乙二醇:尿素:三乙醇胺:十二烷基磺酸钠:高效减水剂:水=( 65-80):(16.5-30):(2.2- 3.0):(1.3-2.0):(50-120):(50- 370)。它不仅具有抗冻性能好、低碱、无氮的特性，而且具有保塑性能良好，生产工艺简单以及便于自动计量等优点。该防冻剂可与多种外加剂、水泥及掺合料相，适应于温度不低于...
