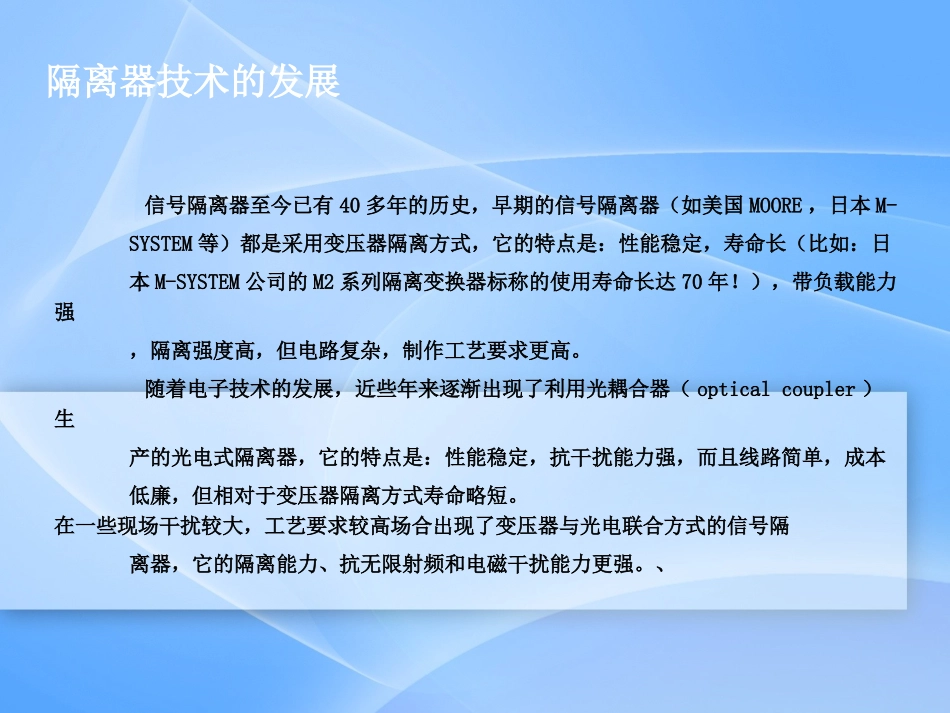

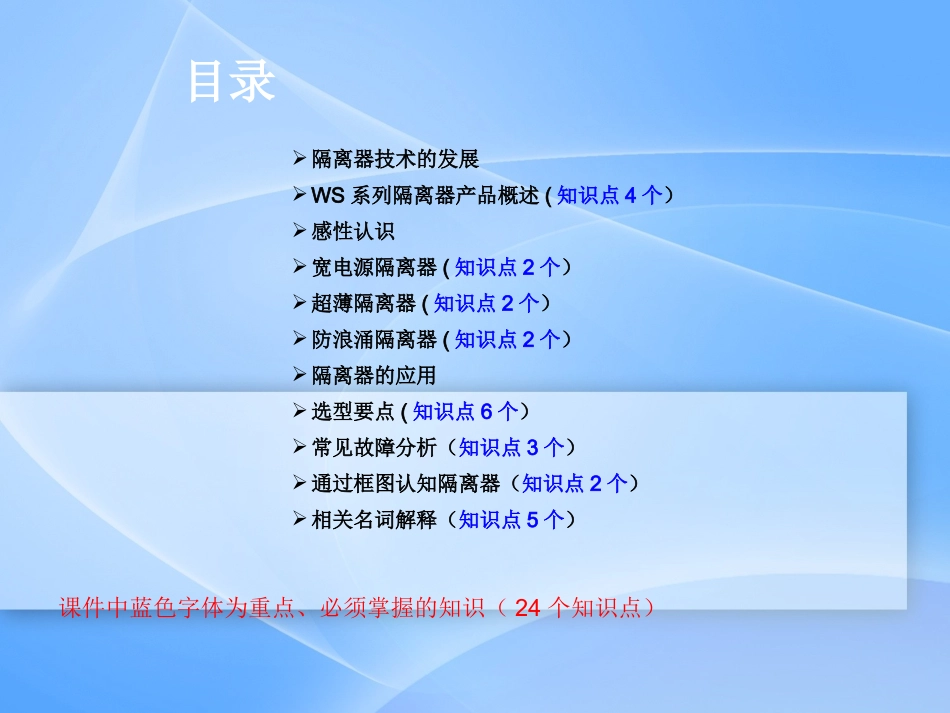

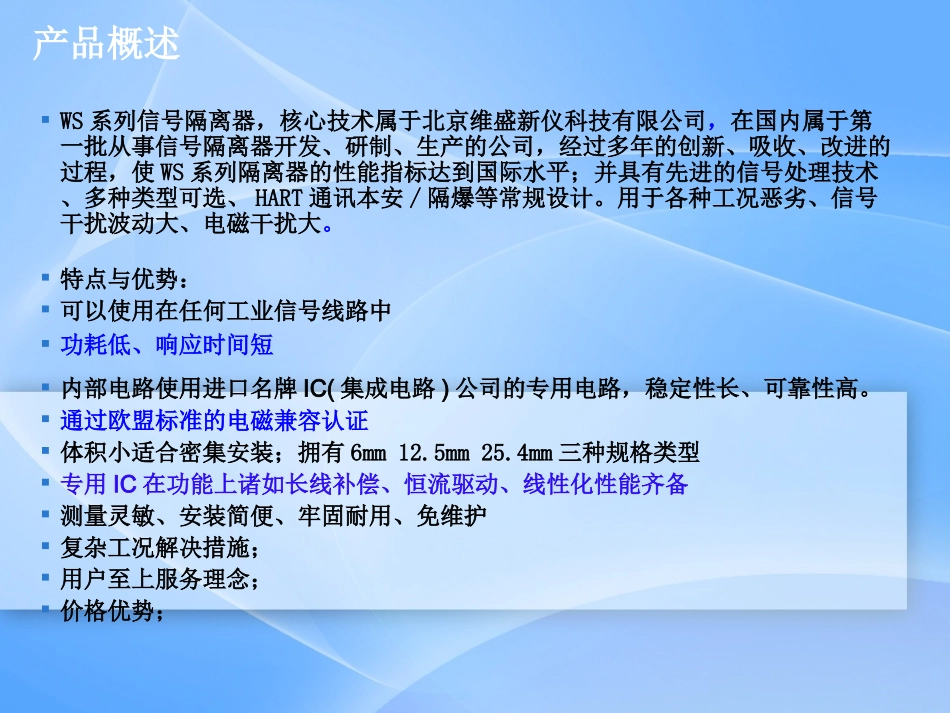

目录隔离器技术的发展WS系列隔离器产品概述(知识点4个)感性认识宽电源隔离器(知识点2个)超薄隔离器(知识点2个)防浪涌隔离器(知识点2个)隔离器的应用选型要点(知识点6个)常见故障分析(知识点3个)通过框图认知隔离器(知识点2个)相关名词解释(知识点5个)课件中蓝色字体为重点、必须掌握的知识(24个知识点)隔离器技术的发展信号隔离器至今已有40多年的历史,早期的信号隔离器(如美国MOORE,日本M-SYSTEM等)都是采用变压器隔离方式,它的特点是:性能稳定,寿命长(比如:日本M-SYSTEM公司的M2系列隔离变换器标称的使用寿命长达70年!),带负载能力强,隔离强度高,但电路复杂,制作工艺要求更高。随着电子技术的发展,近些年来逐渐出现了利用光耦合器(opticalcoupler)生产的光电式隔离器,它的特点是:性能稳定,抗干扰能力强,而且线路简单,成本低廉,但相对于变压器隔离方式寿命略短。在一些现场干扰较大,工艺要求较高场合出现了变压器与光电联合方式的信号隔离器,它的隔离能力、抗无限射频和电磁干扰能力更强。、产品概述WS系列信号隔离器,核心技术属于北京维盛新仪科技有限公司,在国内属于第一批从事信号隔离器开发、研制、生产的公司,经过多年的创新、吸收、改进的过程,使WS系列隔离器的性能指标达到国际水平;并具有先进的信号处理技术、多种类型可选、HART通讯本安/隔爆等常规设计。用于各种工况恶劣、信号干扰波动大、电磁干扰大。特点与优势:可以使用在任何工业信号线路中功耗低、响应时间短内部电路使用进口名牌IC(集成电路)公司的专用电路,稳定性长、可靠性高。通过欧盟标准的电磁兼容认证体积小适合密集安装;拥有6mm12.5mm25.4mm三种规格类型专用IC在功能上诸如长线补偿、恒流驱动、线性化性能齐备测量灵敏、安装简便、牢固耐用、免维护复杂工况解决措施;用户至上服务理念;价格优势;产品概述工作原理:首先将变送器或仪表的信号,通过半导体器件调制变换,然后通过光感或磁感器件进行隔离转换,然后再进行解调变换回隔离前原信号,同时对隔离后信号的供电电源进行隔离处理。保证变换后的信号、电源、地之间绝对独立。信号隔离器采用了先进的数字化技术,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术,并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。以上各项技术领先国际先进水平。信号隔离器可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。感性认识拔插式宽电源一体式宽电源超薄系列宽电源隔离器宽电源范围宽范围电源模块隔离器(24~220VAC/DC):提供2种外形,一种是插拔式,一种是一体式。解决现场仪表人员误接线,导致产品损坏;更强的电源需求,解决现场电源满足不了隔离器需要的问题,业主可更为方便的为隔离器提供工作电源。广泛用于工业、通信、电厂、水泥、交通、煤矿等行业控制接口。主要技术参数:输入阻抗:电压型≥100KΩ电流型≤100Ω输出负载电阻:0~500Ω精度:0.1%温度系数:<100ppm/℃工作温度范围:-20~+55℃响应时间:<10mS(可选<1mS)隔离:输入输出电源三端口间相互隔离射频电磁场:10V/m场强绝缘强度:1500VDC/1分钟工作电源:24VDC±10%0.72W(输出20mA)超薄隔离器我公司超薄型隔离器,以其6mm和12.5mm的厚度及卓越的性能,引领隔离器超薄化市场技术潮流。超薄设计极大节省空间。同时在以精度、响应时间、隔离耐压值等主要隔离器性能指标上,我公司超薄型隔离器完全处于市场前列。精度:0.1%相应时间:30mS温度范围:-20~60℃温度系数:<150ppm/℃隔离方式:电源、输入、输出相互隔离绝缘电阻:>100MΩ(500VDC)绝缘强度:1000VDC/1分钟安装方式:T35mm导轨外盒材料:ABS、阻燃材料...
