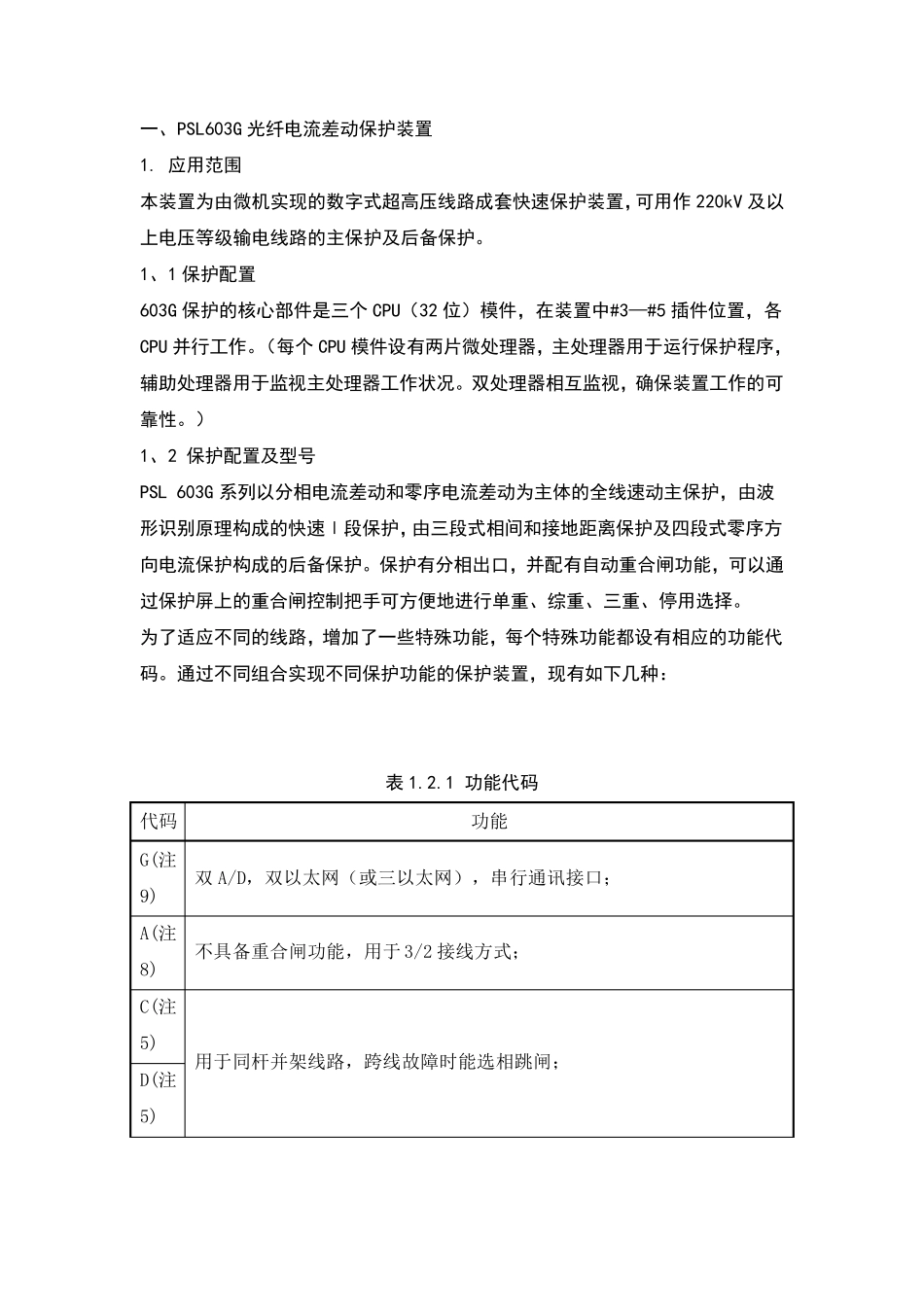

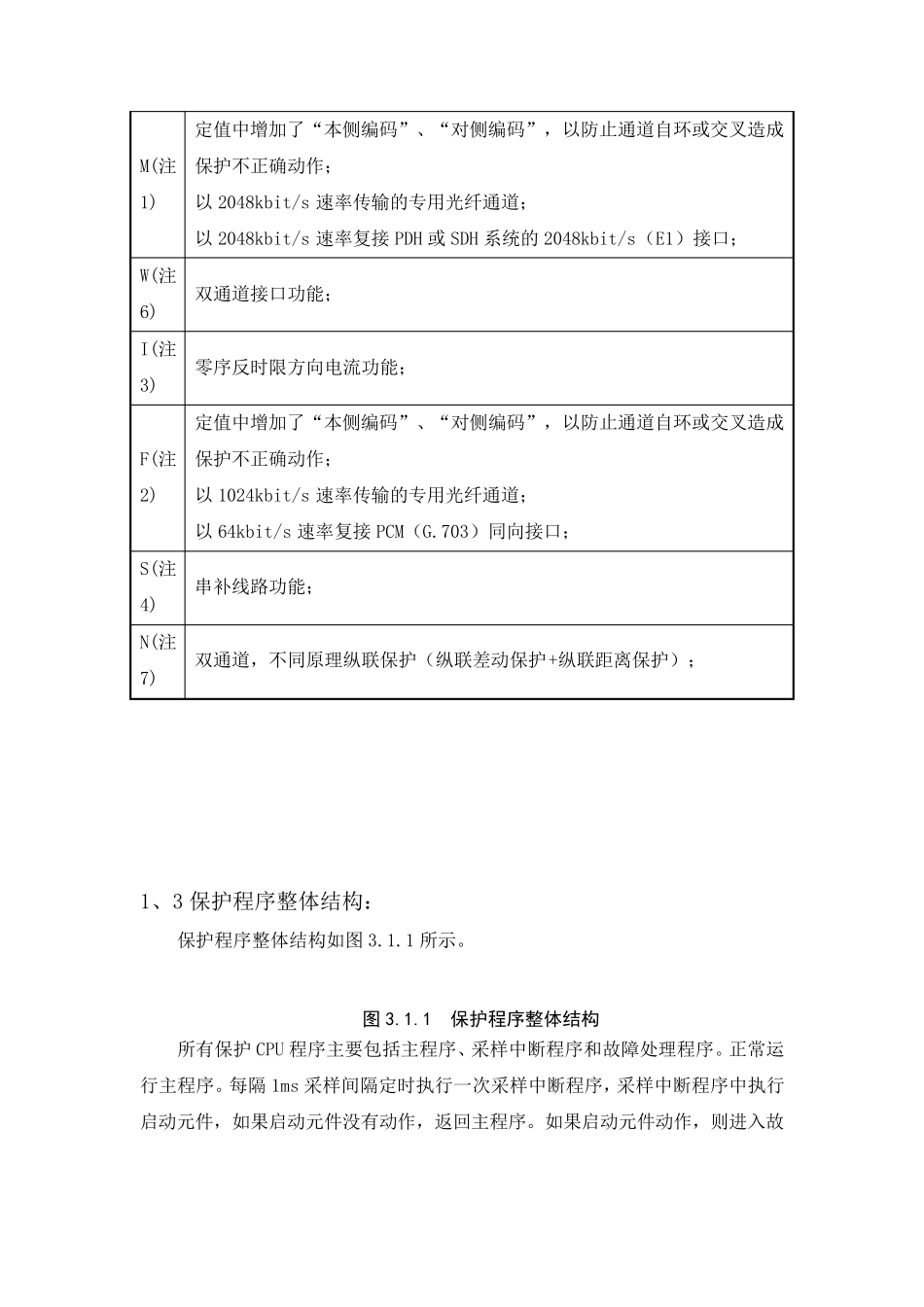

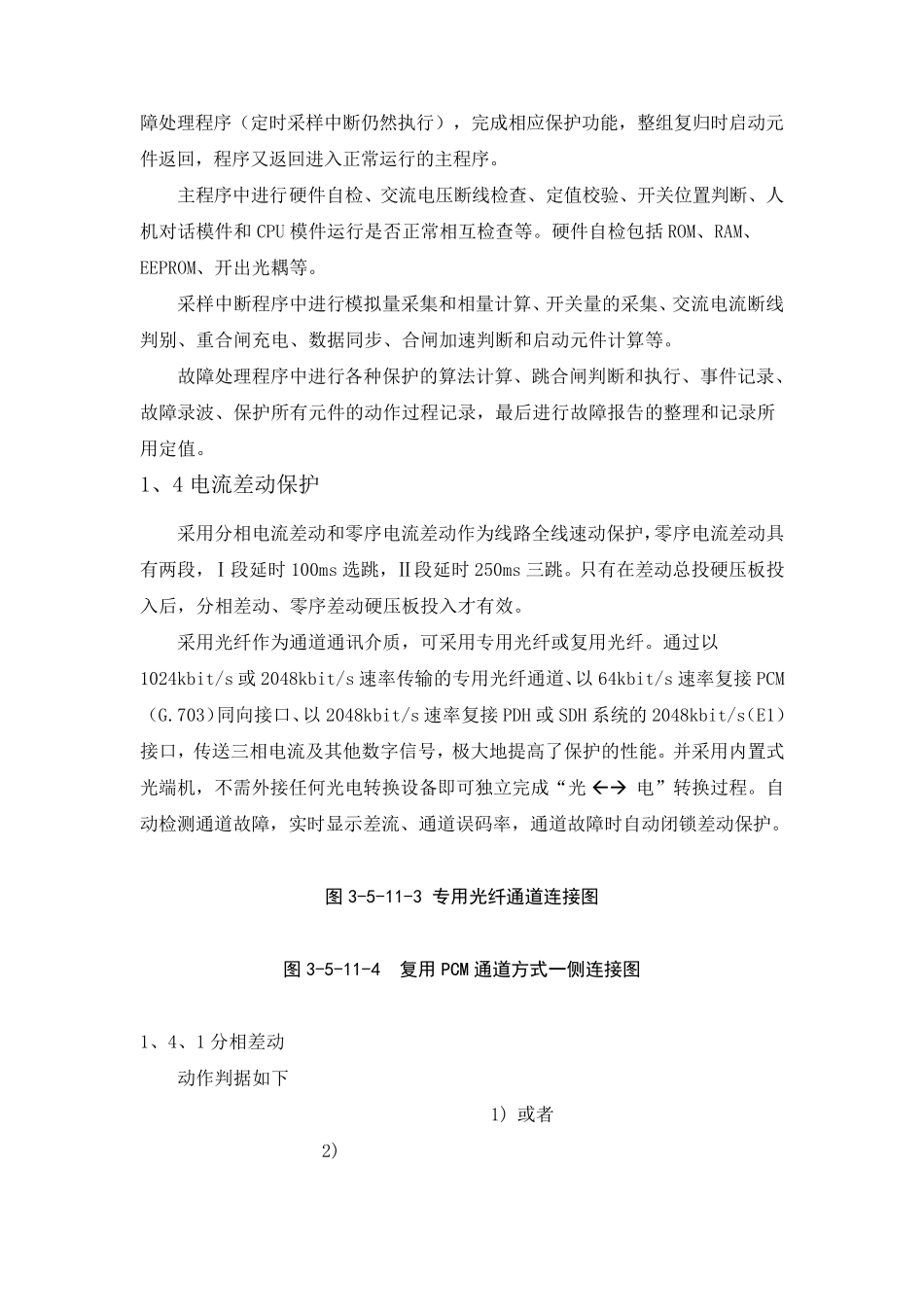

一、PSL603G 光纤电流差动保护装置 1. 应用范围 本装置为由微机实现的数字式超高压线路成套快速保护装置，可用作220kV 及以上电压等级输电线路的主保护及后备保护。 1、1 保护配置 603G 保护的核心部件是三个CPU（32 位）模件，在装置中#3—#5 插件位置，各CPU 并行工作。（每个CPU 模件设有两片微处理器，主处理器用于运行保护程序，辅助处理器用于监视主处理器工作状况。双处理器相互监视，确保装置工作的可靠性。） 1、2 保护配置及型号 PSL 603G 系列以分相电流差动和零序电流差动为主体的全线速动主保护，由波形识别原理构成的快速Ⅰ段保护，由三段式相间和接地距离保护及四段式零序方向电流保护构成的后备保护。保护有分相出口，并配有自动重合闸功能，可以通过保护屏上的重合闸控制把手可方便地进行单重、综重、三重、停用选择。 为了适应不同的线路，增加了一些特殊功能，每个特殊功能都设有相应的功能代码。通过不同组合实现不同保护功能的保护装置，现有如下几种： 表 1.2.1 功能代码 代码 功能 G(注9) 双A/D，双以太网（或三以太网），串行通讯接口； A(注8) 不具备重合闸功能，用于 3/2 接线方式； C(注5) 用于同杆并架线路，跨线故障时能选相跳闸； D(注5) M(注1) 定值中增加了“本侧编码”、“对侧编码”，以防止通道自环或交叉造成保护不正确动作； 以 2048kbit/s 速率传输的专用光纤通道； 以 2048kbit/s 速率复接 PDH 或 SDH 系统的 2048kbit/s（E1）接口； W(注6) 双通道接口功能； I(注3) 零序反时限方向电流功能； F(注2) 定值中增加了“本侧编码”、“对侧编码”，以防止通道自环或交叉造成保护不正确动作； 以 1024kbit/s 速率传输的专用光纤通道； 以 64kbit/s 速率复接 PCM（G.703）同向接口； S(注4) 串补线路功能； N(注7) 双通道，不同原理纵联保护（纵联差动保护+纵联距离保护）； 1、3 保护程序整体结构： 保护程序整体结构如图 3.1.1 所示。 图3.1.1 保护程序整体结构 所有保护 CPU 程序主要包括主程序、采样中断程序和故障处理程序。正常运行主程序。每隔 1ms 采样间隔定时执行一次采样中断程序，采样中断程序中执行启动元件，如果启动元件没有动作，返回主程序。如果启动元件动作，则进入故障 处 理 程 序 （ 定 时 采 样 中 断 仍 然 执 行 ） ， 完 成 相 应 保 护 功 能 ， 整 组 复 归 时 启 ...
