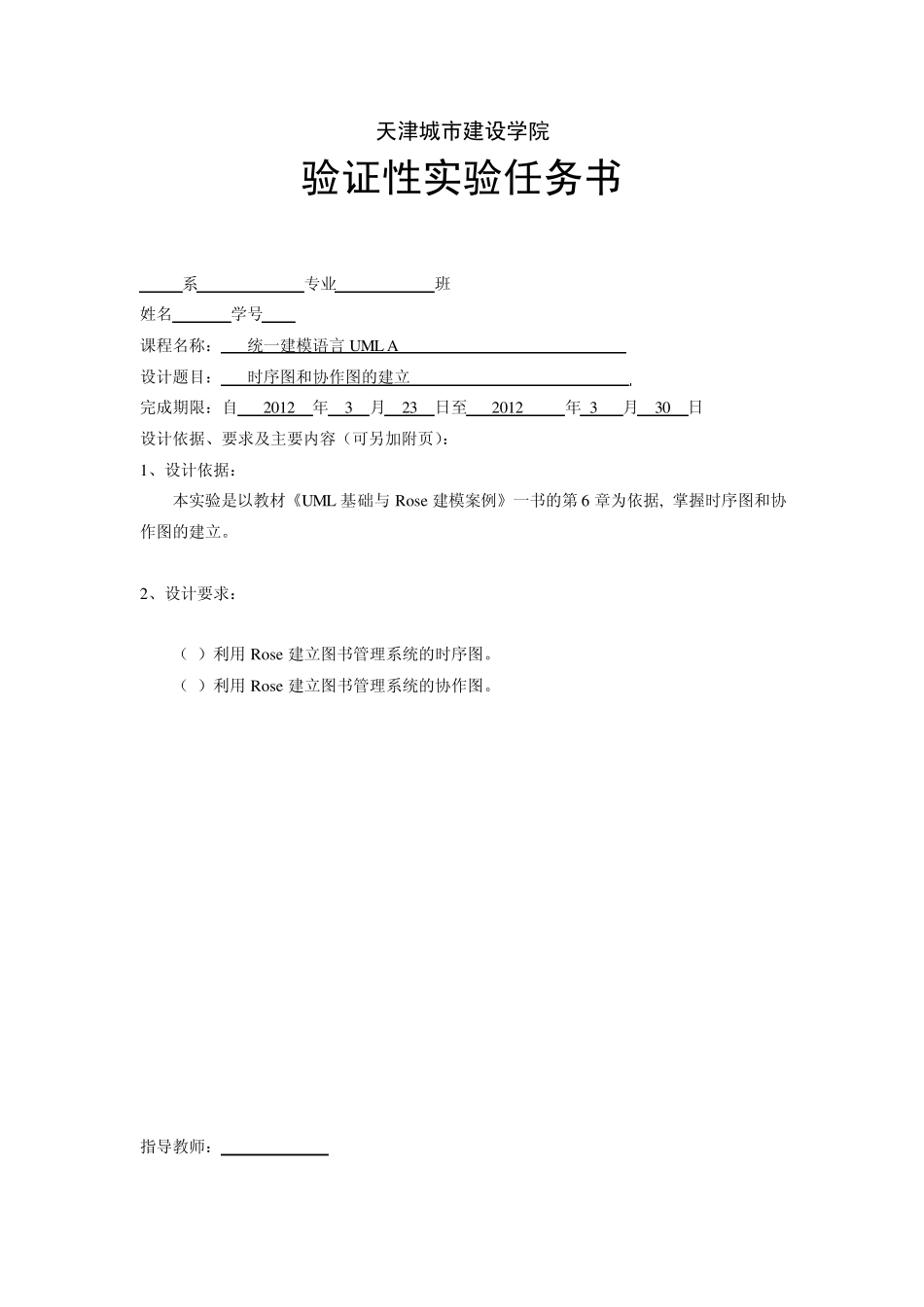

天津城市建设学院 验证性实验任务书 系 专业 班 姓名 学号 课程名称: 统一建模语言UML A 设计题目: 时序图和协作图的建立 完成期限:自 2012 年 3 月 23 日至 2012 年 3 月 30 日 设计依据、要求及主要内容(可另加附页): 1、设计依据: 本实验是以教材《UML 基础与 Rose 建模案例》一书的第 6 章为依据, 掌握时序图和协作图的建立。 2、设计要求: (1)利用 Rose 建立图书管理系统的时序图。 (2)利用 Rose 建立图书管理系统的协作图。 指导教师: 一、实验目的 1.理解顺序图的基本概念; 2.理解协作图的基本概念; 3.掌握在Rational Rose中绘制交互图的操作方法。 二、实验内容 根据图书馆管理系统的需求分析和用例模型,完成系统的交互图,对用例进行动态建模。 三、实验思想 1.分析:根据图书馆管理系统的需求分析和用例模型,对系统中的用例进行动态建模。 2.在Rational Rose中绘制上述的交互图。 四、实验结果  用户登录 登录界面:信息校验;数据库4: find(u sername,mima)5: find(u sername,mima)7: retu rn message6: find(u sername,mima) : u ser1: login2: tetu rn message3: scanf (u sername ,mima)  新书注册 : librarian登录界面校验信息新书注册界面扫描仪登录系统查找(用户名和密码)校验信息选择新书注册扫描验证码查找(图书验证码)校验(是否已存在)传送信息(注册成功获失败)  图书查询 : librarian登录界面校验信息图书查阅界面数据库登录系统查找(用户名和密码)校验信息进入查询条件返回查询结果 图书类别管理 : librarian登录界面校验信息图书类别管理界面数据库登录...查找(用户名和密...校验...进入查询条件返回查询...修改信息保存  借书 : librarian登录界面借书记录读者记录读者1:验证身份2:返回信息3:发出借书请求4:扫描读者ID5:记录读者借书6:返回读者消息7:扫描书籍ID8:返回该书信息9:记录书籍借出10:借阅成功11:将书给读者  还书 : librarian登录界面还书记录读者记录读者1:验证身份2:返回信息4:扫描读者ID5:记录读者还书6:返回读者消息7:扫描书籍ID8:返回该书信息9:记录书籍还回10:还书成功3:还书请求  添加读者 : librarian登录界面读者记录读者1:验证身份()2:返回验证信息4:向数据库添加读者账户()5:检查账户6:返回添加读者信息7:将新开设...
