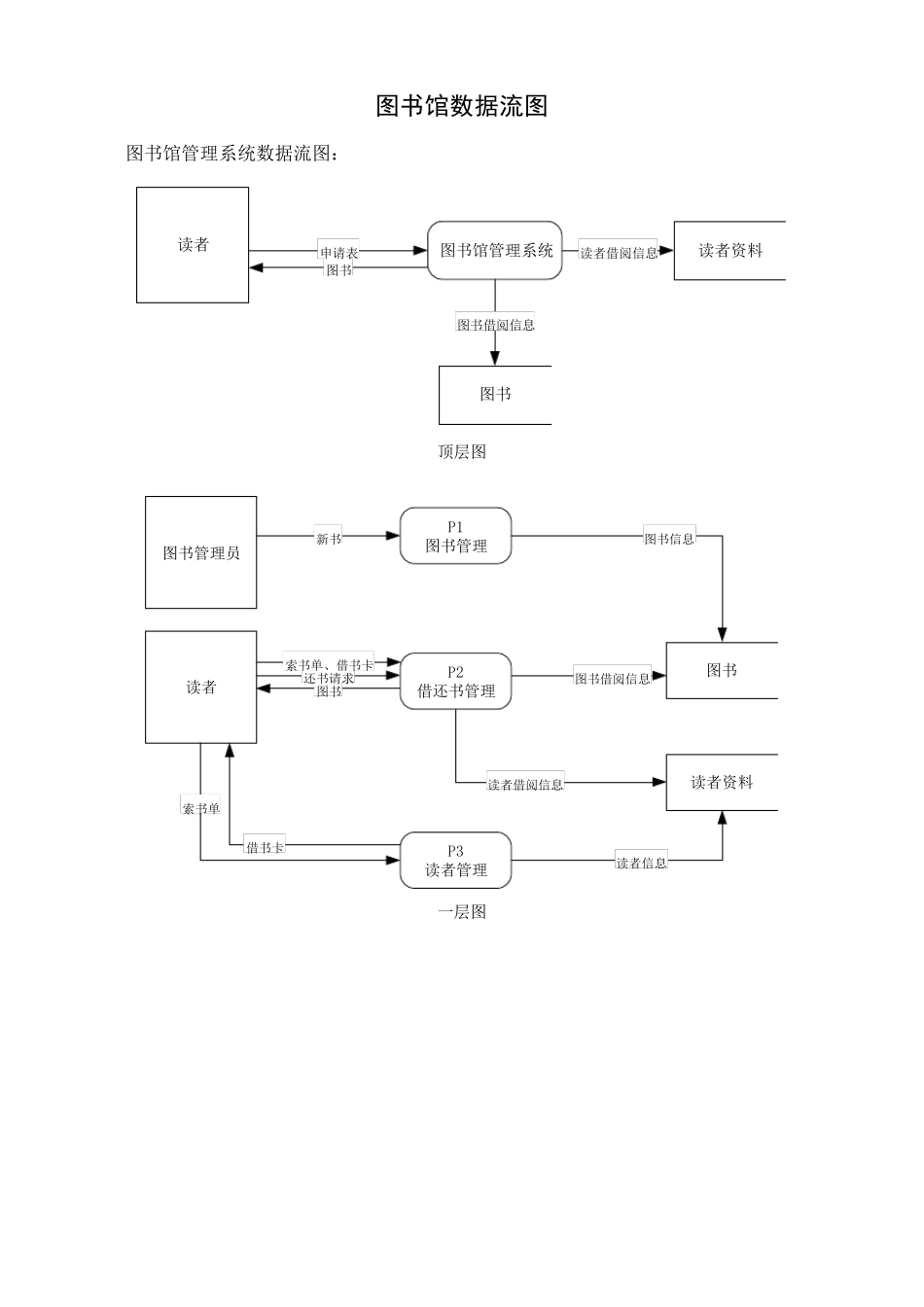

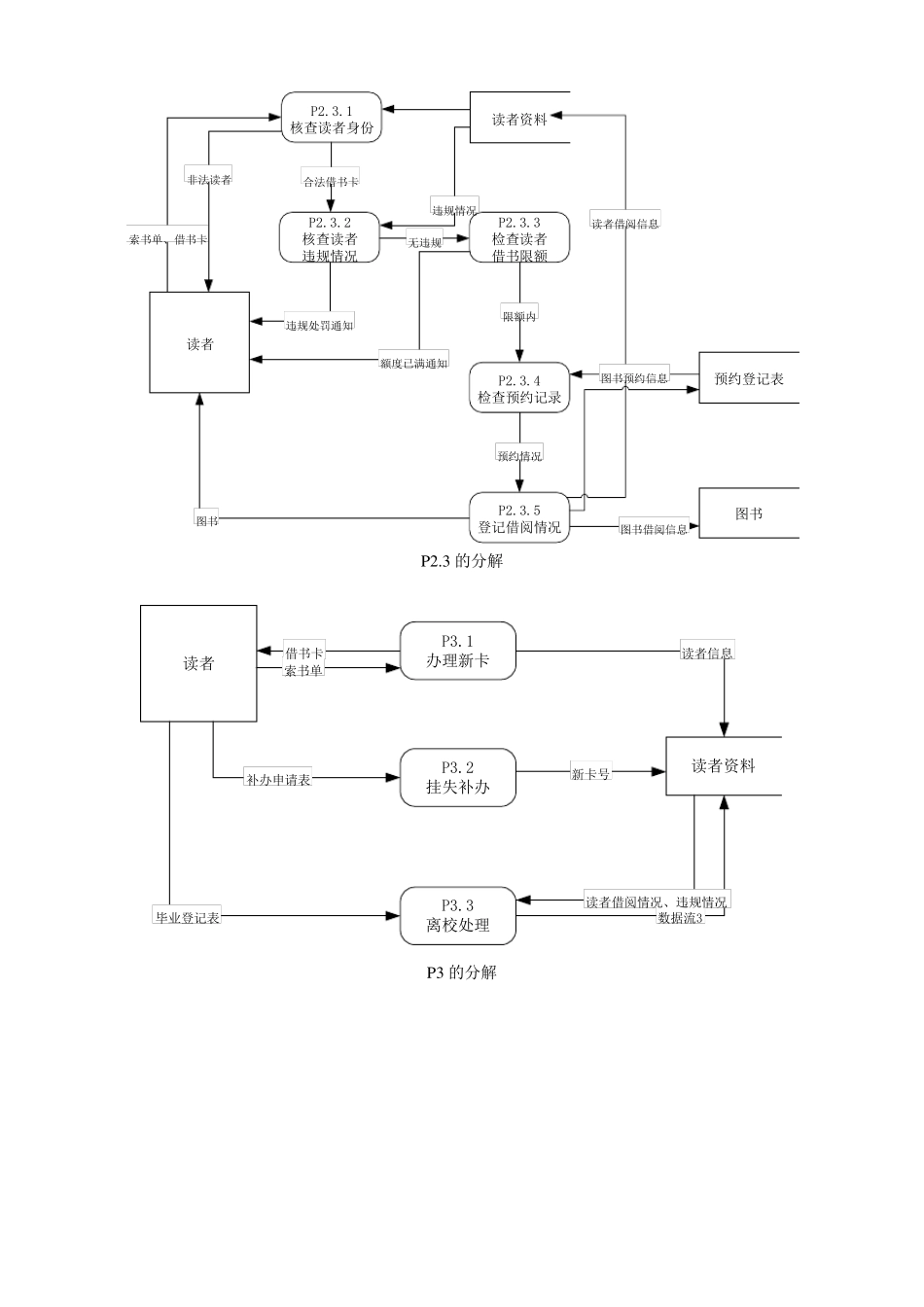

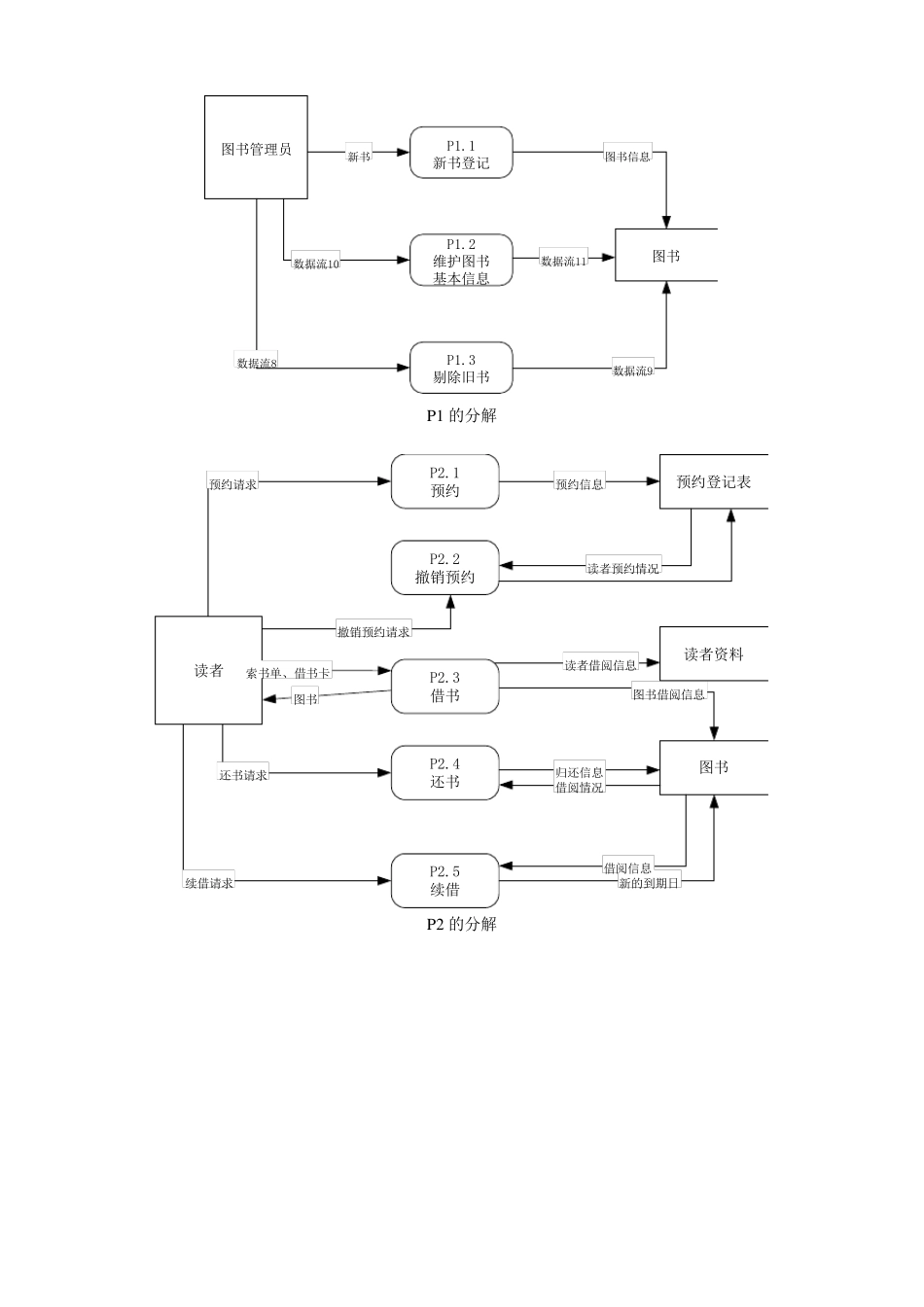

图书馆数据流图 图书馆管理系统数据流图： 读者图书馆管理系统读者资料图书申请表图书读者借阅信息图书借阅信息 顶层图 图书读者读者借阅信息读者资料图书借阅信息图书索书单P2借还书管理索书单、借书卡P3读者管理P1图书管理图书管理员新书读者信息图书信息借书卡还书请求 一层图 新书图书管理员图书信息图书P1.1新书登记P1.2维护图书基本信息P1.3剔除旧书数据流8数据流9数据流10数据流11 P1 的分解 图书读者读者借阅信息 读者资料图书借阅信息图书索书单、借书卡P2.1预约P2.2撤销预约P2.3借书P2.4还书预约登记表预约请求预约信息撤销预约请求读者预约情况P2.5续借续借请求还书请求归还信息借阅情况新的到期日借阅信息 P2 的分解 图书读者读者借阅信息读者资料图书借阅信息图书索书单、借书卡P2.3.1核查读者身份P2.3.2核查读者违规情况P2.3.3检查读者借书限额合法借书卡P2.3.4检查预约记录无违规限额内P2.3.5登记借阅情况预约情况预约登记表违规处罚通知非法读者额度已满通知图书预约信息违规情况 P2.3 的分解 读者信息读者资料借书卡读者索书单P3.1办理新卡P3.2挂失补办P3.3离校处理新卡号补办申请表毕业登记表数据流3读者借阅情况、违规情况 P3 的分解 ER 图： 此图存在诸多不足，如读者和图书的关联应该是多对多，或者将借书单与图书关联，而图书管理员与读者借书规则和图书借阅期限不应建立关联。 或（用visio 完成 DFD）： DFD 总观： 图书馆管理系统顶层进程： 将图书馆的业务综合作成一个图书馆管理系统，对图书馆的进行综合管理 图书馆管理系统第一层： 图书馆管理系统展开为： P 1 借书证管理系统，来管理图书证、IC 卡、 临时证、馆际互借证、校外团体证、联合体借阅证。 将读者资料录入数据库中。 P 2 离校注销系统，来管理读者离开学校时自动判断是否有书未还，并做相应处罚，注销读者资料。 P 3 图书借阅系统，来总管图书借阅、续借、预约、催还、违规处罚、新增书目的录入等。 P 1 借书证管理系统展开为： P 1.1 办理新证 主要管理新读者资料的入库 P 1.2 挂失管理 主要管理读者借书证的挂失,并将起标记在读者资料上,在此期间读者不能借书. P 3 图书借阅系统展开为: P 3.1 图书管理系统 管理图书资料入库及读者对图书的查询请求. P 3.2 借书管理 管理读者借阅书籍.并登记入库. P 3.3 续借管理 管理读者的续借请求. P 3.4 预约管理 管理读者的预约请求 P ...
