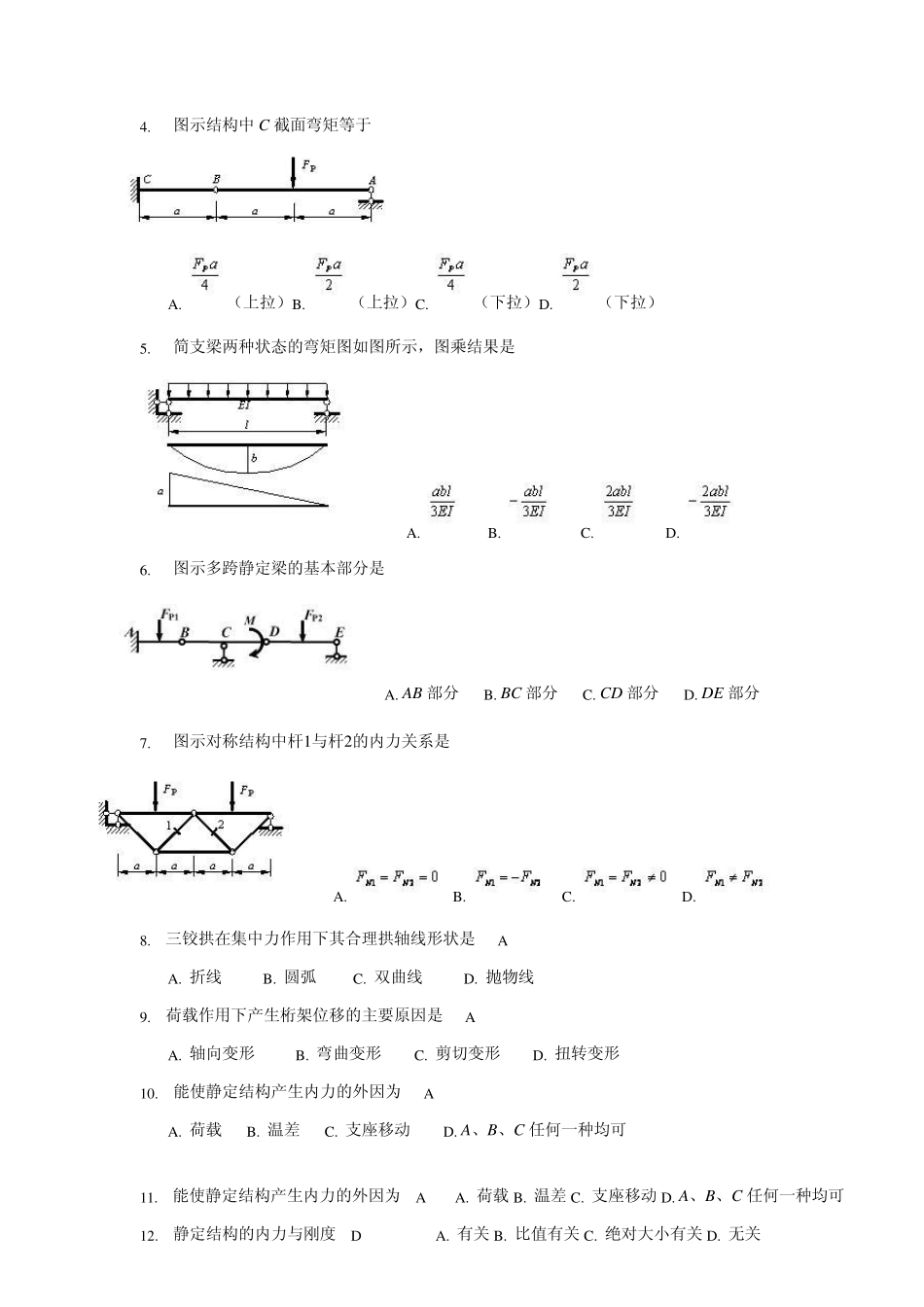

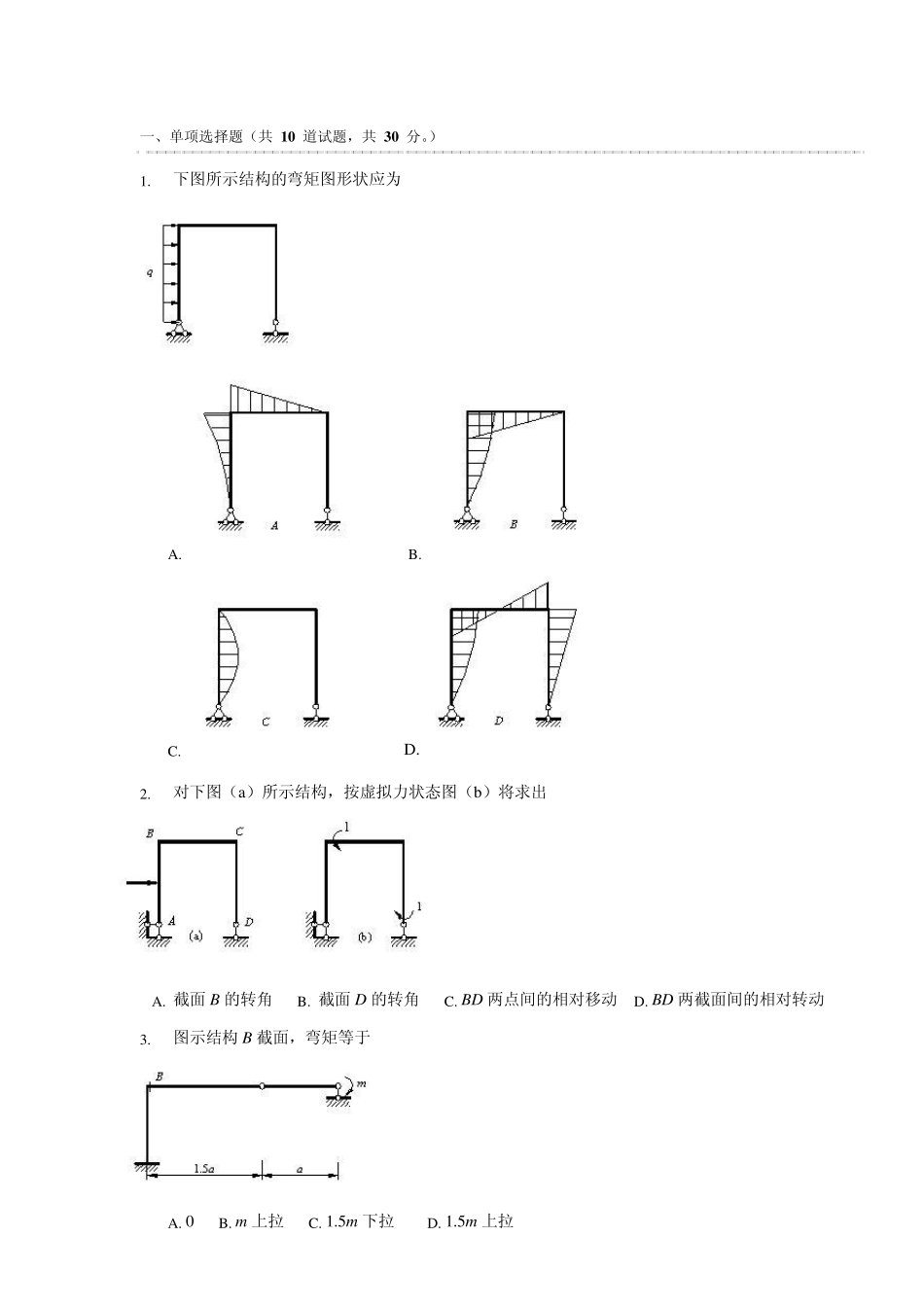

一、单项选择题（共 1 0 道试题，共 3 0 分。） 1. 下图所示结构的弯矩图形状应为 B A. B. C. D. 2. 对下图（a）所示结构，按虚拟力状态图（b）将求出 A A. 截面 B 的转角 B. 截面 D 的转角 C. BD 两点间的相对移动 D. BD 两截面间的相对转动 3. 图示结构 B 截面，弯矩等于 C A. 0 B. m 上拉 C. 1.5m 下拉 D. 1.5m 上拉 4. 图示结构中C 截面弯矩等于 B A. （上拉）B. （上拉）C. （下拉）D. （下拉） 5. 简支梁两种状态的弯矩图如图所示，图乘结果是 B A. B. C. D. 6. 图示多跨静定梁的基本部分是 A A. AB 部分 B. BC 部分 C. CD 部分 D. DE部分 7. 图示对称结构中杆1与杆2的内力关系是 C A. B. C. D. 8. 三铰拱在集中力作用下其合理拱轴线形状是 A A. 折线 B. 圆弧 C. 双曲线 D. 抛物线 9. 荷载作用下产生桁架位移的主要原因是 A A. 轴向变形 B. 弯曲变形 C. 剪切变形 D. 扭转变形 10. 能使静定结构产生内力的外因为 A A. 荷载 B. 温差 C. 支座移动 D. A、B、C 任何一种均可 11. 能使静定结构产生内力的外因为 A A. 荷载B. 温差C. 支座移动D. A、B、C 任何一种均可 12. 静定结构的内力与刚度 D A. 有关B. 比值有关C. 绝对大小有关D. 无关 13. 静定结构由于温度变化 A A. 发生变形和位移 B. 不发生变形和位移 C. 不发生变形，但产生位移 D. 发生变形，但不产生位移 14. 三铰拱在集中力作用下其合理拱轴线形状是A A. 折线 B. 圆弧 C. 双曲线 D. 抛物线 15. 下图所示结构的弯矩图形状应为 A A. B. C. D. 16. 求图示结构AB 两点的相对线位移，虚设力状态为图（A ） A. B. C. D. 17. 图示刚架杆端弯矩M BA 等于 A A. 30kN·m （左侧受拉） B. 30kN·m （右侧受拉） C. 10kN·m （左侧受拉） D. 10kN·m （右侧受拉） 18. 图示多跨静定梁支座截面 C 的弯矩等于 D A. （上侧受拉） B. （下侧受拉） C. m（上侧受拉） D. 0 19. 悬臂梁两种状态的弯矩图如图所示，图乘结果是 C A. B. C. D. 20. 下图所示伸出梁弯矩图的正确形状为 C A. B. C. D. 21. 图示对称结构中杆1与杆2的内力关系是 C A. B. C. D. 22. 图示桁架有几根零杆 D A. 0 B. 2 C. 4 D. 6 23. 图示桁架中的零杆为 C A. 5 B. 6 C. 7 D....
