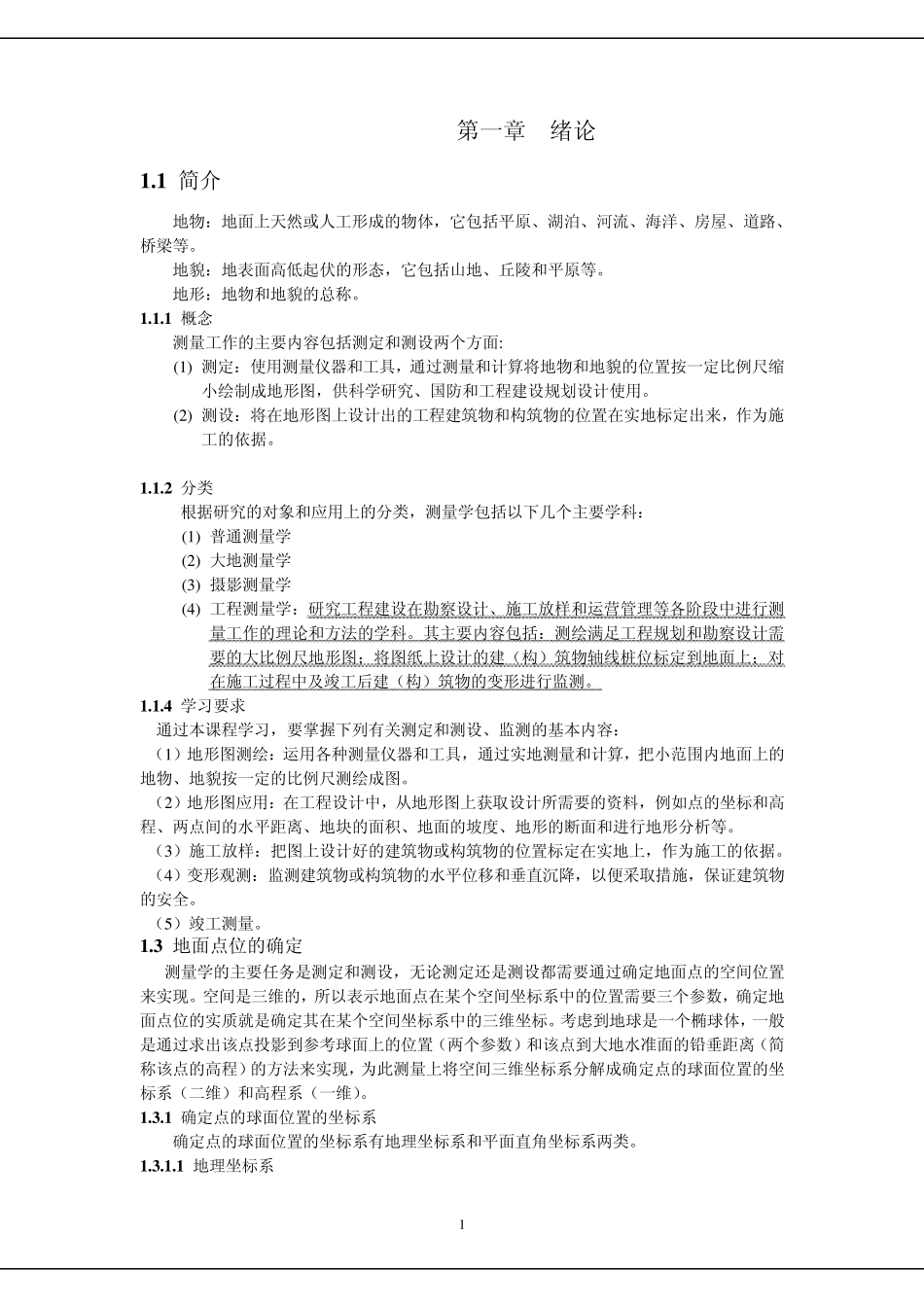

1 第一章 绪论 1 .1 简介 地物：地面上天然或人工形成的物体，它包括平原、湖泊、河流、海洋、房屋、道路、桥梁等。 地貌：地表面高低起伏的形态，它包括山地、丘陵和平原等。 地形：地物和地貌的总称。 1 .1 .1 概念 测量工作的主要内容包括测定和测设两个方面: (1) 测定：使用测量仪器和工具，通过测量和计算将地物和地貌的位置按一定比例尺缩小绘制成地形图，供科学研究、国防和工程建设规划设计使用。 (2) 测设：将在地形图上设计出的工程建筑物和构筑物的位置在实地标定出来，作为施工的依据。 1 .1 .2 分类 根据研究的对象和应用上的分类，测量学包括以下几个主要学科： (1) 普通测量学 (2) 大地测量学 (3) 摄影测量学 (4) 工程测量学：研究工程建设在勘察设计、施工放样和运营管理等各阶段中进行测量工作的理论和方法的学科。其主要内容包括：测绘满足工程规划和勘察设计需要的大比例尺地形图；将图纸上设计的建（构）筑物轴线桩位标定到地面上；对在施工过程中及竣工后建（构）筑物的变形进行监测。 1 .1 .4 学习要求 通过本课程学习，要掌握下列有关测定和测设、监测的基本内容： （1）地形图测绘：运用各种测量仪器和工具，通过实地测量和计算，把小范围内地面上的地物、地貌按一定的比例尺测绘成图。 （2）地形图应用：在工程设计中，从地形图上获取设计所需要的资料，例如点的坐标和高程、两点间的水平距离、地块的面积、地面的坡度、地形的断面和进行地形分析等。 （3）施工放样：把图上设计好的建筑物或构筑物的位置标定在实地上，作为施工的依据。 （4）变形观测：监测建筑物或构筑物的水平位移和垂直沉降，以便采取措施，保证建筑物的安全。 （5）竣工测量。 1 .3 地面点位的确定 测量学的主要任务是测定和测设，无论测定还是测设都需要通过确定地面点的空间位置来实现。空间是三维的，所以表示地面点在某个空间坐标系中的位置需要三个参数，确定地面点位的实质就是确定其在某个空间坐标系中的三维坐标。考虑到地球是一个椭球体，一般是通过求出该点投影到参考球面上的位置（两个参数）和该点到大地水准面的铅垂距离（简称该点的高程）的方法来实现，为此测量上将空间三维坐标系分解成确定点的球面位置的坐标系（二维）和高程系（一维）。 1 .3 .1 确定点的球面位置的坐标系 确定点的球面位置的坐标系有地理坐标系和平面直角坐标系两类。 1 .3 .1 .1 地理坐标系 2 按坐标...
