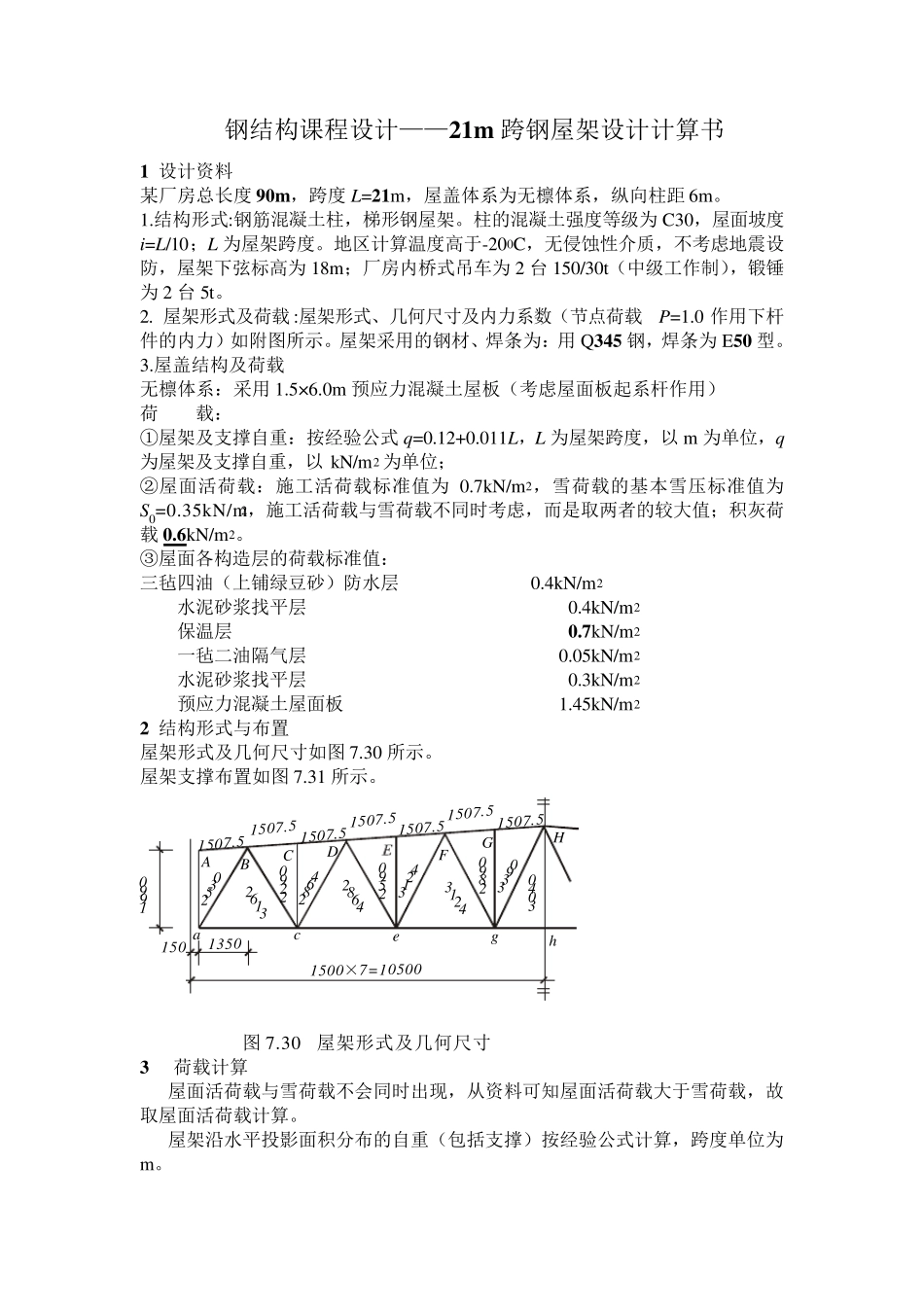

钢 结 构 课 程 设 计 — — 21m 跨 钢 屋 架 设 计 计 算 书 1 设 计 资 料 某 厂 房 总 长 度 90m , 跨 度 L=21m, 屋 盖 体 系 为 无 檩 体 系 , 纵 向 柱 距 6m。 1.结 构 形 式 :钢 筋 混 凝 土 柱 , 梯 形 钢 屋 架 。 柱 的 混 凝 土 强 度 等 级 为 C30, 屋 面 坡 度i=L/10; L 为 屋 架 跨 度 。 地 区 计 算 温 度 高 于 -200C, 无 侵 蚀 性 介 质 , 不 考 虑 地 震 设防 , 屋 架 下 弦 标 高 为 18m; 厂 房 内 桥 式 吊 车 为 2 台 150/30t( 中 级 工 作 制 ), 锻 锤为 2 台 5t。 2. 屋 架 形 式 及 荷 载 :屋 架 形 式 、 几 何 尺 寸 及 内 力 系 数 ( 节 点 荷 载P=1.0 作 用 下 杆件 的 内 力 ) 如 附 图 所 示 。 屋 架 采 用 的 钢 材 、 焊 条 为 : 用 Q345 钢 , 焊 条 为 E50 型 。 3.屋 盖 结 构 及 荷 载 无 檩 体 系 : 采 用 1.5× 6.0m 预 应 力 混 凝 土 屋 板 ( 考 虑 屋 面 板 起 系 杆 作 用 ) 荷 载 : ① 屋 架 及 支 撑 自 重 : 按 经 验 公 式 q =0.12+0.011L, L 为 屋 架 跨 度 , 以 m 为 单 位 , q为 屋 架 及 支 撑 自 重 , 以kN/m2 为 单 位 ; ② 屋 面 活 荷 载 : 施 工 活 荷 载 标 准 值 为0.7kN/m2, 雪 荷 载 的 基 本 雪 压标 准 值 为S0=0.35kN/m2, 施 工 活 荷 载 与雪 荷 载 不 同时考 虑 , 而是取两者的 较大值 ; 积灰荷载 0.6kN/m2。 ③屋 面 各构 造层的 荷 载 标 准 值 : 三毡四油( 上铺绿豆砂) 防 水层 0.4kN/m2 水泥砂浆找平层 0.4kN/m2 保温 层 0.7kN/m2 一毡二油隔气层 0.05kN/m2 水泥砂浆找平层 0.3kN/m2 预 应 力 混 凝 土 屋 面 板 1.45kN/m2 2 结 构 形 式 与布置 屋 架 形 式 及 几 何 尺 寸 如 图 7.30 所 示 。 屋 架 支 撑 布置如 图 7.31 所 示 。 19901350229025902890304026132864312425302864312433901507.5 1507.5 1507.5 1507.51507.51507.51507.5150AaceghBCDFGH15007=10500× 图 7.30 屋 架 形 式 及 几...
