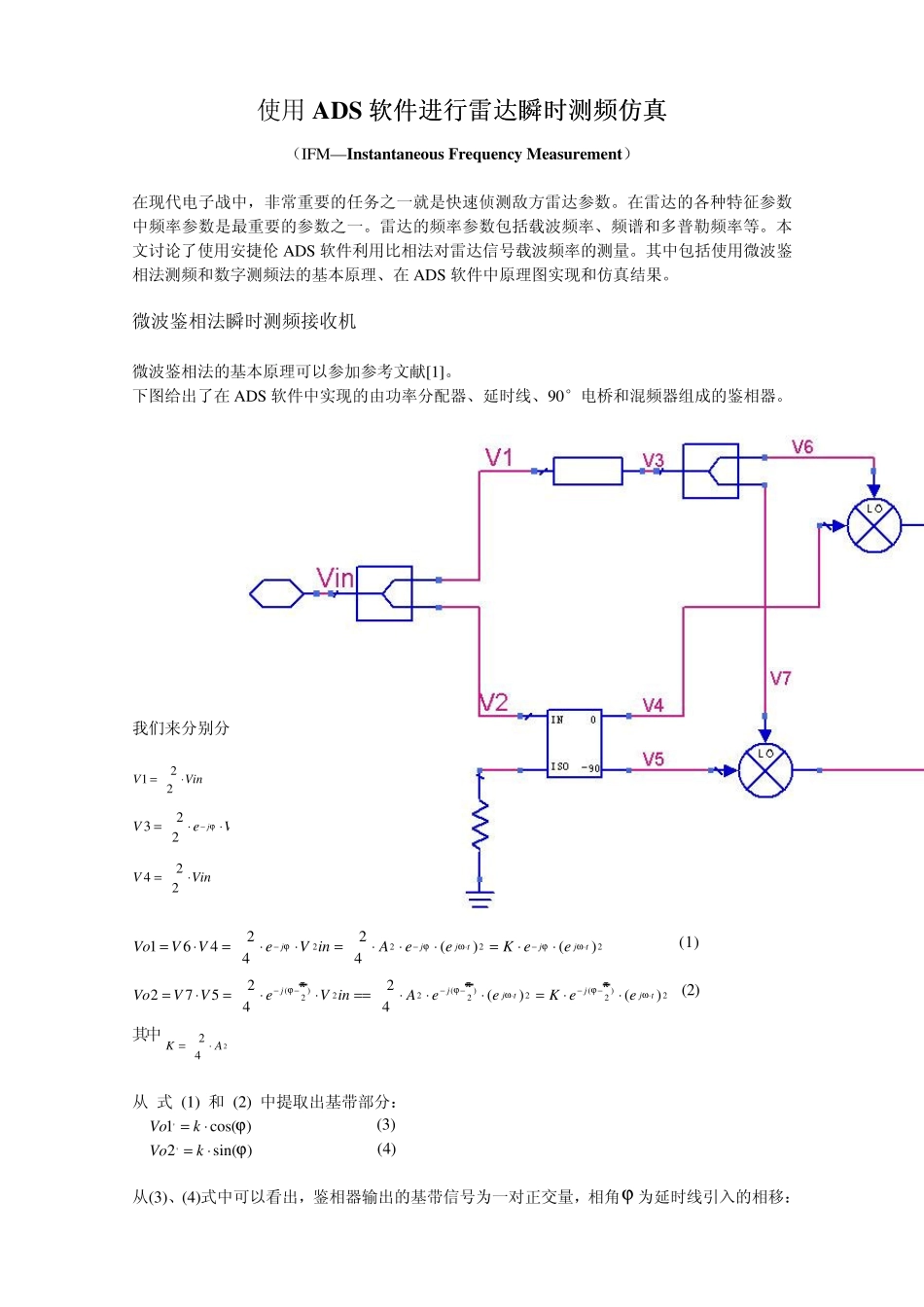

在ADS中进行雷达瞬时测频仿真_第1页
1/9

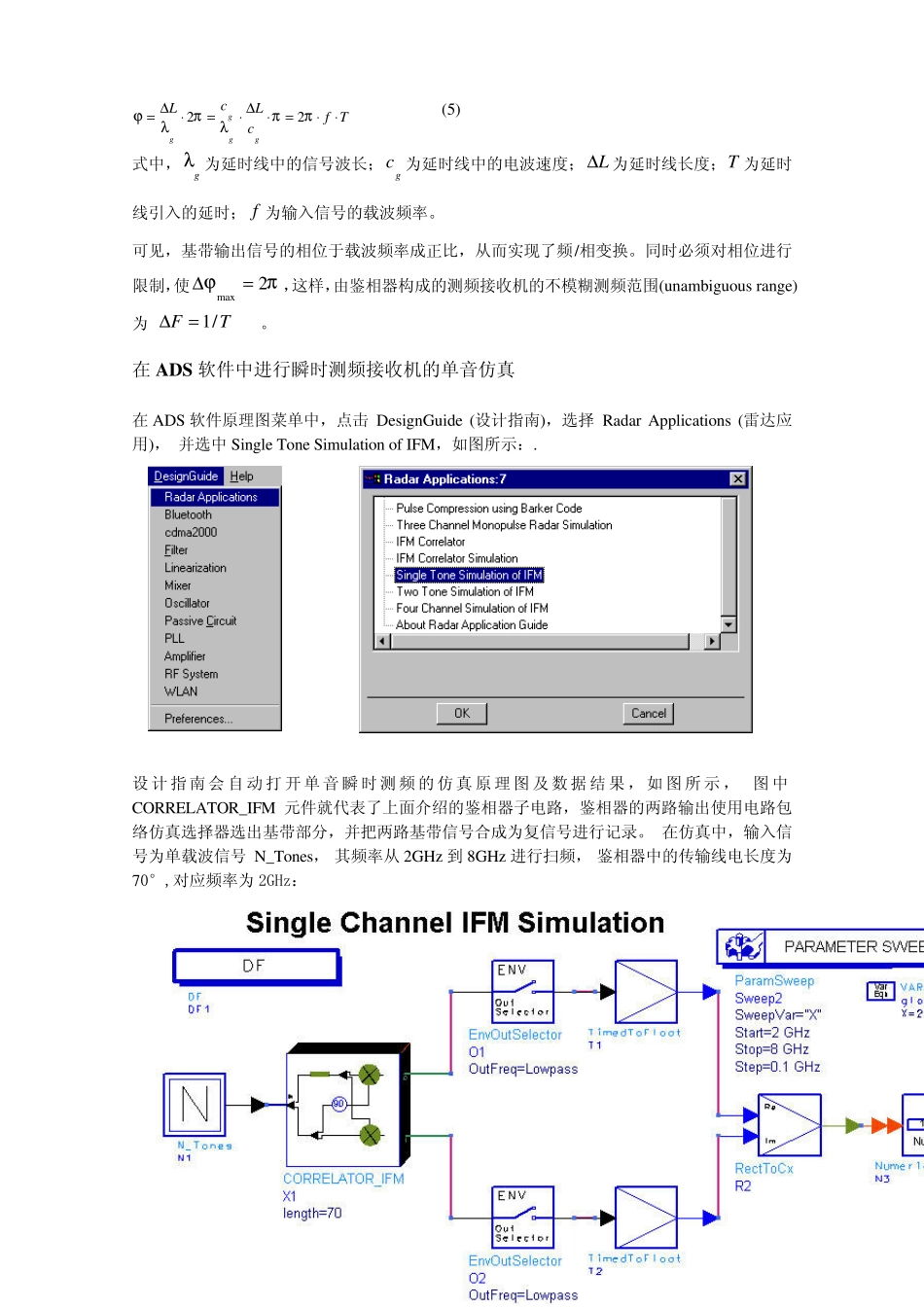

在ADS中进行雷达瞬时测频仿真_第2页
2/9

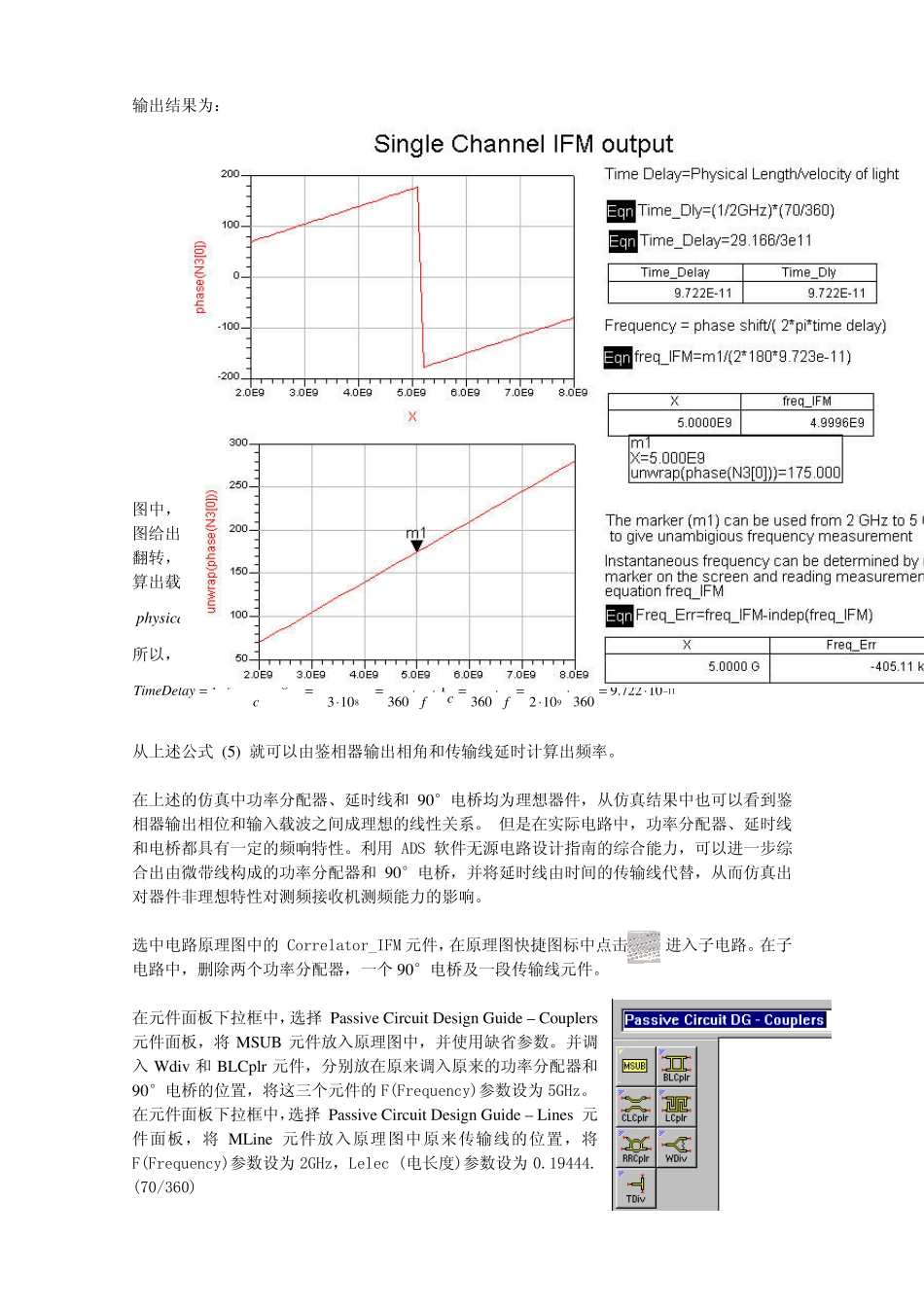

在ADS中进行雷达瞬时测频仿真_第3页
3/9
使用ADS 软件软件进行雷达瞬时测频仿真进行雷达瞬时测频仿真 (IFM— Instantaneous Frequency Measurement) 在现代电子战中,非常重要的任务之一就是快速侦测敌方雷达参数。在雷达的各种特征参数中频率参数是最重要的参数之一。雷达的频率参数包括载波频率、频谱和多普勒频率等。本文讨论了使用安捷伦ADS 软件利用比相法对雷达信号载波频率的测量。其中包括使用微波鉴相法测频和数字测频法的基本原理、在ADS 软件中原理图实现和仿真结果。 微波鉴相法瞬时测频接收机 微波鉴相法的基本原理可以参加参考文献[1]。 下图给出了在ADS 软件中实现的由功率分配器、延时线、90°电桥和混频器组成的鉴相器。 我们来分别分析各个节点的电压: tjeAVin⋅⋅=ω VinV⋅= 221 VinV⋅= 222 VineVj ⋅⋅=− ϕ223 ϕ 是由延时线引起的相移 VinV⋅= 224 VineVj⋅⋅=⋅2225π VineVj ⋅⋅=− ϕ216 VineVj ⋅⋅=− ϕ217 2222)()(4242461tjjtjjjeeKeeAinVeVVVo⋅−⋅−−⋅⋅=⋅⋅⋅=⋅⋅=⋅=ωϕωϕϕ (1) 2)2(2)2(22)2()()(4242572tjjtjjjeeKeeAinVeVVVo⋅−−⋅−−−−⋅⋅=⋅⋅⋅==⋅⋅=⋅=ωπϕωπϕπϕ (2) 其中 242AK⋅= 从 式 (1) 和 (2) 中提取出基带部分: )cos(1'ϕ⋅= kVo (3) )sin(2'ϕ⋅= kVo (4) 从(3)、(4)式中可以看出,鉴相器输出的基带信号为一对正交量,相角ϕ 为延时线引入的相移: TfcLcLgggg⋅⋅=⋅∆⋅=⋅∆=ππλπλϕ22 (5) 式 中 ,gλ 为 延 时 线 中 的 信 号 波 长 ;gc 为 延 时 线 中 的 电 波 速 度 ;L∆为 延 时 线 长 度 ; T 为 延 时线 引 入 的 延 时 ; f 为 输 入 信 号 的 载 波 频 率 。 可 见 , 基 带 输 出 信 号 的 相 位 于 载 波 频 率 成 正 比 , 从 而 实 现 了 频 /相 变 换 。 同 时 必 须 对 相 位 进 行限 制 ,使πϕ2max =∆,这 样 ,由 鉴 相 器 构 成 的 测 频 接 收 机 的 不 模 糊 测 频 范 围 (unambiguous range)为 TF/1=∆ 。 在 ADS软 件 中 进 行 瞬 时 测 频 接 收 机 的 单 音 仿 真 在 ADS 软 件 原 理 图 菜 单 中 , 点 击 DesignGuide (设 计 指 南 ), 选 择 Radar Applications (雷 达 应用 ), 并 选 中 Single Tone Simulation of...
