地下管网施工组织设计VIP免费

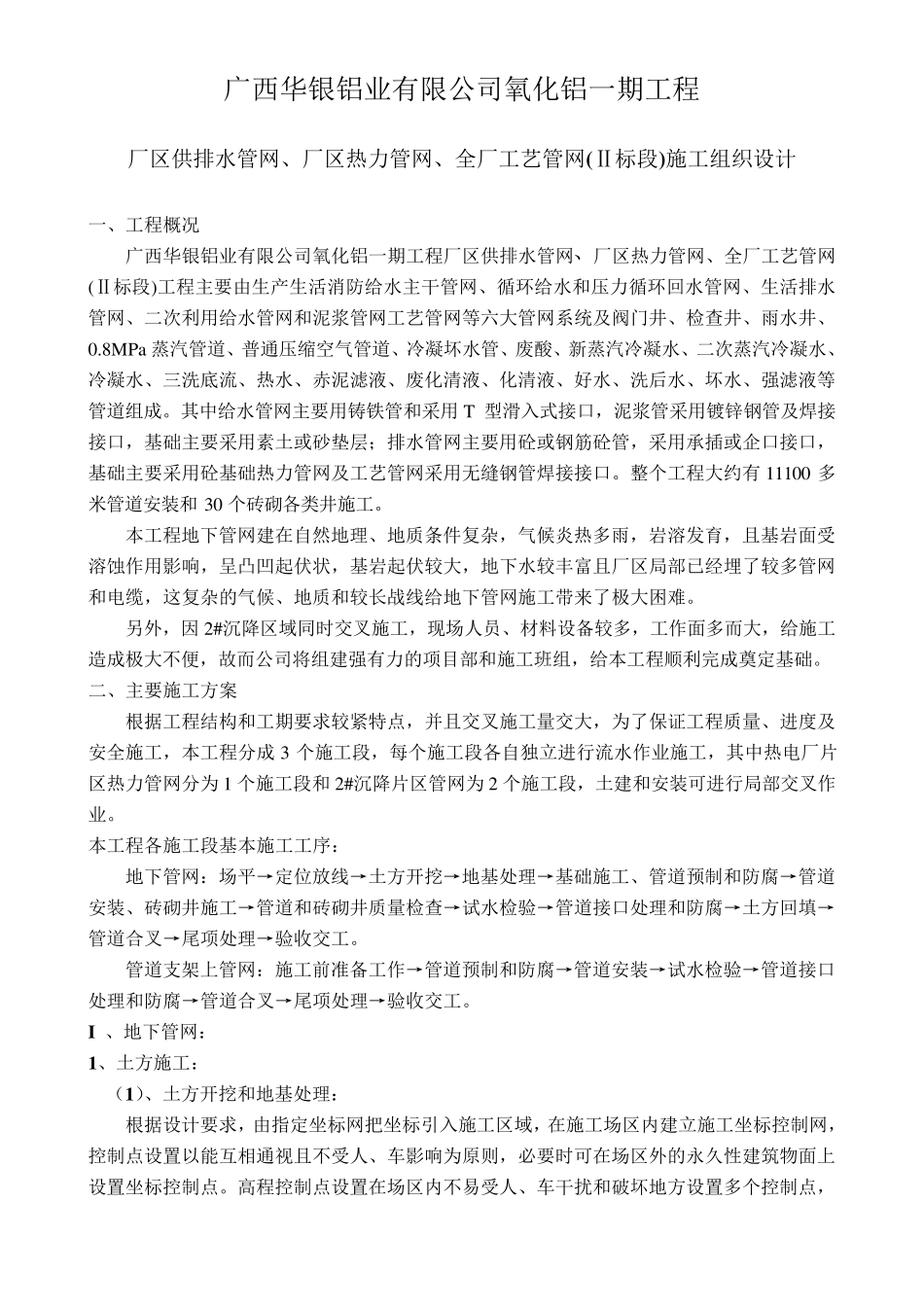

目 录 一、 工程概况 2 二、 主要施工方案 2 三、 工程投入的主要施工机械设备计划 15 四、 劳动力安排计划 15 五、 确保工程质量的技术组织措施 17 六、 确保安全生产的技术组织措施 20 七、 确保文明施工技术组织措施 24 八、 确保施工进度工期技术组织措施 24 九、 施工平面布置 25 十、 土石方爆破方案 26 十一、工程横道图 29 广西华银铝业有限公司氧化铝一期工程 厂区供排水管网、厂区热力管网、全厂工艺管网(Ⅱ标段)施工组织设计 一、工程概况 广西华银铝业有限公司氧化铝一期工程厂区供排水管网、厂区热力管网、全厂工艺管网(Ⅱ标段)工程主要由生产生活消防给水主干管网、循环给水和压力循环回水管网、生活排水管网、二次利用给水管网和泥浆管网工艺管网等六大管网系统及阀门井、检查井、雨水井、0.8MPa蒸汽管道、普通压缩空气管道、冷凝坏水管、废酸、新蒸汽冷凝水、二次蒸汽冷凝水、冷凝水、三洗底流、热水、赤泥滤液、废化清液、化清液、好水、洗后水、坏水、强滤液等管道组成。其中给水管网主要用铸铁管和采用 T 型滑入式接口，泥浆管采用镀锌钢管及焊接接口，基础主要采用素土或砂垫层；排水管网主要用砼或钢筋砼管，采用承插或企口接口，基础主要采用砼基础热力管网及工艺管网采用无缝钢管焊接接口。整个工程大约有11100 多米管道安装和 30 个砖砌各类井施工。 本工程地下管网建在自然地理、地质条件复杂，气候炎热多雨，岩溶发育，且基岩面受溶蚀作用影响，呈凸凹起伏状，基岩起伏较大，地下水较丰富且厂区局部已经埋了较多管网和电缆，这复杂的气候、地质和较长战线给地下管网施工带来了极大困难。 另外，因 2#沉降区域同时交叉施工，现场人员、材料设备较多，工作面多而大，给施工造成极大不便，故而公司将组建强有力的项目部和施工班组，给本工程顺利完成奠定基础。 二、主要施工方案 根据工程结构和工期要求较紧特点，并且交叉施工量交大，为了保证工程质量、进度及安全施工，本工程分成 3 个施工段，每个施工段各自独立进行流水作业施工，其中热电厂片区热力管网分为 1 个施工段和 2#沉降片区管网为 2 个施工段，土建和安装可进行局部交叉作业。 本工程各施工段基本施工工序： 地下管网：场平→定位放线→土方开挖→地基处理→基础施工、管道预制和防腐→管道安装、砖砌井施工→管道和砖砌井质量检查→试水检验→管道接口处理和防腐→土方回填→管道合叉→尾项处理→...
