地下车库灯具安装施工工法VIP免费

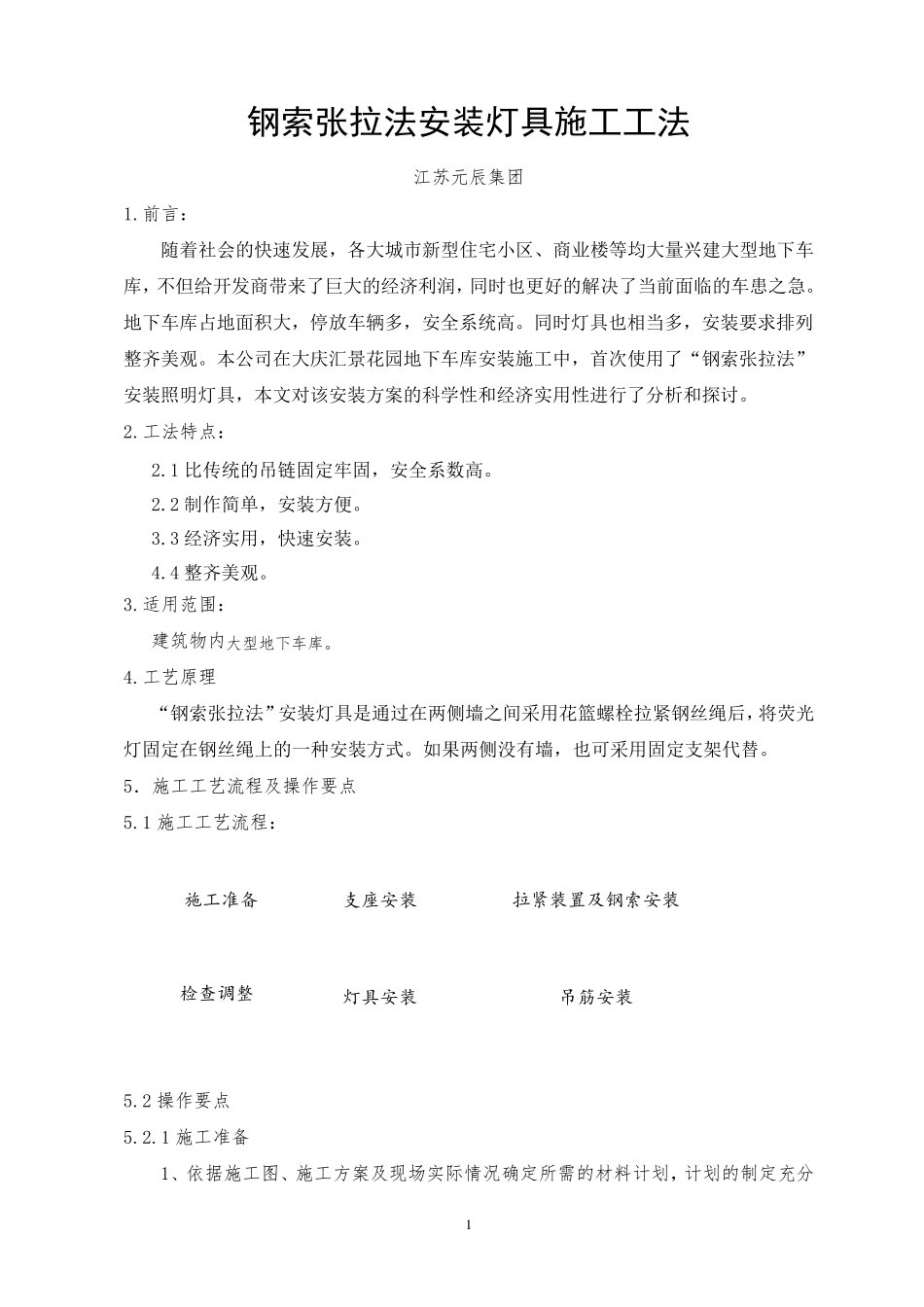

1 施工准备 拉紧装置及钢索安装 支座安装 灯具安装 吊筋安装 检查调整 钢索张拉法安装灯具施工工法 江苏元辰集团 1.前言： 随着社会的快速发展，各大城市新型住宅小区、商业楼等均大量兴建大型地下车库，不但给开发商带来了巨大的经济利润，同时也更好的解决了当前面临的车患之急。地下车库占地面积大，停放车辆多，安全系统高。同时灯具也相当多，安装要求排列整齐美观。本公司在大庆汇景花园地下车库安装施工中，首次使用了“钢索张拉法”安装照明灯具，本文对该安装方案的科学性和经济实用性进行了分析和探讨。 2.工法特点： 2.1 比传统的吊链固定牢固，安全系数高。 2.2 制作简单，安装方便。 3.3 经济实用，快速安装。 4.4 整齐美观。 3.适用范围： 建筑物内大型地下车库。 4.工艺原理 “钢索张拉法”安装灯具是通过在两侧墙之间采用花篮螺栓拉紧钢丝绳后，将荧光灯固定在钢丝绳上的一种安装方式。如果 两侧没 有 墙，也可 采用固定支 架 代 替 。 5．施工工艺流程及操作要点 5.1 施工工艺流程： 5.2 操作要点 5.2.1 施工准备 1、依据施工图、施工方案及现场实际情况确定所需的材料计划，计划的制定充分 2 考虑材料的生产周期及运输时间。确保按时提供至现场。 2、做好材料的进场验收和保管，对进场材料按图纸、方案及规范严格检验。 3、施工作业人员现场制作安装前要做好相关技术交底工作。 4、制作完成拉紧装置支座以及固定支架。及时做好除锈刷油工作。 5.2.2 支座安装 1、用激光水准仪确定支座安装标高。要求整个车库统一标高。 2、将各照明回路安装位置按图纸要求在天棚和两边剪力墙上做好记号。同时必须充分考虑偏开棚下采暖管道、给水管道、排水管道、消防管道、配电桥架的安装位置。 3、支座分三类情况：一是剪力墙上直接采用膨胀螺栓安装支座；二是砖墙上采用穿墙螺栓安装支座；三是无墙情况下采用固定支架安装支座。如下图。 3 5.2.3 拉紧装置及钢索安装 1、安装钢索前，先将两端花篮螺栓调松至最大状态。 2、先在一侧将钢丝绳用绳扣固定于花篮螺栓上，另一侧采用紧线器将钢丝绳初步拉紧，然后用绳扣固定于花篮螺栓上。松开紧线器。 5.2.4 吊筋安装 为保证钢索松驰度一致，每隔一定距离安装一根吊筋，吊筋通常采用Φ6 热镀锌通丝。 5.2.5 灯具安装 荧光灯由专用卡具固定与钢丝绳上，安装灯具切实调整好灯具横向位置，确保横向位置一致。做到美观整齐。 4 5.2.6 检...
