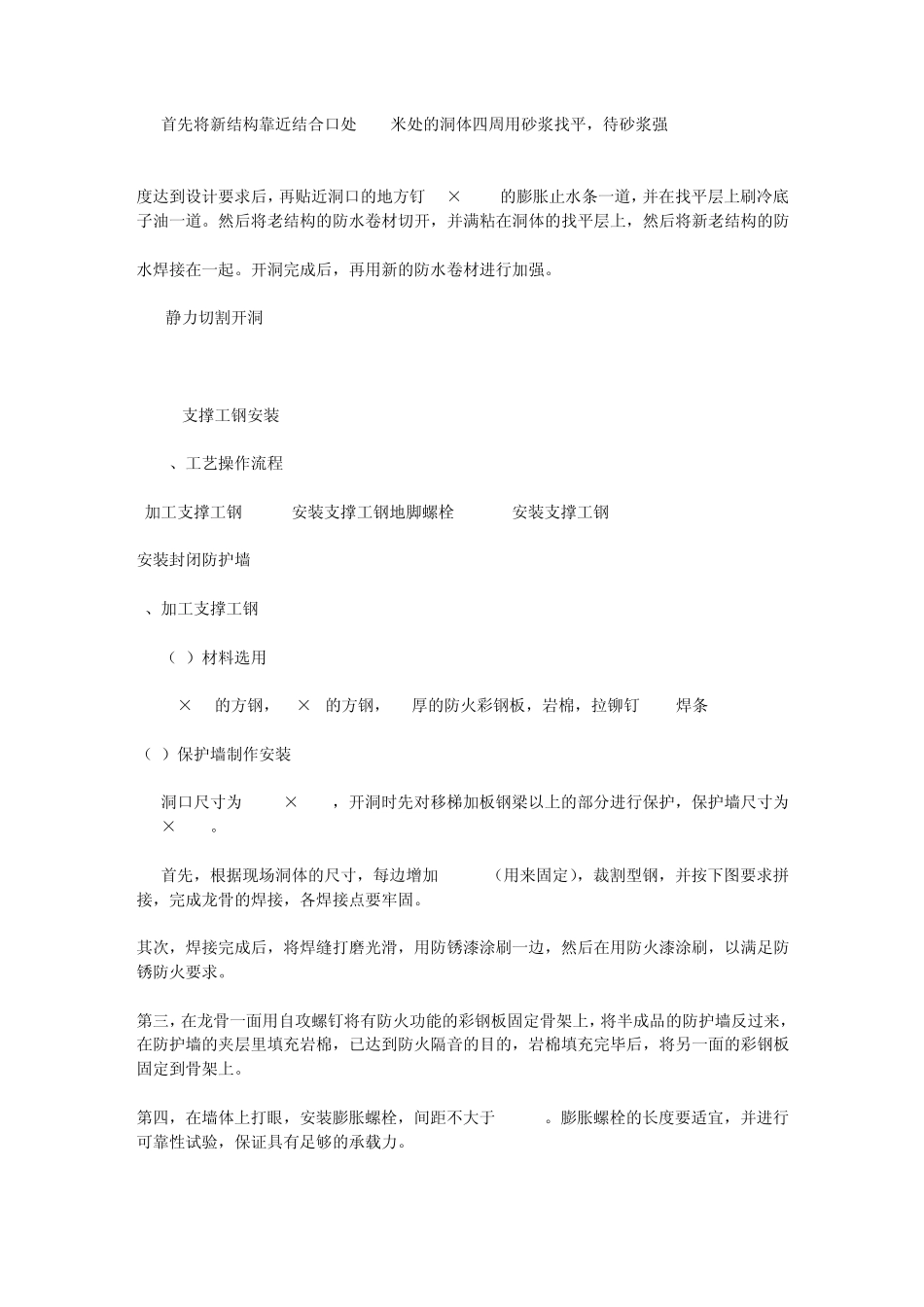

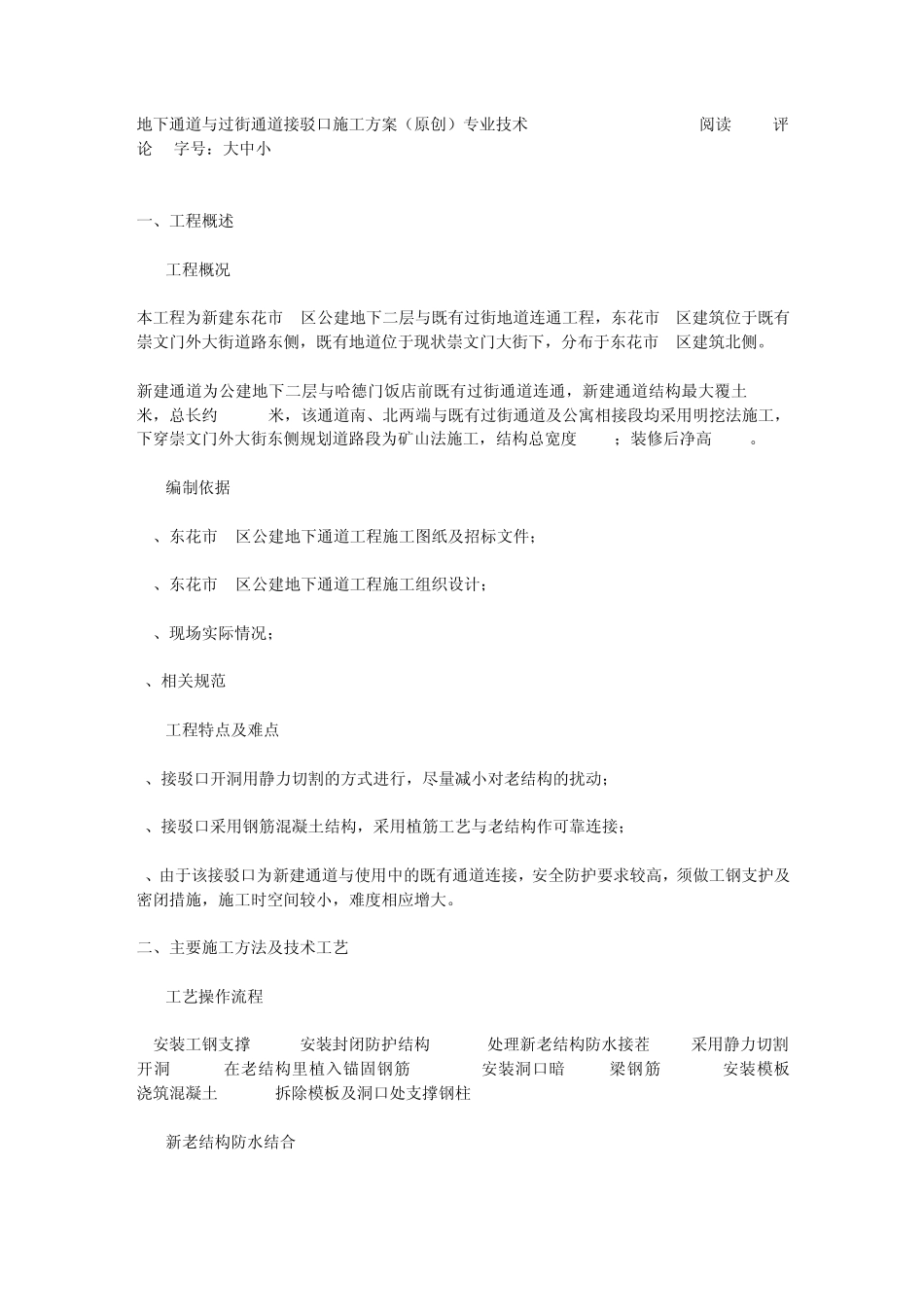

地下通道与过街通道接驳口施工方案（原创）专业技术 2009-08-07 11:42:03 阅读175 评论2 字号：大中小 一、工程概述 1.1工程概况 本工程为新建东花市 A区公建地下二层与既有过街地道连通工程，东花市 A区建筑位于既有崇文门外大街道路东侧，既有地道位于现状崇文门大街下，分布于东花市 A区建筑北侧。 新建通道为公建地下二层与哈德门饭店前既有过街通道连通，新建通道结构最大覆土 5.02米，总长约 103.3米，该通道南、北两端与既有过街通道及公寓相接段均采用明挖法施工，下穿崇文门外大街东侧规划道路段为矿山法施工，结构总宽度 6.5m；装修后净高 2.5m。 1.2编制依据 1、东花市 A区公建地下通道工程施工图纸及招标文件； 2、东花市 A区公建地下通道工程施工组织设计； 3、现场实际情况； 4、相关规范 1.3工程特点及难点 1、接驳口开洞用静力切割的方式进行，尽量减小对老结构的扰动； 2、接驳口采用钢筋混凝土结构，采用植筋工艺与老结构作可靠连接； 3、由于该接驳口为新建通道与使用中的既有通道连接，安全防护要求较高，须做工钢支护及密闭措施，施工时空间较小，难度相应增大。 二、主要施工方法及技术工艺 2.1工艺操作流程 安装工钢支撑 安装封闭防护结构 处理新老结构防水接茬 采用静力切割开洞 在老结构里植入锚固钢筋 安装洞口暗 梁钢筋 安装模板 浇筑混凝土 拆除模板及洞口处支撑钢柱 2.2新老结构防水结合 首先将新结构靠近结合口处0.5米处的洞体四周用砂浆找平，待砂浆强 度达到设计要求后，再贴近洞口的地方钉20×30mm的膨胀止水条一道，并在找平层上刷冷底子油一道。然后将老结构的防水卷材切开，并满粘在洞体的找平层上，然后将新老结构的防 水焊接在一起。开洞完成后，再用新的防水卷材进行加强。 2.3静力切割开洞 2.3.1支撑工钢安装 1、工艺操作流程 加工支撑工钢 安装支撑工钢地脚螺栓 安装支撑工钢 安装封闭防护墙 2、加工支撑工钢 （1）材料选用 5×10的方钢， 5×5的方钢， 5厚的防火彩钢板，岩棉，拉铆钉,E40焊条 （2）保护墙制作安装 洞口尺寸为 5.1m×4.0m，开洞时先对移梯加板钢梁以上的部分进行保护，保护墙尺寸为6.1×4.0m。 首先，根据现场洞体的尺寸，每边增加 500mm（用来固定），裁割型钢，并按下图要求拼接，完成龙骨的焊接，各焊接点要牢固。 其次，焊接完成后，将焊缝打磨光滑，用防锈漆涂刷一边，然后在用防火漆涂刷，以满足防锈防火要求。 第...
