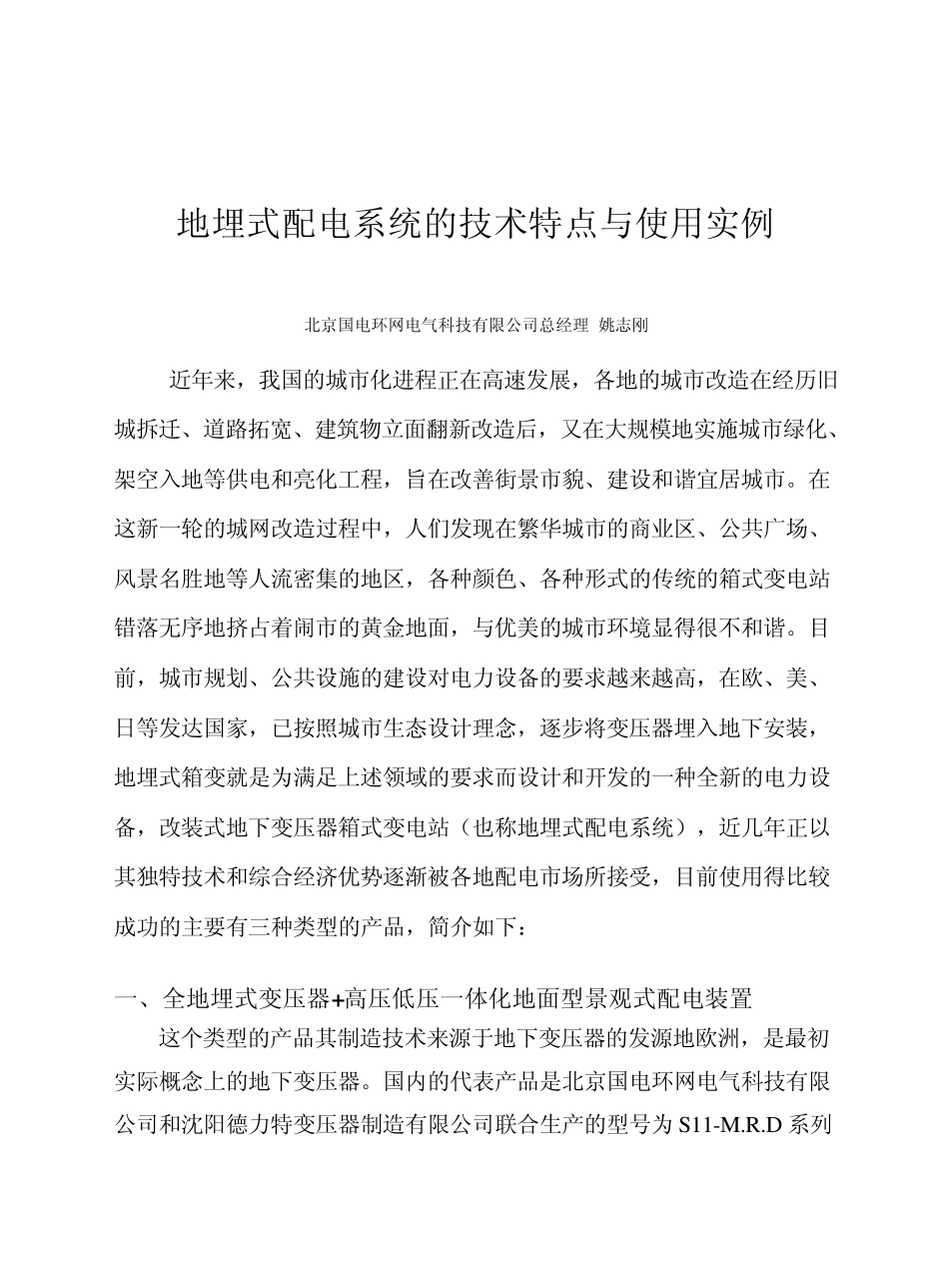

地埋式配电系统的技术特点与使用实例 北京国电环网电气科技有限公司总经理 姚志刚 近年来，我国的城市化进程正在高速发展，各地的城市改造在经历旧城拆迁、道路拓宽、建筑物立面翻新改造后，又在大规模地实施城市绿化、架空入地等供电和亮化工程，旨在改善街景市貌、建设和谐宜居城市。在这新一轮的城网改造过程中，人们发现在繁华城市的商业区、公共广场、风景名胜地等人流密集的地区，各种颜色、各种形式的传统的箱式变电站错落无序地挤占着闹市的黄金地面，与优美的城市环境显得很不和谐。目前，城市规划、公共设施的建设对电力设备的要求越来越高，在欧、美、日等发达国家，已按照城市生态设计理念，逐步将变压器埋入地下安装，地埋式箱变就是为满足上述领域的要求而设计和开发的一种全新的电力设备，改装式地下变压器箱式变电站（也称地埋式配电系统），近几年正以其独特技术和综合经济优势逐渐被各地配电市场所接受，目前使用得比较成功的主要有三种类型的产品，简介如下： 一、全地埋式变压器+ 高压低压一体化地面型景观式配电装置 这个类型的产品其制造技术来源于地下变压器的发源地欧洲，是最初实际概念上的地下变压器。国内的代表产品是北京国电环网电气科技有限公司和沈阳德力特变压器制造有限公司联合生产的型号为 S11-M.R.D 系列产品，该产品在防水、密封、绝缘、防腐、防震、散热等方面采用了先进的技术和工艺方法, 该产品不但可以在城市配电网中不加保护直接安装在地下运行，也可直接浸没于河流，湖泊沼泽地；也可根据需要加保护地坑予以安装，是最新一代的电力变压器产品，也是地埋式箱变的先锋产品。高压低压一体化地面型景观式配电部分是该箱式变的灵活配置选择，可满足各类不同的设计要求。 其主要特点如下： 1、结构型式上：1）采用晶态优质冷轧硅钢片，连续卷制成铁芯结构。铁芯排列分平面复合型和立体三角型，有效缩短磁路。卷铁芯经退火处理，大大减小磁阻和激磁电流，降低损耗。与传统叠片式变压器相比：空载损耗下降 33%，空载激磁电流下降 80%，噪音下降 10dB以上。 2）高压侧和低压侧采用交联电缆出线，交联电缆通过变压器器身上端左右侧设置的一、二次电缆应力屏蔽箱引入箱体内部，使变压器在运行中受力均匀，提高电缆抗拉力和机械强度，达到防震的目的。 上述结构布局使地埋电力变压器实现了结构一体化，密封绝缘，消除了间隙放电现象；并且安装简便，运行安全可靠，可以有效的减小事故发生率，达到...
