地基注浆施工方案VIP专享VIP免费

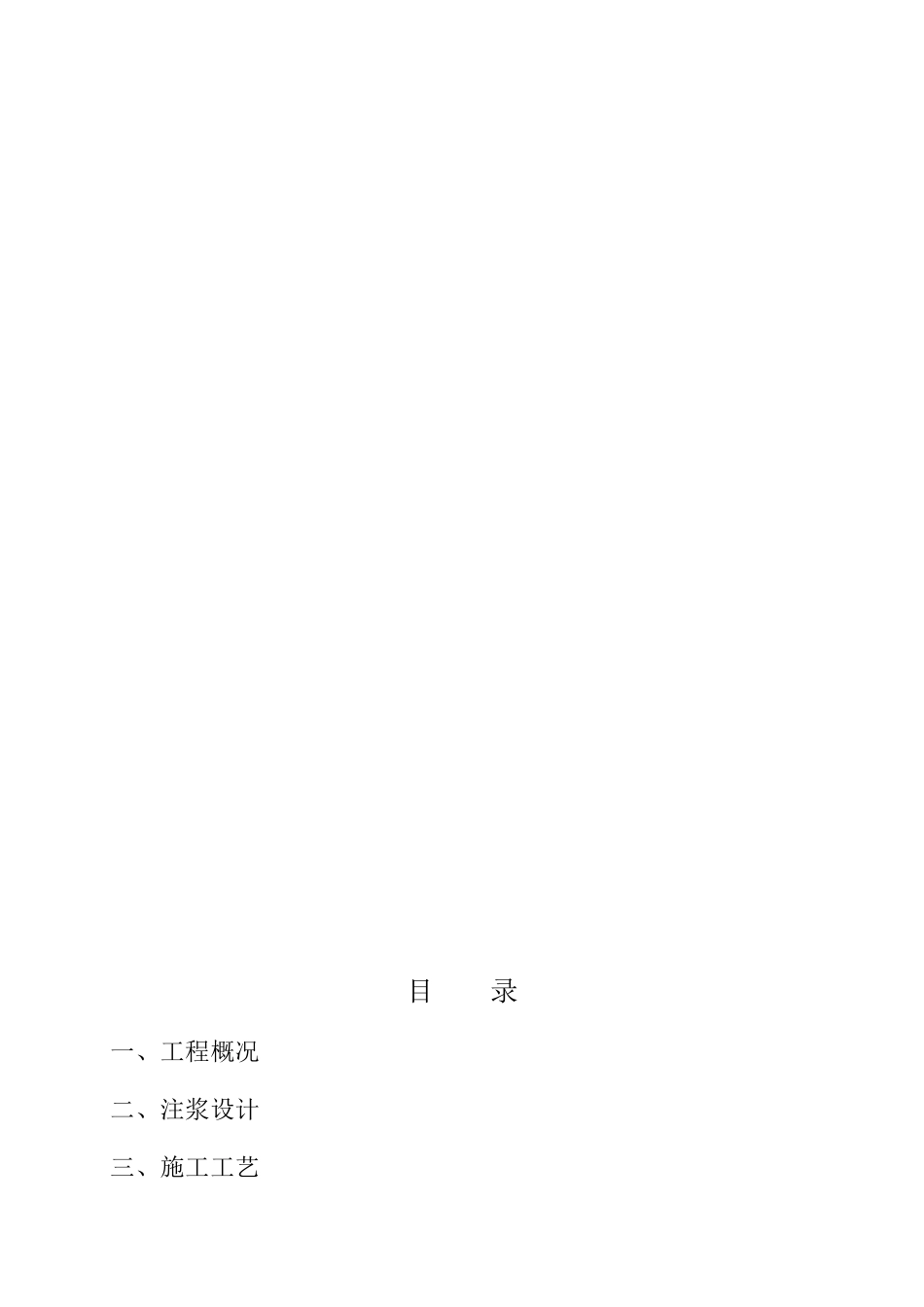

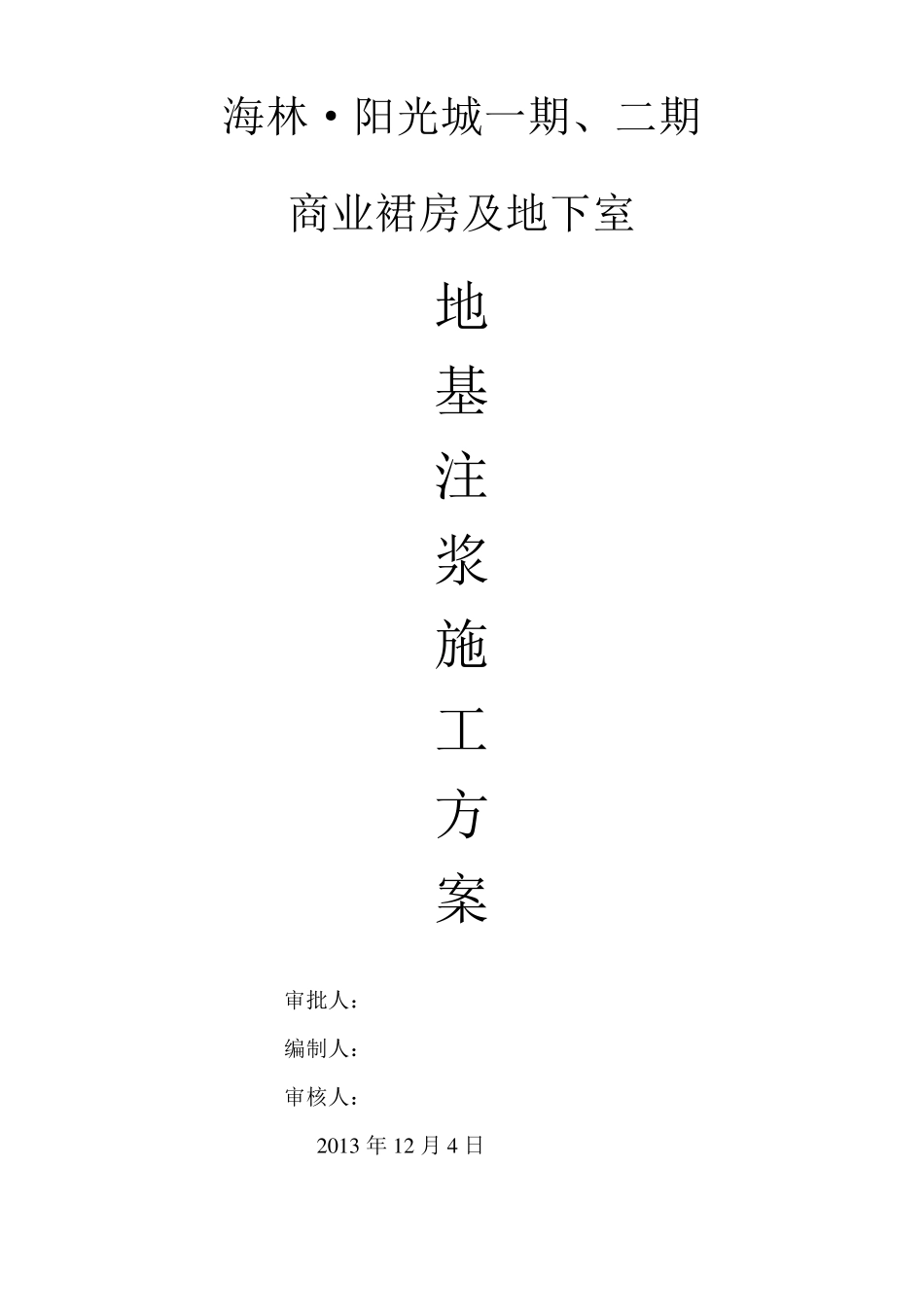

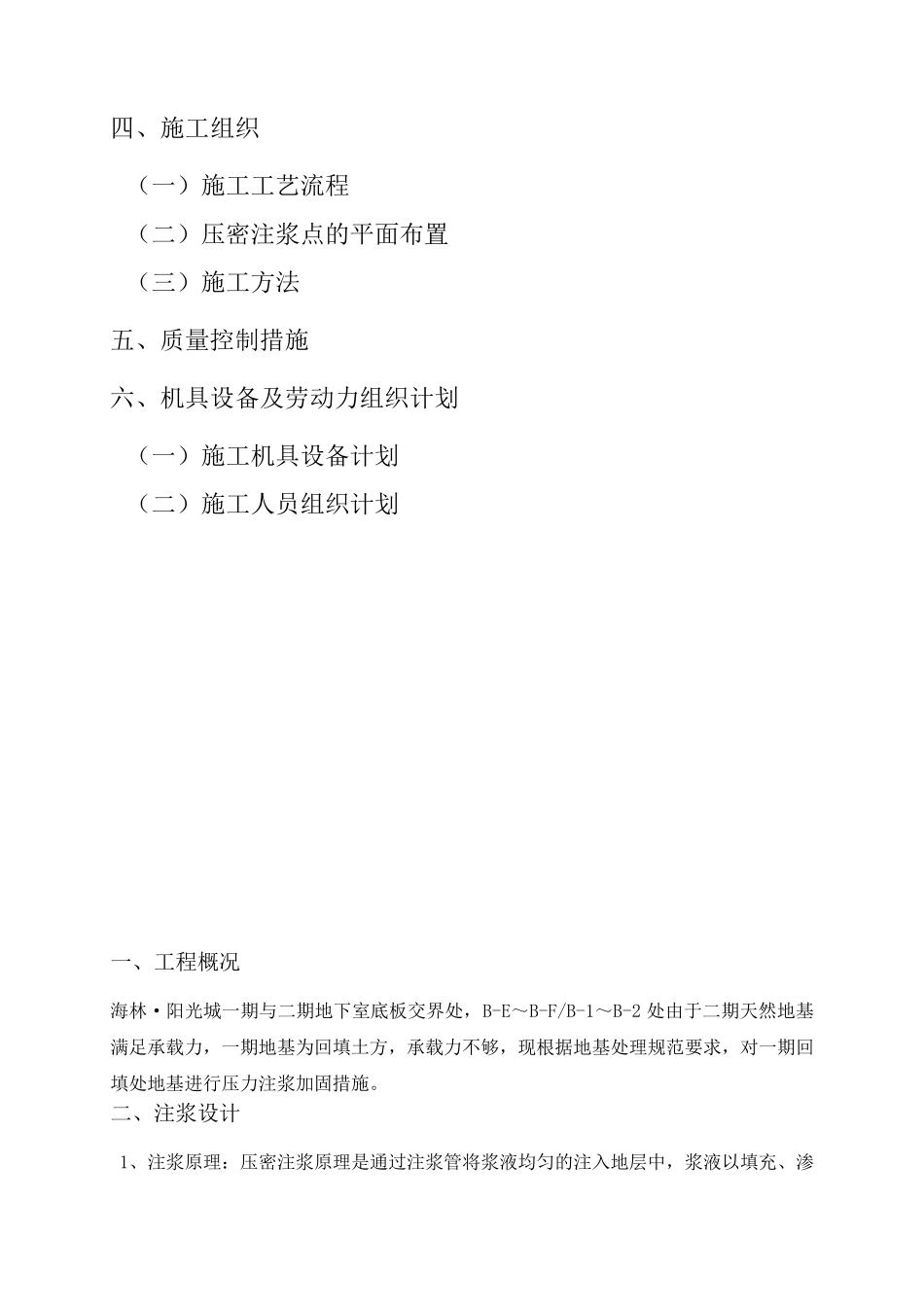

海林·阳光城一期、二期 商业裙房及地下室 地 基 注 浆 施 工 方 案 审批人： 编制人： 审核人： 2 0 1 3 年 1 2 月 4 日 目 录 一、工程概况 二、注浆设计 三、施工工艺 四、施工组织 （一）施工工艺流程 （二）压密注浆点的平面布置 （三）施工方法 五、质量控制措施 六、机具设备及劳动力组织计划 （一）施工机具设备计划 （二）施工人员组织计划 一、工程概况 海林·阳光城一期与二期地下室底板交界处，B-E～B-F/B-1～B-2 处由于二期天然地基满足承载力，一期地基为回填土方，承载力不够，现根据地基处理规范要求，对一期回填处地基进行压力注浆加固措施。 二、注浆设计 1、注浆原理：压密注浆原理是通过注浆管将浆液均匀的注入地层中，浆液以填充、渗 透和挤密等方式，赶走土颗粒间或岩土裂隙中的水份和空气后占据其位置，经人工控制一定时间后，浆液将原来松散的土粒或裂隙胶结成一个整体。从而使基底得到加固，减少沉降。 2、根据底板的后浇带，地基处理压缩层范围参照规范，加固范围每边外扩 500mm；注浆深度为 5.0m，注浆空间为 0.8～1.0m，注浆影响半径为 0.5m，孔径 =43mm（过小）；综合考虑实取孔间距 1m，以保证处理后地基连成一体。考虑浆液的均匀渗透，根据底板（长度）按长型布孔。具体布置详见施工布置图。 3、浆液配置：因考虑到现场的实际情况，注浆量每米孔深注浆水泥用量暂定80kg。水泥浆采用P.O32.5普通硅酸盐水泥配置，水泥浆的水灰比0.5 。注浆压力为 0.2-0.4Mpa。 三、施工工艺 压密注浆将全部展开施工，注浆按梅花型施工，待水泥浆达到一定强度后再施工另一半。注浆压力为外部围幕0.2-0.3mpa，中间部分0.3-0.4mpa，根据地层变 化 可 适 当 进行 调 整。注浆流 量根据规范要 求 为 7-10L/min。注浆量根据《 地基处理手 册 》 浆液用量Q = k .v.n.1000 根据勘 察 报 告 和规范，渗透系 数 K 取 10-3cm/s(考虑扩散半径 500mm)；施工过程 中应 做 好 详细 施工记 录 ，并 进 行 地面 变 形 测 量监 控；施工结束 后，请 提 供 有 关施工报 告 给 设 计 单 位。压密注浆施工需 加强施工质 量管 理。若 遇 特 殊 情况，须 及 时与 设计 单 位联 系 研 究 处理。 四 、施工组 织 （一）施工工艺流 程 （见下 图）： 定位放 线 材 料 进 场 沉 管 制 备 浆 液 材 料 检 验...
