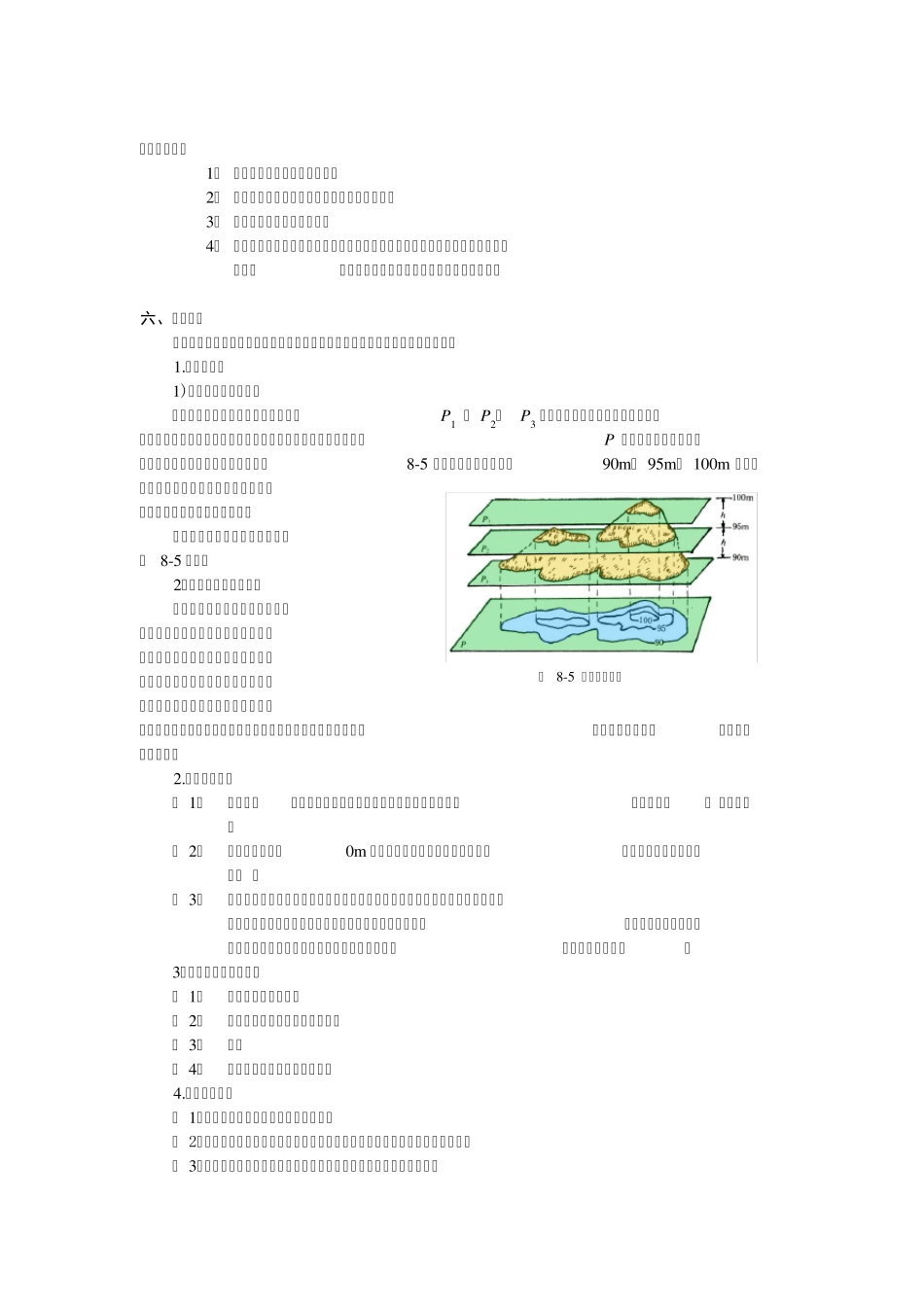

第 六 章 地 形 图 基 本 知 识 一 、学习目的与要求 1.掌握地形图的基本知识。 2.理解地形图的分幅与编号。 3.了确测图的准备工作的。 4.掌握常规测图方法。 5.了解地形图的绘制。 6．掌握地形图的识读和应用。 二、课程内容与知 识 点 第 一 节 地形图的基本知识 一、地形图 按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。 平面图：只表示地物不表示地貌。 二、测图比例尺 图上某一线段的长度与地面上相应线段的水平距离D 之比，通常以分子等于1 的分数形式表示，即：1/M， M 称为比例尺分母。 1、 数字比例尺： 1/M 2、 图示比例尺 三、地形图分类 1、 大比例尺地形图1： 500~1： 5000 2、 中比例尺地形图 1： 5000~1： 10 万 3、 小比例尺地形图：小于1： 20 万 四、比例尺精度 人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm 所代表的地面上的实地距离称为比例尺精度。即： 比例尺精度=0.1M（ mm） 根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1 所列。 表 8-1 比例尺 1： 500 1： 1000 1： 2000 1： 5000 比例尺精度（m） 0.05 0.10 0.20 0.50 第 一 节 地 形 在图 上的表示方法 一、地物的表示方法 五、地物符号 1、 比例符号：如房屋、池塘等， 2、 非比例符号：如水井、独立树、测量控制点等 3、 半依比例尺符号：线状地物 4、 注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇 名、道路名、高程注记、平面控制点点号等。 六、地貌符号 地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。 1.等高线原理 1)等高线的形成和定义 用不同高程而间隔相等的一组水平面P1 ， P2， P3 与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P 上，便得到表示该地表面的一些闭合曲线，即等高线。如图8-5 所示的就是地面高程为90m 、 95m 、 100m 的等高线，所以等高线就是地面上高程相等的相邻点连接而成的闭合曲线。 用等高线表示的几种典型地貌如图 8-5 所示。 2）等高距和等高线平距 两条相邻等高线的高差称为等高距。相邻等高线间的水平距离...
