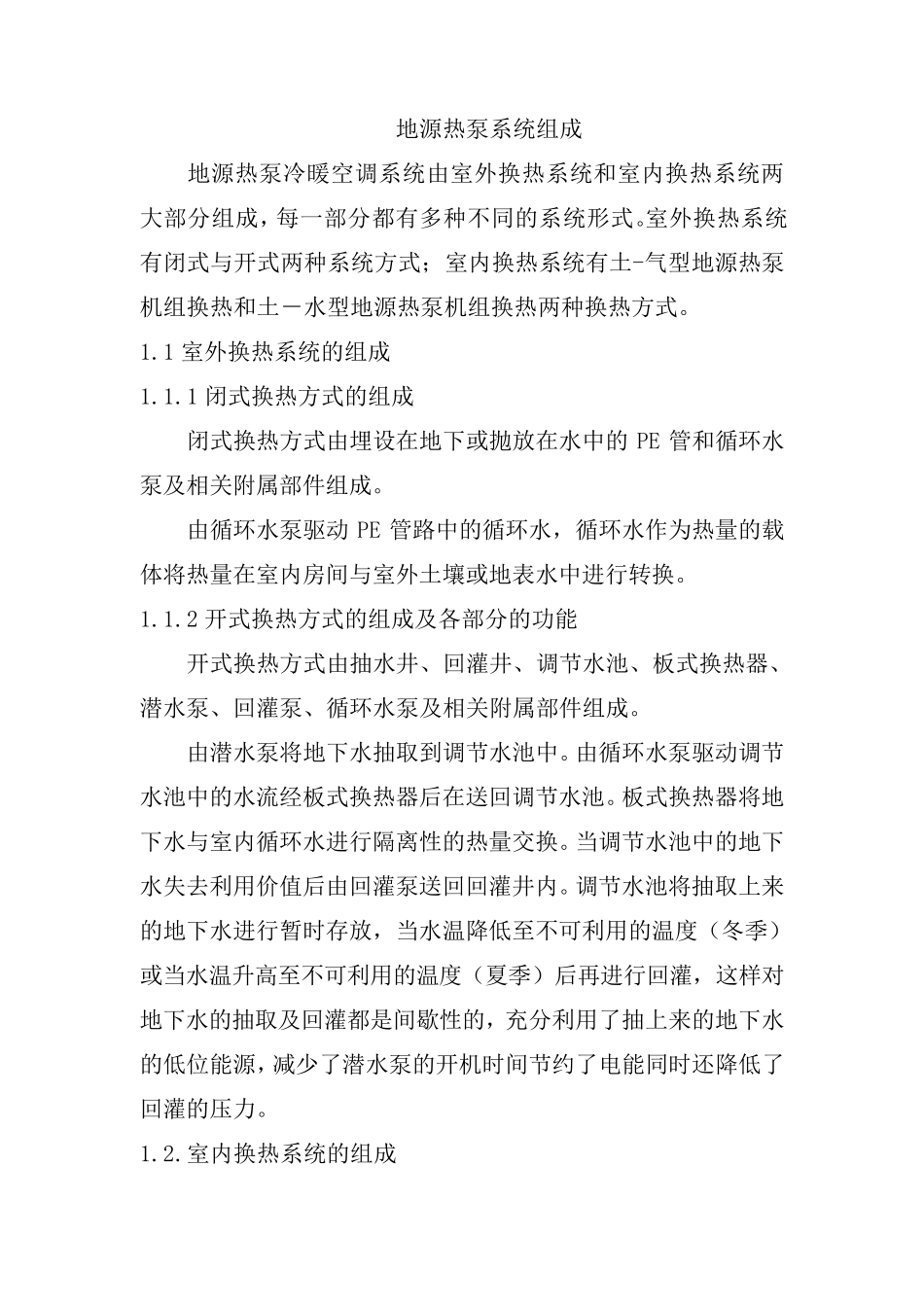

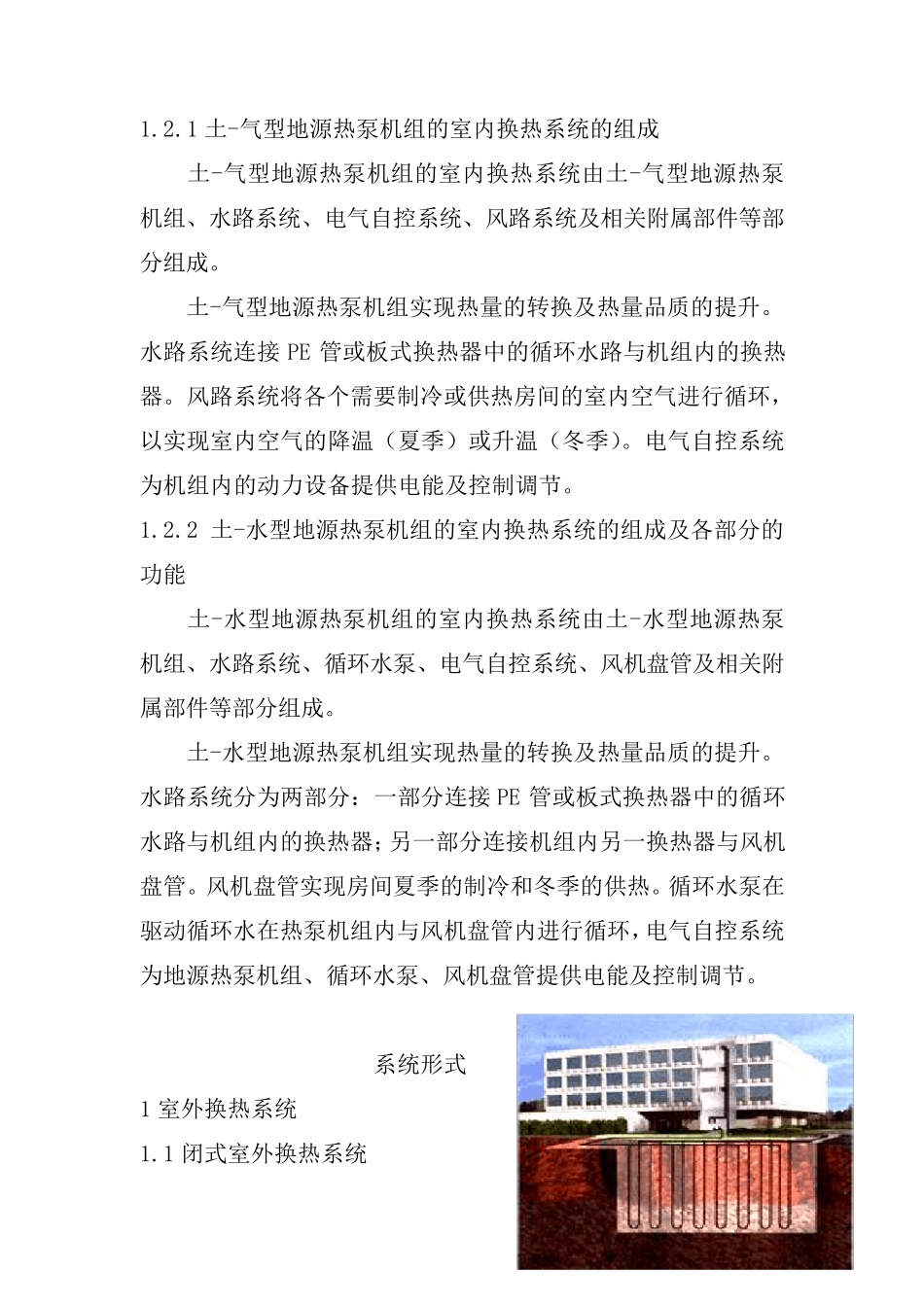

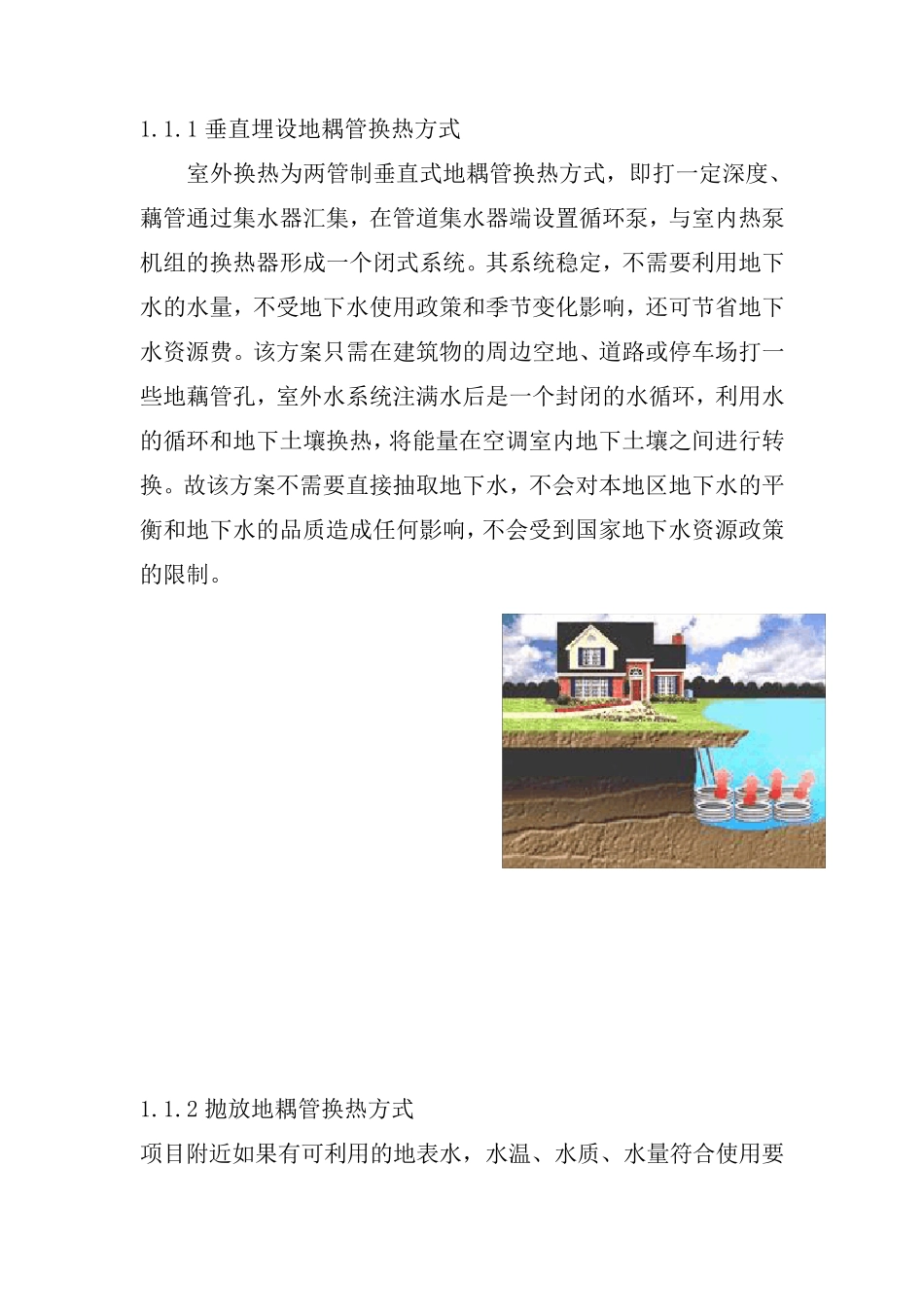

地源热泵系统组成 地源热泵冷暖空调系统由室外换热系统和室内换热系统两大部分组成，每一部分都有多种不同的系统形式。室外换热系统有闭式与开式两种系统方式；室内换热系统有土-气型地源热泵机组换热和土－水型地源热泵机组换热两种换热方式。 1.1 室外换热系统的组成 1.1.1 闭式换热方式的组成 闭式换热方式由埋设在地下或抛放在水中的PE 管和循环水泵及相关附属部件组成。 由循环水泵驱动PE 管路中的循环水，循环水作为热量的载体将热量在室内房间与室外土壤或地表水中进行转换。 1.1.2 开式换热方式的组成及各部分的功能 开式换热方式由抽水井、回灌井、调节水池、板式换热器、潜水泵、回灌泵、循环水泵及相关附属部件组成。 由潜水泵将地下水抽取到调节水池中。由循环水泵驱动调节水池中的水流经板式换热器后在送回调节水池。板式换热器将地下水与室内循环水进行隔离性的热量交换。当调节水池中的地下水失去利用价值后由回灌泵送回回灌井内。调节水池将抽取上来的地下水进行暂时存放，当水温降低至不可利用的温度（冬季）或当水温升高至不可利用的温度（夏季）后再进行回灌，这样对地下水的抽取及回灌都是间歇性的，充分利用了抽上来的地下水的低位能源，减少了潜水泵的开机时间节约了电能同时还降低了回灌的压力。 1.2.室内换热系统的组成 1.2.1 土-气型地源热泵机组的室内换热系统的组成 土-气型地源热泵机组的室内换热系统由土-气型地源热泵机组、水路系统、电气自控系统、风路系统及相关附属部件等部分组成。 土-气型地源热泵机组实现热量的转换及热量品质的提升。水路系统连接 PE 管或板式换热器中的循环水路与机组内的换热器。风路系统将各个需要制冷或供热房间的室内空气进行循环，以实现室内空气的降温（夏季）或升温（冬季）。电气自控系统为机组内的动力设备提供电能及控制调节。 1.2.2 土-水型地源热泵机组的室内换热系统的组成及各部分的功能 土-水型地源热泵机组的室内换热系统由土-水型地源热泵机组、水路系统、循环水泵、电气自控系统、风机盘管及相关附属部件等部分组成。 土-水型地源热泵机组实现热量的转换及热量品质的提升。水路系统分为两部分：一部分连接 PE 管或板式换热器中的循环水路与机组内的换热器；另一部分连接机组内另一换热器与风机盘管。风机盘管实现房间夏季的制冷和冬季的供热。循环水泵在驱动循环水在热泵机组内与风机盘管内进行循环，电气自控系统为地源热泵机组、循环水泵、...
