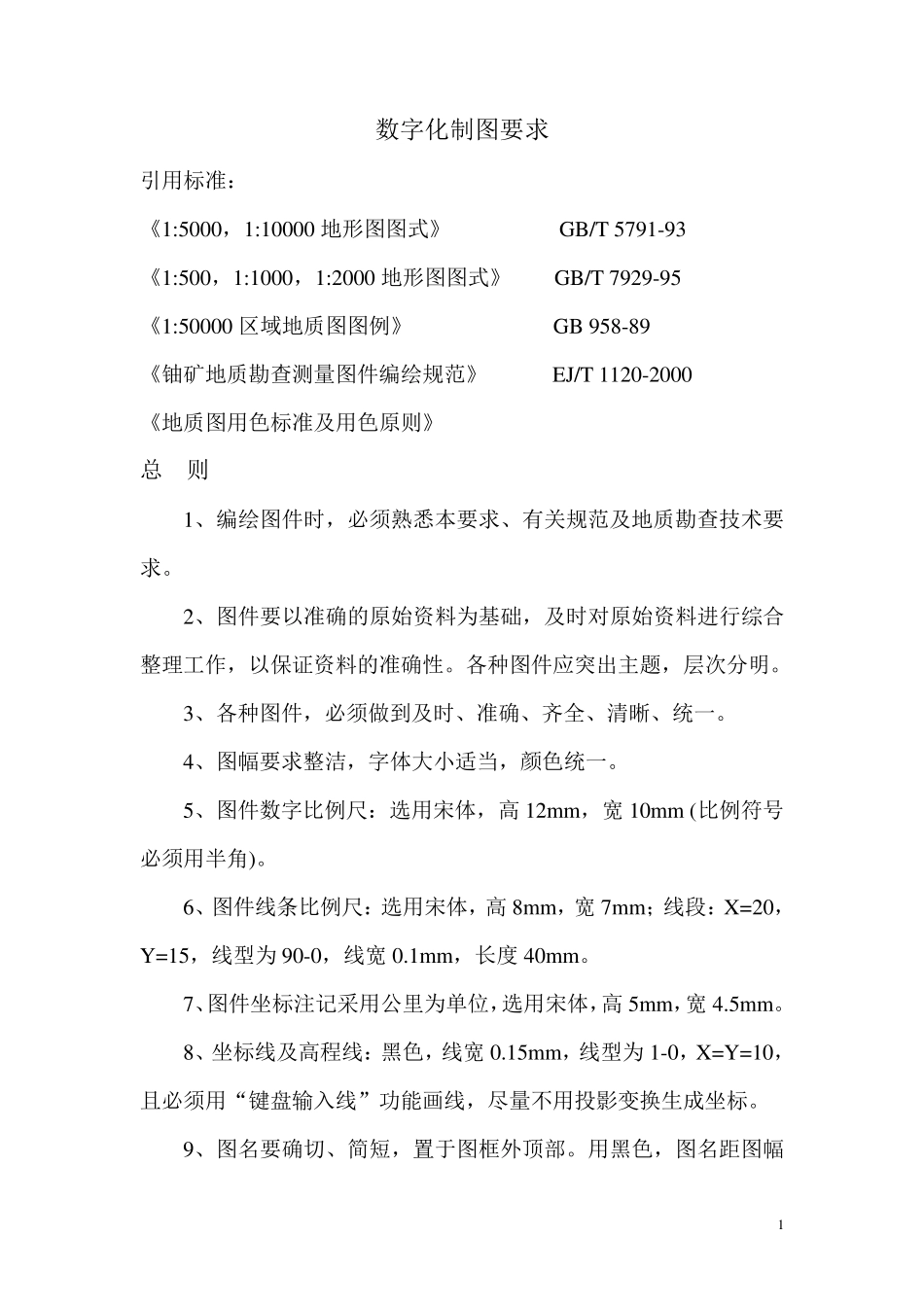

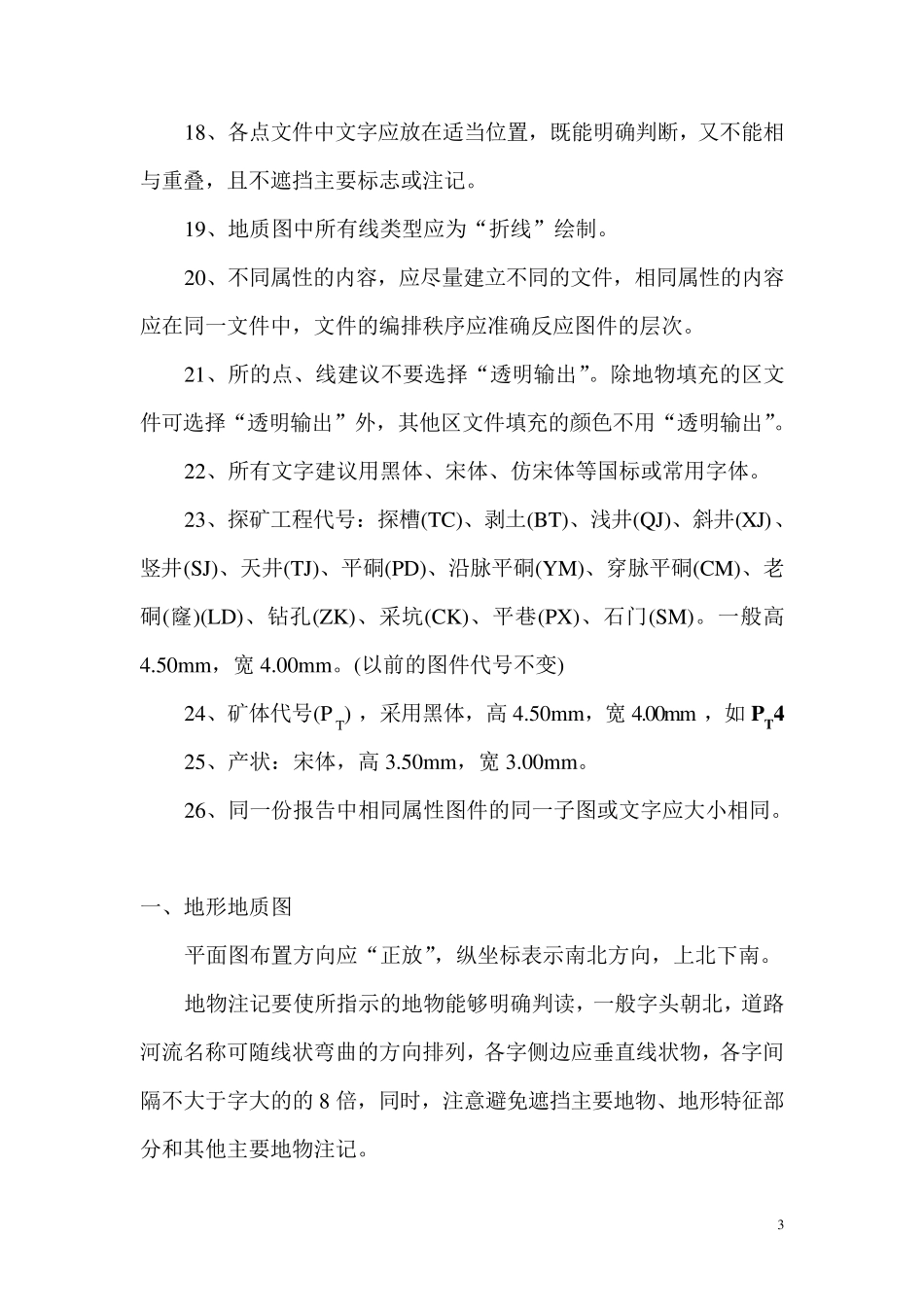

1 数字化制图要求 引用标准: 《1:5000,1:10000 地形图图式》 GB/T 5791-93 《1:500,1:1000,1:2000 地形图图式》 GB/T 7929-95 《1:50000 区域地质图图例》 GB 958-89 《铀矿地质勘查测量图件编绘规范》 EJ/T 1120-2000 《地质图用色标准及用色原则》 总 则 1、编绘图件时,必须熟悉本要求、有关规范及地质勘查技术要求。 2、图件要以准确的原始资料为基础,及时对原始资料进行综合整理工作,以保证资料的准确性。各种图件应突出主题,层次分明。 3、各种图件,必须做到及时、准确、齐全、清晰、统一。 4、图幅要求整洁,字体大小适当,颜色统一。 5、图件数字比例尺:选用宋体,高12mm,宽10mm (比例符号必须用半角)。 6、图件线条比例尺:选用宋体,高8mm,宽7mm;线段:X=20,Y=15,线型为90-0,线宽0.1mm,长度40mm。 7、图件坐标注记采用公里为单位,选用宋体,高5mm,宽4.5mm。 8、坐标线及高程线:黑色,线宽0.15mm,线型为1-0,X=Y=10,且必须用“键盘输入线”功能画线,尽量不用投影变换生成坐标。 9、图名要确切、简短,置于图框外顶部。用黑色,图名距图幅 2 两边大于50m m ,字大小根据实际而定。 10、图外框线与内框线间距为12m m ,外框线宽为1.5m m ,内框线宽为0.15m m 。A3 或更小的图件,可适当酌减少。坐标线及图框线应采用“数字输入”,不能使用鼠标画制。 11、地层等符号用黑体,高4.5m m ,宽4.0m m ,尽量直接输入,不用子图库中符号,花岗岩可用子图表示,且应垂直向上,不旋转。 12、主要构造应有编号,构造编号字体用黑体,高4.5m m ,宽4.0m m ,数字编号须用下标表示(如F800 )。 13、图例中应包括图内所给的各种符号及色调,地形图上的惯用符号可不列出,图例与图幅内容一致,尽可能使用最简明的技术语言。图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它,最后为工作范围。同一类型图例应按时代顺序由新到老排列。 14、图例框长为12m m ,高8m m ,线宽为0.15m m 。图例上下间距一般为12-16m m ,等间距分布。 15、图例中“图例”黑体,高8m m ,宽7m m 。 16、图例描述的字体用宋体,高5m m ,宽4.5m m (若写成两行文字,则高4m m ,宽3.5m m )。当图例框中的文字和符合大于图例框时,可适当缩小。 17、责任表采用统一的格式,可直接调用,修改文字内容。图名与图头一致,图号用“该报告图件总数-该图件...
