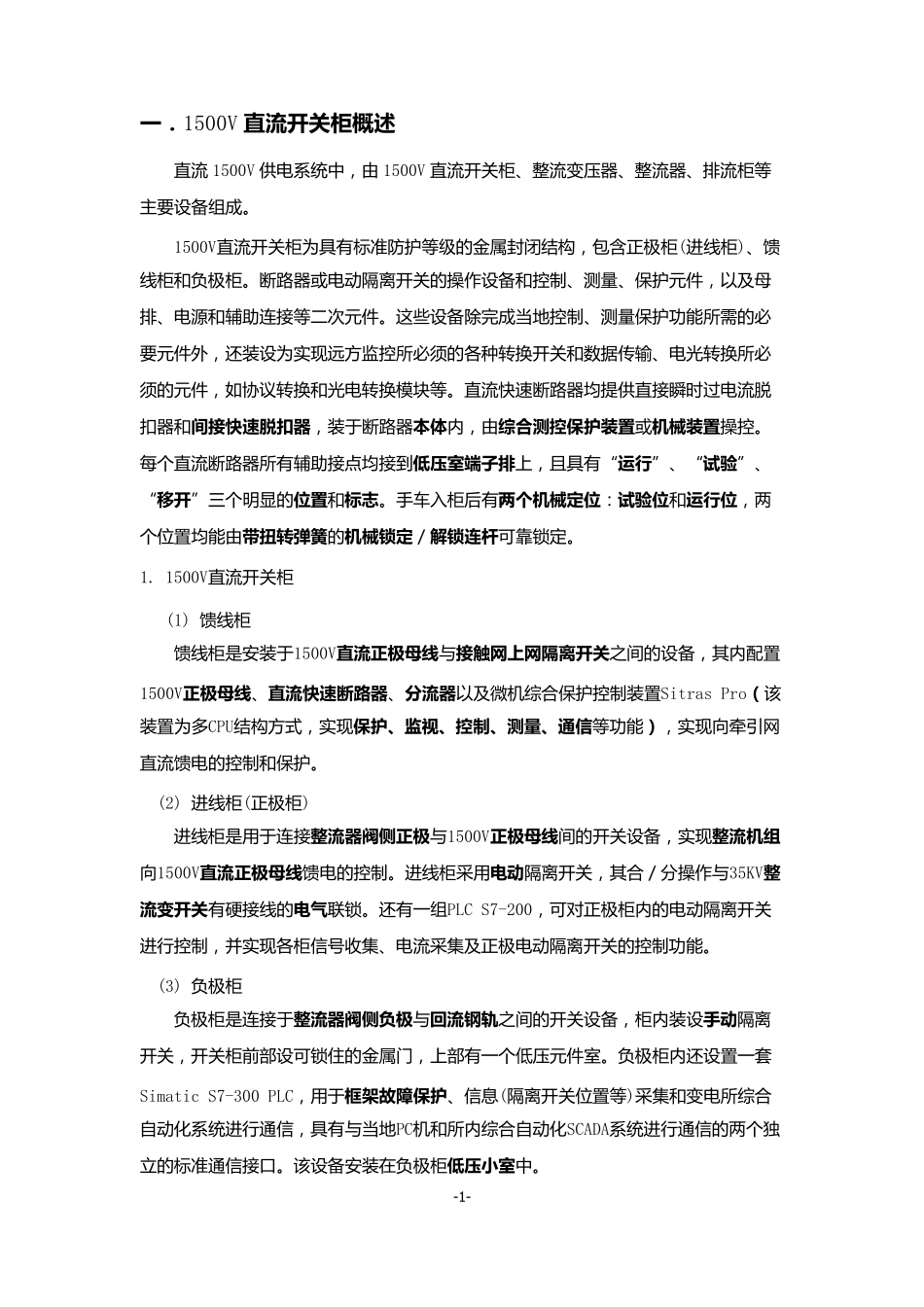

-1 - 一 ． 1500V 直 流 开 关 柜 概 述 直 流 1500V 供 电 系 统 中 ， 由 1500V 直 流 开 关 柜 、 整 流 变 压 器 、 整 流 器 、 排 流 柜 等主 要 设 备 组 成 。 1500V直 流 开 关 柜 为 具 有 标 准 防 护 等 级 的 金 属 封 闭 结 构 ， 包 含 正 极 柜 (进 线 柜 )、 馈线 柜 和 负 极 柜 。 断 路 器 或 电 动 隔 离 开 关 的 操 作 设 备 和 控 制 、 测 量 、 保 护 元 件 ， 以 及 母排 、 电 源 和 辅 助 连 接 等 二 次 元 件 。 这 些 设 备 除 完 成 当 地 控 制 、 测 量 保 护 功 能 所 需 的 必要 元 件 外 ， 还 装 设 为 实 现 远 方 监 控 所 必 须 的 各 种 转 换 开 关 和 数 据 传 输 、 电 光 转 换 所 必须 的 元 件 ， 如 协 议 转 换 和 光 电 转 换 模 块 等 。 直 流 快 速 断 路 器 均 提 供 直 接 瞬 时 过 电 流 脱扣 器 和 间 接 快 速 脱 扣 器 ， 装 于 断 路 器 本 体 内 ， 由 综 合 测 控 保 护 装 置 或 机 械 装 置 操 控 。每 个 直 流 断 路 器 所 有 辅 助 接 点 均 接 到 低 压 室 端 子 排 上 ， 且 具 有 “运 行 ”、 “试 验 ”、“移 开 ”三个 明显的 位 置 和 标 志 。 手车入柜 后有 两 个 机 械 定 位 ：试 验 位 和 运 行 位 ， 两个 位置均 能 由 带 扭 转 弹 簧 的 机 械 锁 定 ／解 锁 连 杆 可靠锁定。 1. 1500V直 流 开 关 柜 (1) 馈 线 柜 馈 线 柜 是安装 于 1500V直 流 正 极 母 线 与接 触 网 上 网 隔 离 开 关 之间的 设 备 ， 其内 配置1500V正 极 母 线 、 直 流 快 速 断 路 器 、 分 流 器 以 及 微机综合保 护 控 制 装 置Sitras Pro（ 该装 置为 多CPU结 构 方 式， 实 现 保 护 、监视、控 制、测 量、通信等 功 能 ）， 实 现 向牵引网直 流 馈 电 的 控 制 和 保 护 。 (2) 进 线 柜 (正 极 柜 ) 进 线 柜 是用于 连 接 整流 器 阀侧正 极 与1500V正 极 母 线 间的 开 关 设 备 ...
