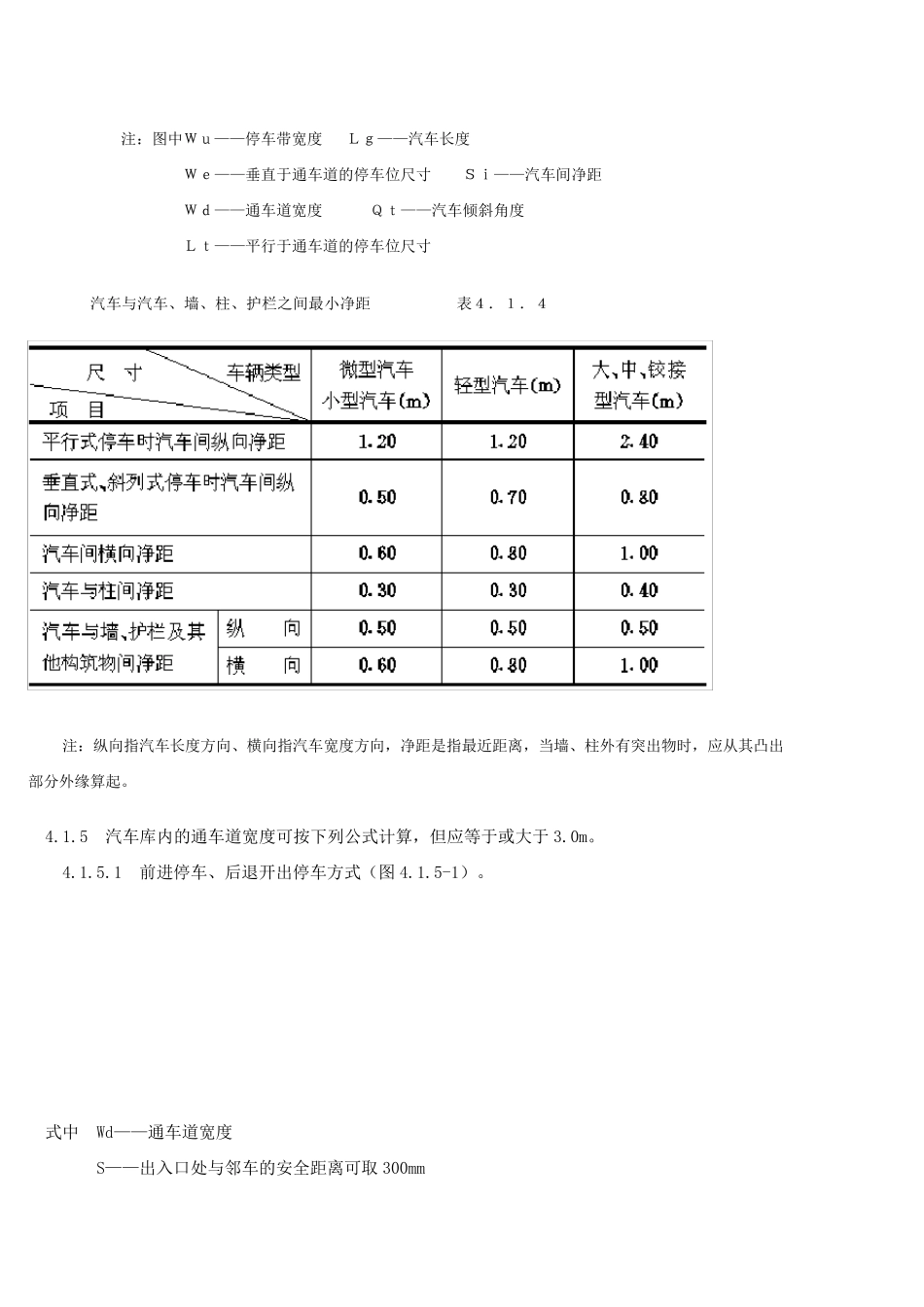

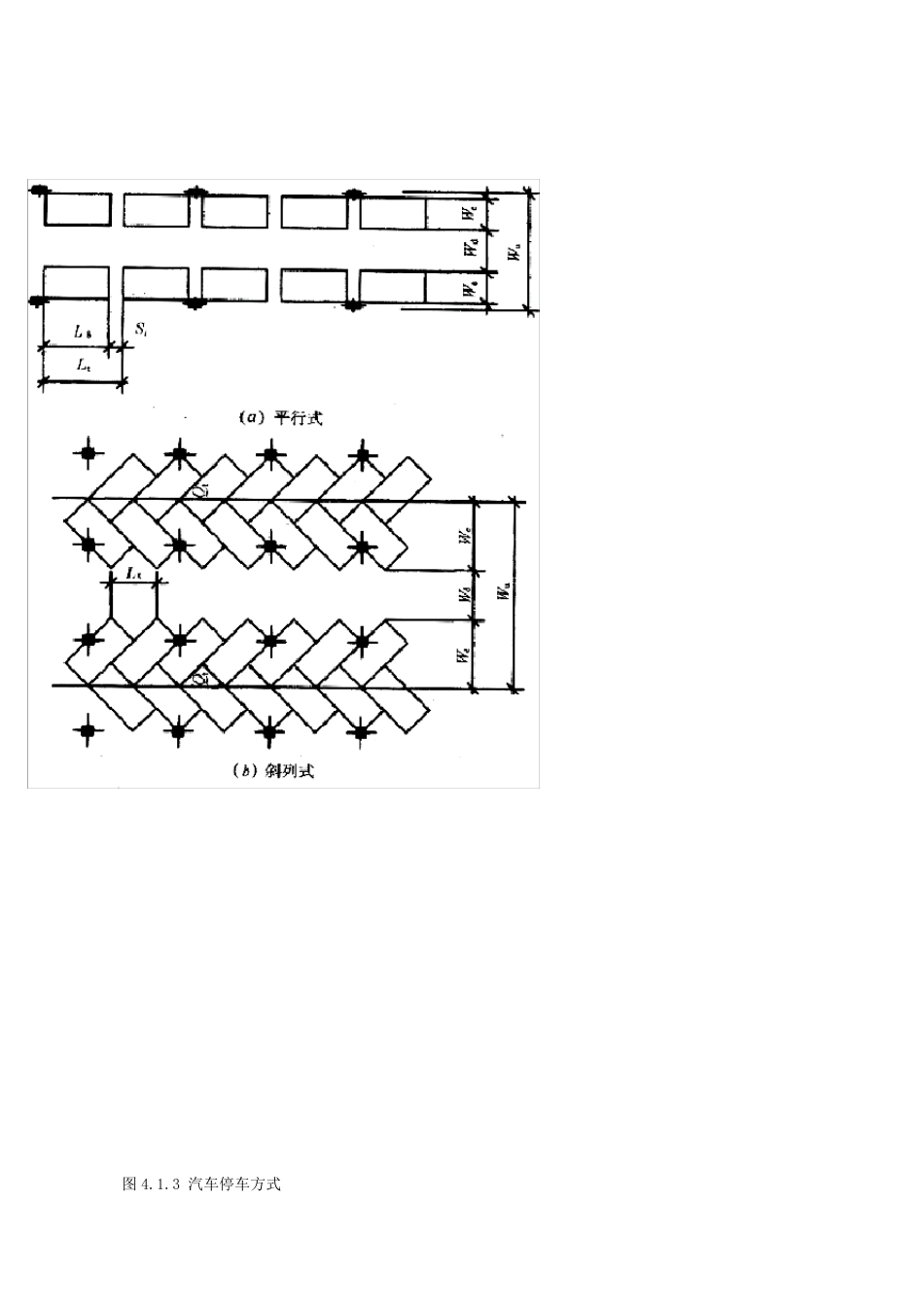

４ 坡道式汽车库 4.1 一般规定 4.1.1 公用汽车库中汽车设计车型的外廓尺寸可按表4.1.1 的规定采用。 汽车设计车型外廓尺寸 表４．１．１ 注：专用汽车库可按所停放的汽车外廓尺寸进行设计。括号内尺寸用于中型货车。 4.1.2 汽车库内停车方式应排列紧凑、通道短捷、出入迅速、保证安全和与柱网相协调，并应满足一次进出停车位要求。 4.1.3 汽车库内停车方式可采用平行式、斜列式（有倾角30°、45°、60°）和垂直式（图 4.1.3），或混合采用此三种停车方式。 4.1.4 汽车库内汽车与汽车、墙、柱、护栏之间的最小净距应符合表4.1.4 的规定。 图4.1.3 汽车停车方式 注：图中Ｗｕ——停车带宽度 Ｌｇ——汽车长度 Ｗｅ——垂直于通车道的停车位尺寸 Ｓｉ——汽车间净距 Ｗｄ——通车道宽度 Ｑｔ——汽车倾斜角度 Ｌｔ——平行于通车道的停车位尺寸 汽车与汽车、墙、柱、护栏之间最小净距 表４．１．４ 注：纵向指汽车长度方向、横向指汽车宽度方向，净距是指最近距离，当墙、柱外有突出物时，应从其凸出部分外缘算起。 4.1.5 汽车库内的通车道宽度可按下列公式计算，但应等于或大于 3.0m。 4.1.5.1 前进停车、后退开出停车方式（图4.1.5-1）。 式中 Wd——通车道宽度 S——出入口处与邻车的安全距离可取 300mm Z——行驶车与车或墙的安全距离可取500～1000mm Re——汽车回转中心至汽车后外角的水平距离 C——车与车的间距 r——汽车环行内半径 a——汽车长度 b——汽车宽度 e——汽车后悬尺寸 R——汽车环行外半径 a——汽车停车角 图4.1.5-1 前进停车平面 注：本公式适用于停车倾角60°～90°，45°及 45°以下可用作图法 4.1.5.2 后退停车、前进开出停车方式（图4.1.5-2） 图4.1.5-2 后退停车平面 4.1.5.3 各车型的建筑设计中最小停车带、停车位、通车道宽度宜按表 4.1.5 采用。 各车型建筑设计最小停车带、停车位、通车道宽度 表 4.1.5 4.1.6 汽车库内坡道可采用直线型、曲线型。可以采用单车道或双车道，其最小净宽应符合表 4.1.6的规定。严禁将宽的单车道兼作双车道。 坡道最小宽度 表４．１．6 坡道型式 计算宽度（m） 最小宽度（m） 微型、小型车 中型、大型、绞接车 直线单行 单车宽＋0.8 3.0 3.5 直线双行 双车宽＋2.0 5.5 7.0 曲线单行 单车宽＋1.0 3.8 5.0 曲线双行 双车宽＋2.2 7.0 10.0 注：此宽度不包括道牙及其他分隔带宽度。 4.1.7 汽车库...
