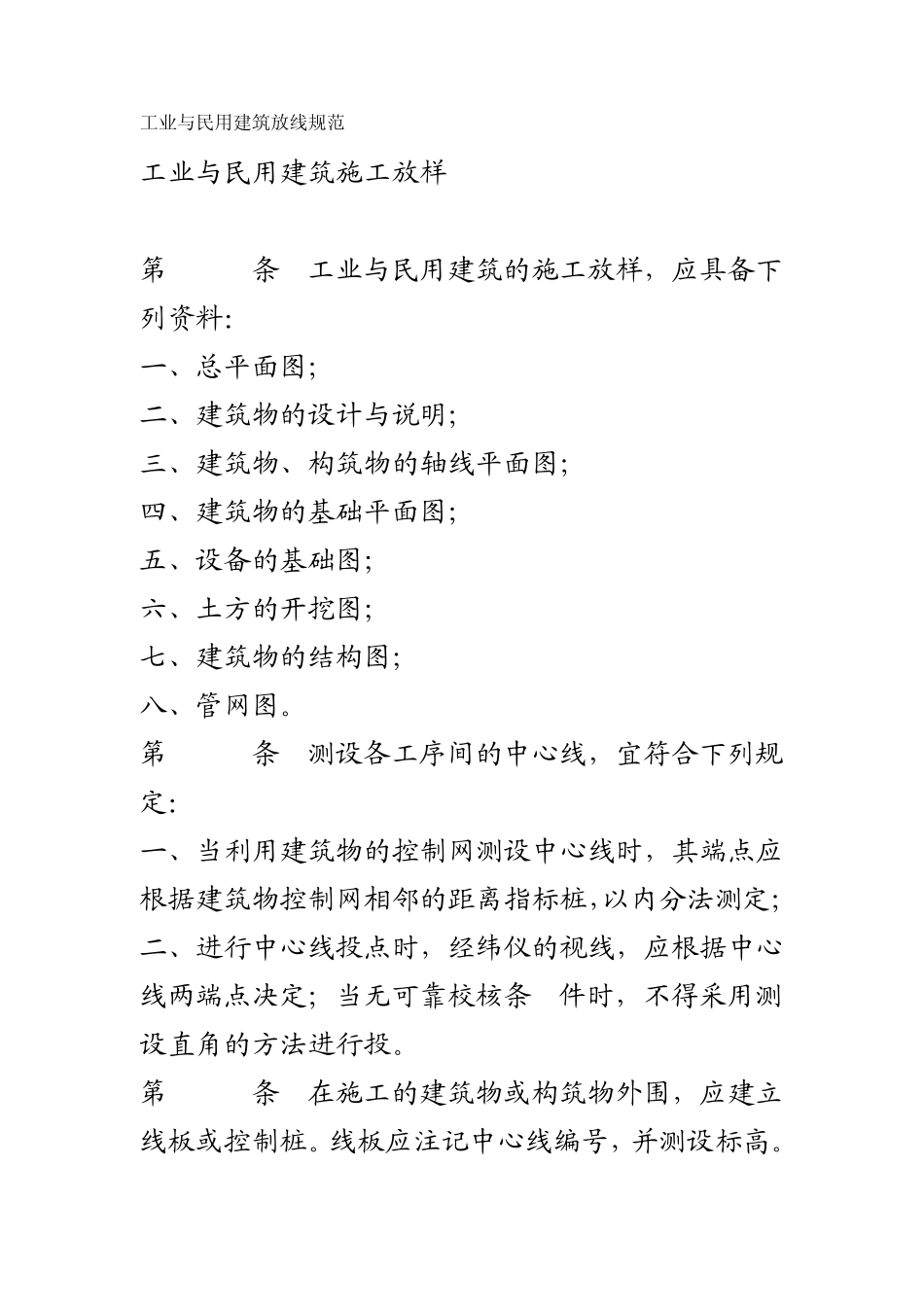

工业与民用建筑放线规范 工业与民用建筑施工放样 第7.3.1条 工业与民用建筑的施工放样，应具备下列资料： 一、总平面图； 二、建筑物的设计与说明； 三、建筑物、构筑物的轴线平面图； 四、建筑物的基础平面图； 五、设备的基础图； 六、土方的开挖图； 七、建筑物的结构图； 八、管网图。 第7.3.2条 测设各工序间的中心线，宜符合下列规定： 一、当利用建筑物的控制网测设中心线时，其端点应根据建筑物控制网相邻的距离指标桩，以内分法测定； 二、进行中心线投点时，经纬仪的视线，应根据中心线两端点决定；当无可靠校核条 件时，不得采用测设直角的方法进行投。 第7.3.3条 在施工的建筑物或构筑物外围，应建立线板或控制桩。线板应注记中心线编号，并测设标高。线板和控制桩应注意保存。 第7.3.4条 施工测量人员在大型设备基础浇注过程中，应及时看守观测，当发现位置及标高与施工要求不符时，应立即通知施工人员，及时处理。 第7.3.5条 建筑物施工放样的主要技术要求，应符合表7.3.5的规定。 建筑物施工放样的主要技术要求 表7.3.5 建筑物结构特征 测距相对中误差 测角中误差(″) 在测站上测定高差中误差(mm) 根据起始水平面在施工水平面上测定高程中误差(mm) 竖向传递轴线点中误差(mm) 金属结构、装配式钢盘混凝土结构、建筑物高度 100～120m或跨度 30～36m 1/20000 5 1 6 4 15层房屋建筑物高度 60～100m或跨度 18～30m 1/10000 10 2 5 3 5～15层房屋、建筑物高度 15～60m或跨度 6～18m 1/5000 20 2.5 4 2.5 5层房屋、建筑物高度 15m或跨度 6m及以下 1/3000 30 3 3 2 木结构、工业管线或公路铁路专用线 1/2000 30 5 － － 土工竖向整平 1/1000 45 10 － － 第7.3.6条 结构安装测量，工作开始前，必须熟悉设计图，掌握限差要求，并制定作业方法。 第7.3.7条 柱子、桁架或梁的安装测量允许偏差，应符合表7.3.7的规定。 第7.3.8条 构件预装测量的允许偏差，应符合表7.3.8的规定。 第7.3.9条 附属构筑物安装测量的允许偏差，应符合表7.3.9的规定。 第7.3.10条 设备安装过程中的测量，应符合下列规定。 柱子、桁架或梁的安装测量允许偏差 表7.3.7 测量内容 允许偏差(mm) 钢柱垫板标高 ±2 钢柱±0标高检查 ±2 混凝土柱（预制）±0标高 ±3 混凝土柱、钢柱垂直度 ±3 桁架和实腹梁、桁架和钢架的支承结点间相邻高差的偏差 ±5 梁间距 ±3 ...
