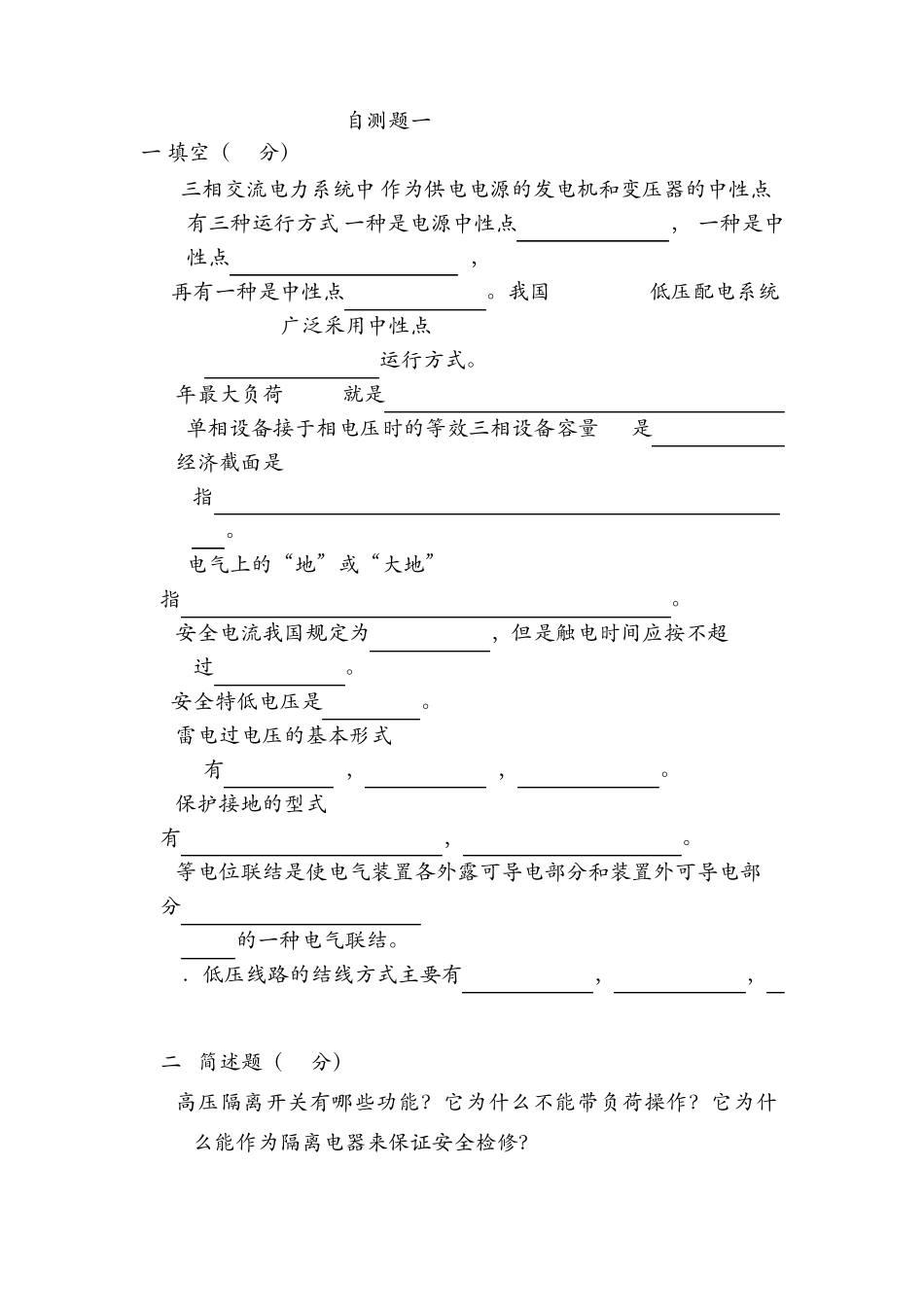

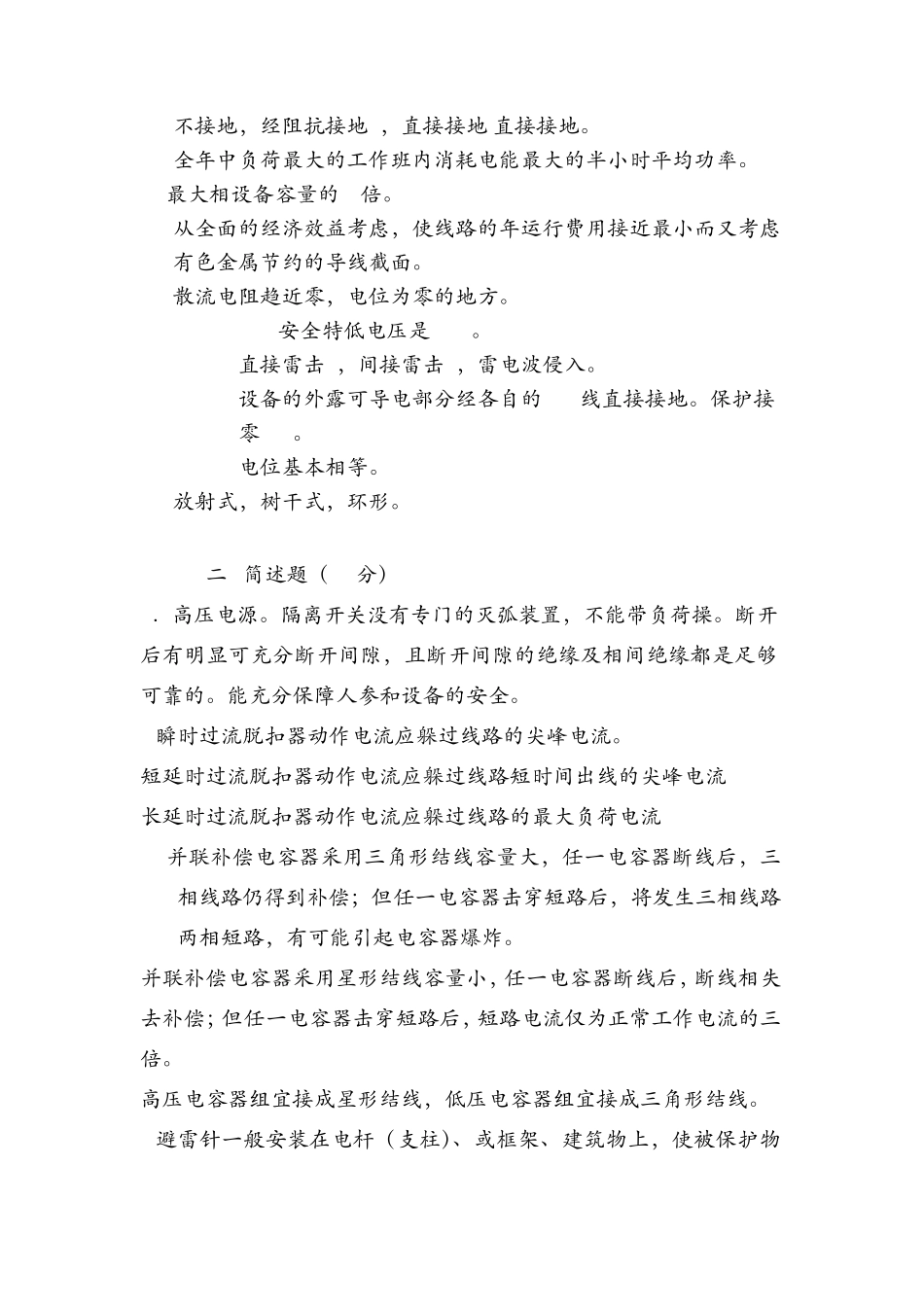

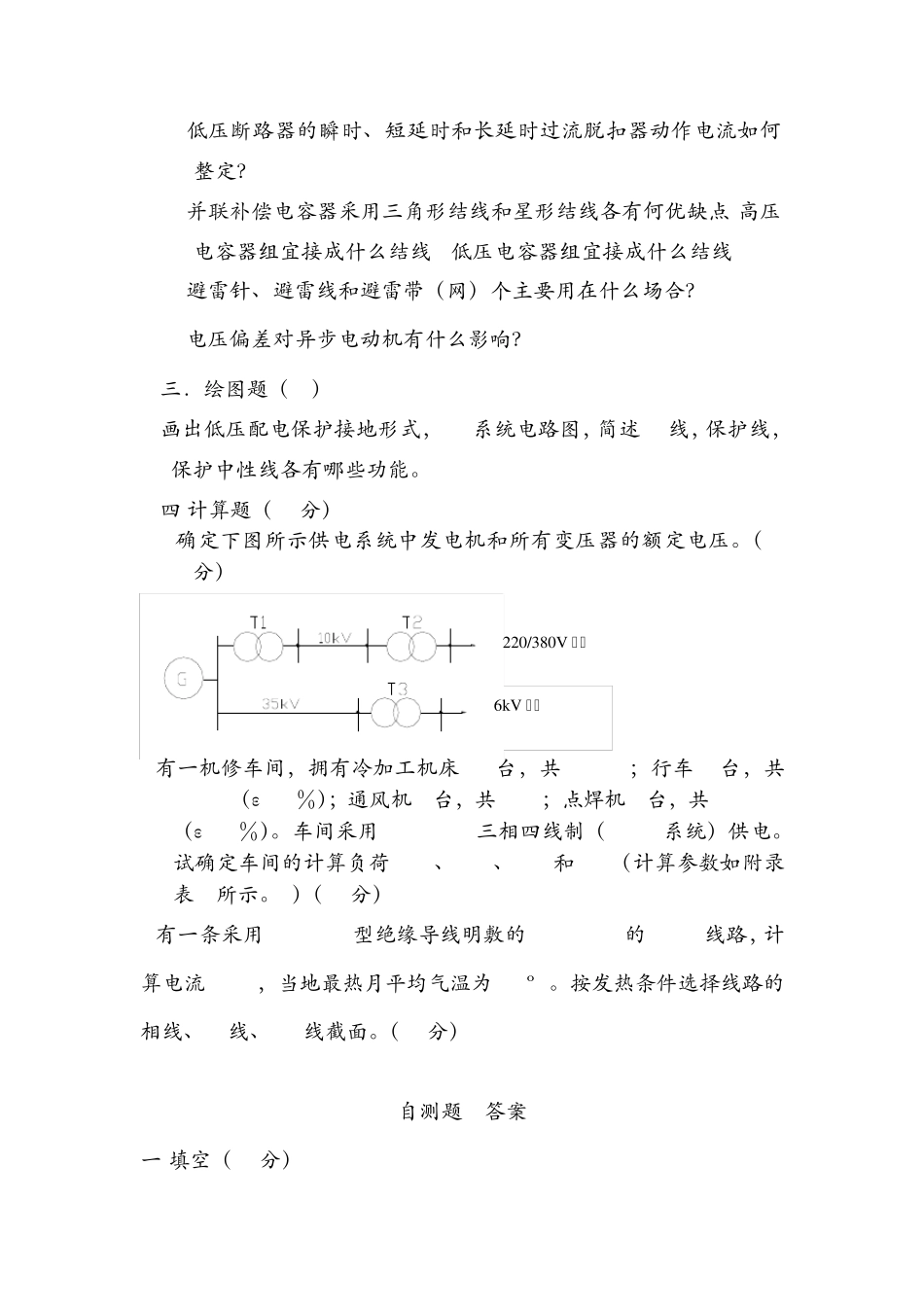

自测题一 一.填空（20分） 1.三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点 ， 一种是中性点 ， 再有一种是中性点 。我国 220/380V低压配电系统广泛采用中性点 运行方式。 2.年最大负荷 Pmax就是 3. 单相设备接于相电压时的等效三相设备容量 Pe是 4.经济截面是指 。 5. 电气上的“地”或“大地”指 。 6.安全电流我国规定为 ，但是触电时间应按不超过 。 安全特低电压是 。 7.雷电过电压的基本形式有 ， ， 。 8.保护接地的型式有 ， 。 9.等电位联结是使电气装置各外露可导电部分和装置外可导电部分 的一种电气联结。 10．低压线路的结线方式主要有 ， ， 二. 简述题（25分） 1.高压隔离开关有哪些功能？它为什么不能带负荷操作？它为什么能作为隔离电器来保证安全检修？ 2. 低压断路器的瞬时、短延时和长延时过流脱扣器动作电流如何整定？ 3. 并联补偿电容器采用三角形结线和星形结线各有何优缺点?高压电容器组宜接成什么结线? 低压电容器组宜接成什么结线? 4. 避雷针、避雷线和避雷带（网）个主要用在什么场合？ 5. 电压偏差对异步电动机有什么影响？ 三．绘图题（15） 画出低压配电保护接地形式，TN系统电路图，简述 N线，保护线，保护中性线各有哪些功能。 四.计算题（40分） 1.确定下图所示供电系统中发电机和所有变压器的额定电压。（10分） 2.有一机修车间，拥有冷加工机床 52台，共 200kW；行车 1台，共5. 1kW（ε=15％ ）；通 风 机 4台，共 5kW；点焊 机 3台，共 10. 5kW（ε=65％ ）。车间采用 220/380V三相 四线制 （TN-C系统）供电。试 确定车间的计算负 荷 P30、Q30、S30和 I30（计算参数如附录表 1所示。 ）（20分） 3.有一条采用 BLV-500型绝缘导线明敷的 220/380V的 TN-S线路，计算电流 100A，当地最热月平均气温为+30ºC。按 发热条件 选 择 线路的相 线、N线、PE线截 面 。（10分） 自 测 题 1答 案 一. 填 空 （20分） 220/380V 电网 6kV 电网 1. 不接地，经阻抗接地 ，直接接地,直接接地。 2. 全年中负荷最大的工作班内消耗电能最大的半小时平均功率。 3. 最大相设备容量的 3倍。 4. 从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色金属节约的导线截面。 5. 散流电阻趋近零，电位为零的地方。 6. 30mA 1S 安全特低电压是 50V。 7. ...
