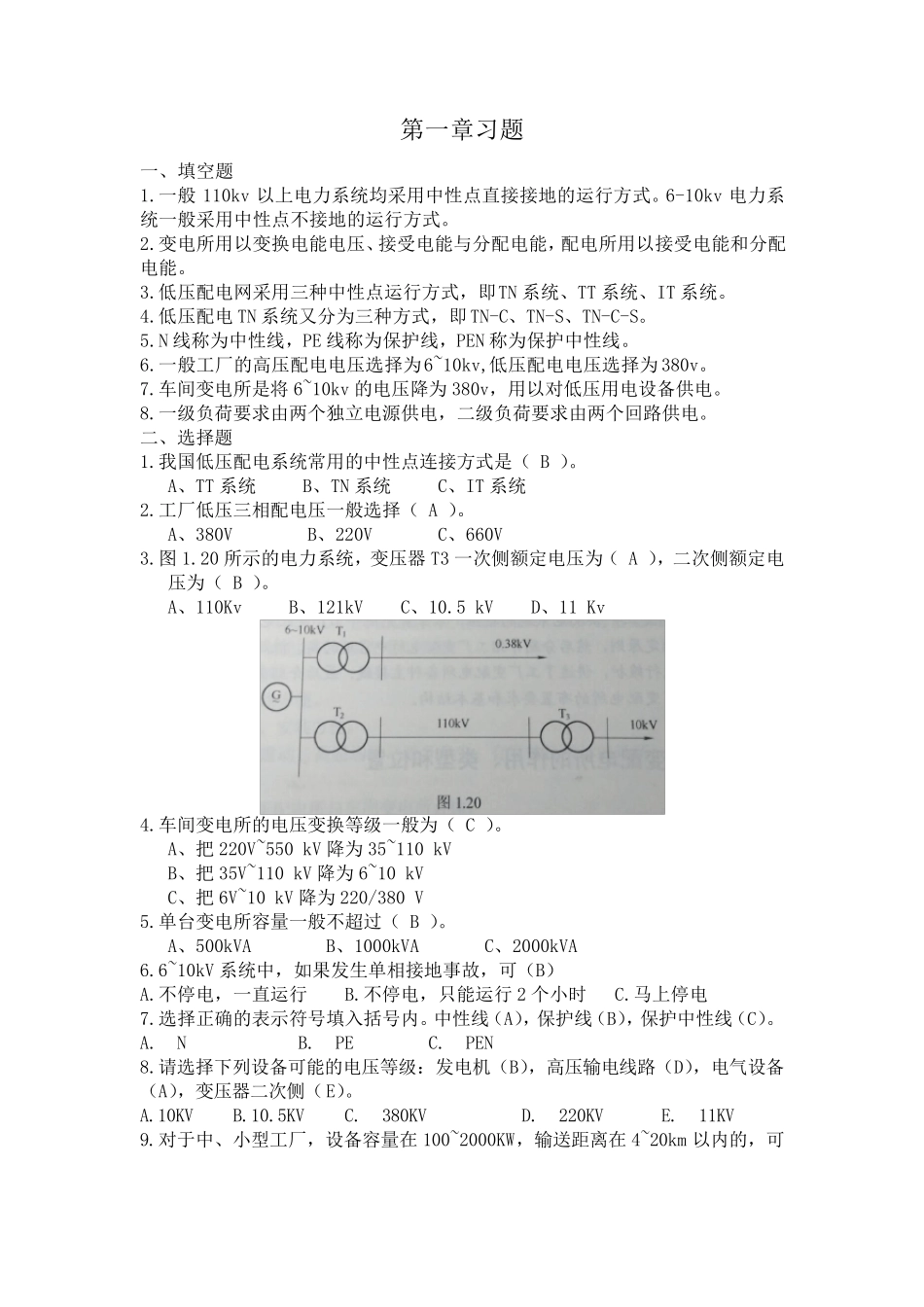

第一章习题 一、填空题 1.一般 110kv 以上电力系统均采用中性点直接接地的运行方式。6-10kv 电力系统一般采用中性点不接地的运行方式。 2.变电所用以变换电能电压、接受电能与分配电能，配电所用以接受电能和分配电能。 3.低压配电网采用三种中性点运行方式，即TN 系统、TT 系统、IT 系统。 4.低压配电 TN 系统又分为三种方式，即 TN-C、TN-S、TN-C-S。 5.N 线称为中性线，PE 线称为保护线，PEN 称为保护中性线。 6.一般工厂的高压配电电压选择为6~10kv,低压配电电压选择为 380v。 7.车间变电所是将 6~10kv 的电压降为 380v，用以对低压用电设备供电。 8.一级负荷要求由两个独立电源供电，二级负荷要求由两个回路供电。 二、选择题 1.我国低压配电系统常用的中性点连接方式是（ B ）。 A、TT 系统 B、TN 系统 C、IT 系统 2.工厂低压三相配电压一般选择（ A ）。 A、380V B、220V C、660V 3.图 1.20 所示的电力系统，变压器 T3 一次侧额定电压为（ A ），二次侧额定电压为（ B ）。 A、110Kv B、121kV C、10.5 kV D、11 Kv 4.车间变电所的电压变换等级一般为（ C ）。 A、把 220V~550 kV 降为 35~110 kV B、把 35V~110 kV 降为 6~10 kV C、把 6V~10 kV 降为 220/380 V 5.单台变电所容量一般不超过（ B ）。 A、500kVA B、1000kVA C、2000kVA 6.6~10kV 系统中，如果发生单相接地事故，可（B） A.不停电，一直运行 B.不停电，只能运行 2 个小时 C.马上停电 7.选择正确的表示符号填入括号内。中性线（A），保护线（B），保护中性线（C）。 A. N B. PE C. PEN 8.请选择下列设备可能的电压等级：发电机（B），高压输电线路（D），电气设备（A），变压器二次侧（E）。 A.10KV B.10.5KV C. 380KV D. 220KV E. 11KV 9.对于中、小型工厂，设备容量在 100~2000KW，输送距离在 4~20km 以内的，可采用（B）电压供电。 A.380/220V B.6~10KV C.35KV D.110KV 以上 第二章习题 一、填空题 1、工厂变配电所按功能可分为工厂变电所和工厂 配电所。工厂变电所的作用是：从电网接受电能，经过 变压器 降压，然后按要求把电能分配到各车间供给各类用电设备。 2、在工厂变配电所系统中，把各电气设备按一定的方案接连起来，担负输送、变换和分配电能任务的电路称为 一次电路（主电路） ，用来控制、指示、检测和保护主电路及其设备运行的电...
