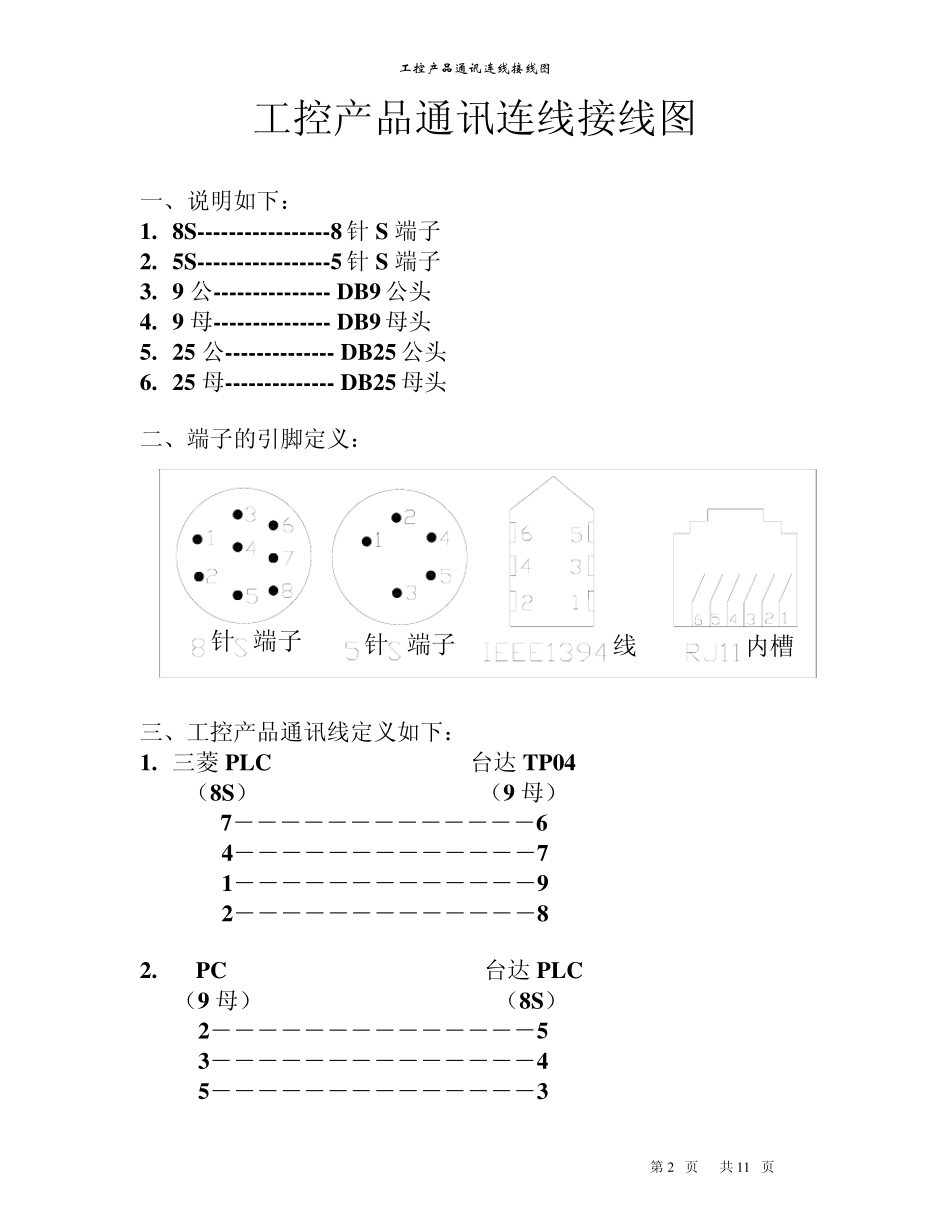

工控产品连线接线图_第2页
2/11

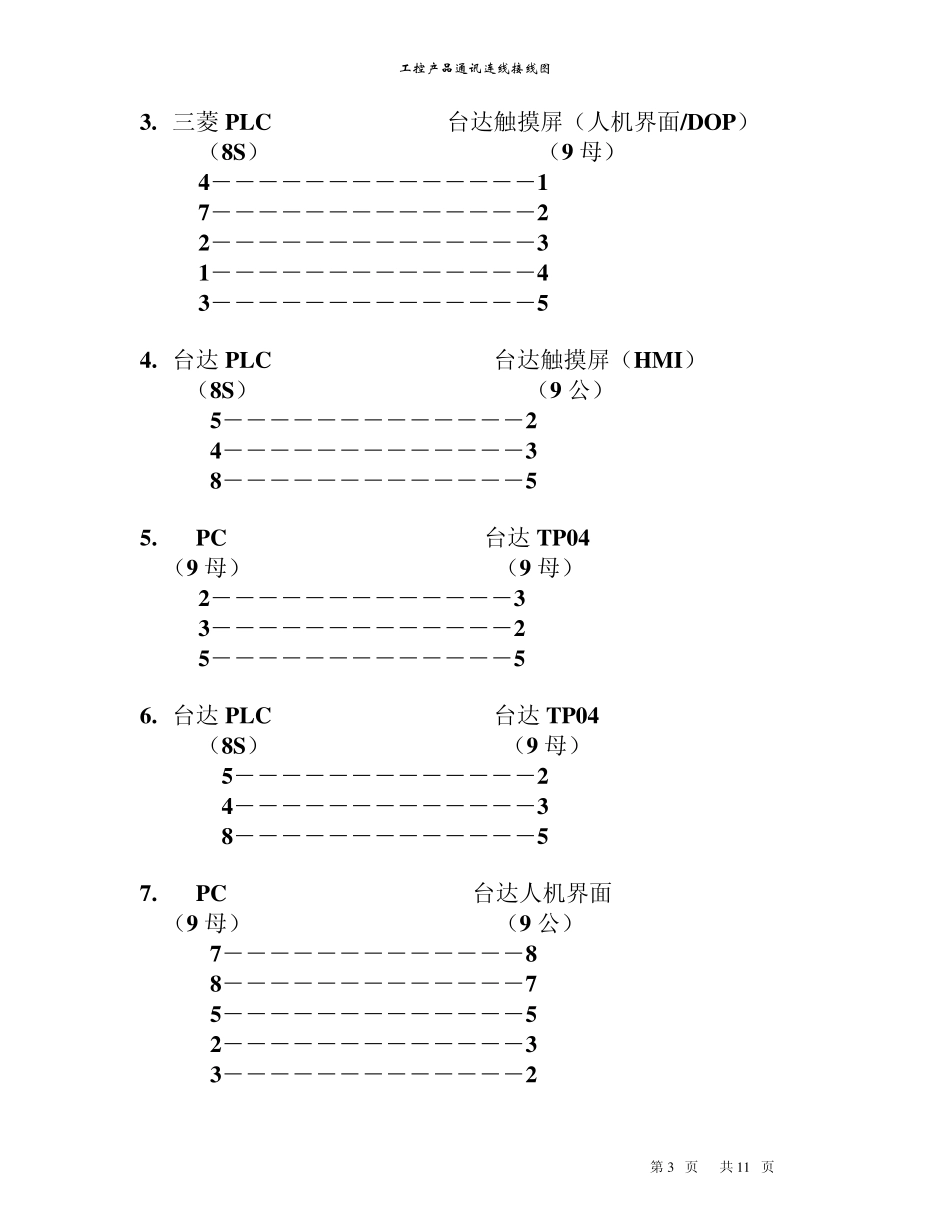

工控产品连线接线图_第3页
3/11
工 控 产 品 通 讯 连 线 接 线 图 内部资料 深圳市吉庆电子有限公司 工 程 部 2008-04-15 第 1 页 共 1 1 页 工 控 产 品 通 讯 连 线 接 线 图 工控产品通讯连线接线图 一、说明如下: 1. 8S-----------------8 针 S 端子 2. 5S-----------------5 针 S 端子 3. 9 公--------------- DB9 公头 4. 9 母--------------- DB9 母头 5. 25 公-------------- DB25 公头 6. 25 母-------------- DB25 母头 二、端子的引脚定义: 内槽线针 端子针 端子 三、工控产品通讯线定义如下: 1. 三菱 PLC 台达 TP04 (8S) (9 母) 7―――――――――――――6 4―――――――――――――7 1―――――――――――――9 2―――――――――――――8 2. PC 台达 PLC (9 母) (8S) 2―――――――――――――-5 3――――――――――――――4 5――――――――――――――3 第 2 页 共 1 1 页 工 控 产 品 通 讯 连 线 接 线 图 3. 三菱PLC 台达触摸屏(人机界面/DOP) (8S) (9 母) 4――――――――――――――1 7――――――――――――――2 2――――――――――――――3 1――――――――――――――4 3――――――――――――――5 4. 台达PLC 台达触摸屏(HMI) (8S) (9 公) 5―――――――――――――2 4―――――――――――――3 8―――――――――――――5 5. PC 台达TP04 (9 母) (9 母) 2―――――――――――――3 3―――――――――――――2 5―――――――――――――5 6. 台达PLC 台达TP04 (8S) (9 母) 5―――――――――――――2 4―――――――――――――3 8―――――――――――――5 7. PC 台达人机界面 (9 母) (9 公) 7―――――――――――――8 8―――――――――――――7 5―――――――――――――5 2―――――――――――――3 3―――――――――――――2 第 3 页 共 1 1 页 工 控 产 品 通 讯 连 线 接 线 图 8. PC 台达变频器 (9 母) (RJ-11) 定义如下: 1:+ 绿:- 2:- 红:+ 注:RS485 通讯!!! 9. 海泰克人机 台达PLC (25 母) (8S) 2――――――――――4 3――――――――――5 7――――――――――8 4 5 6...
