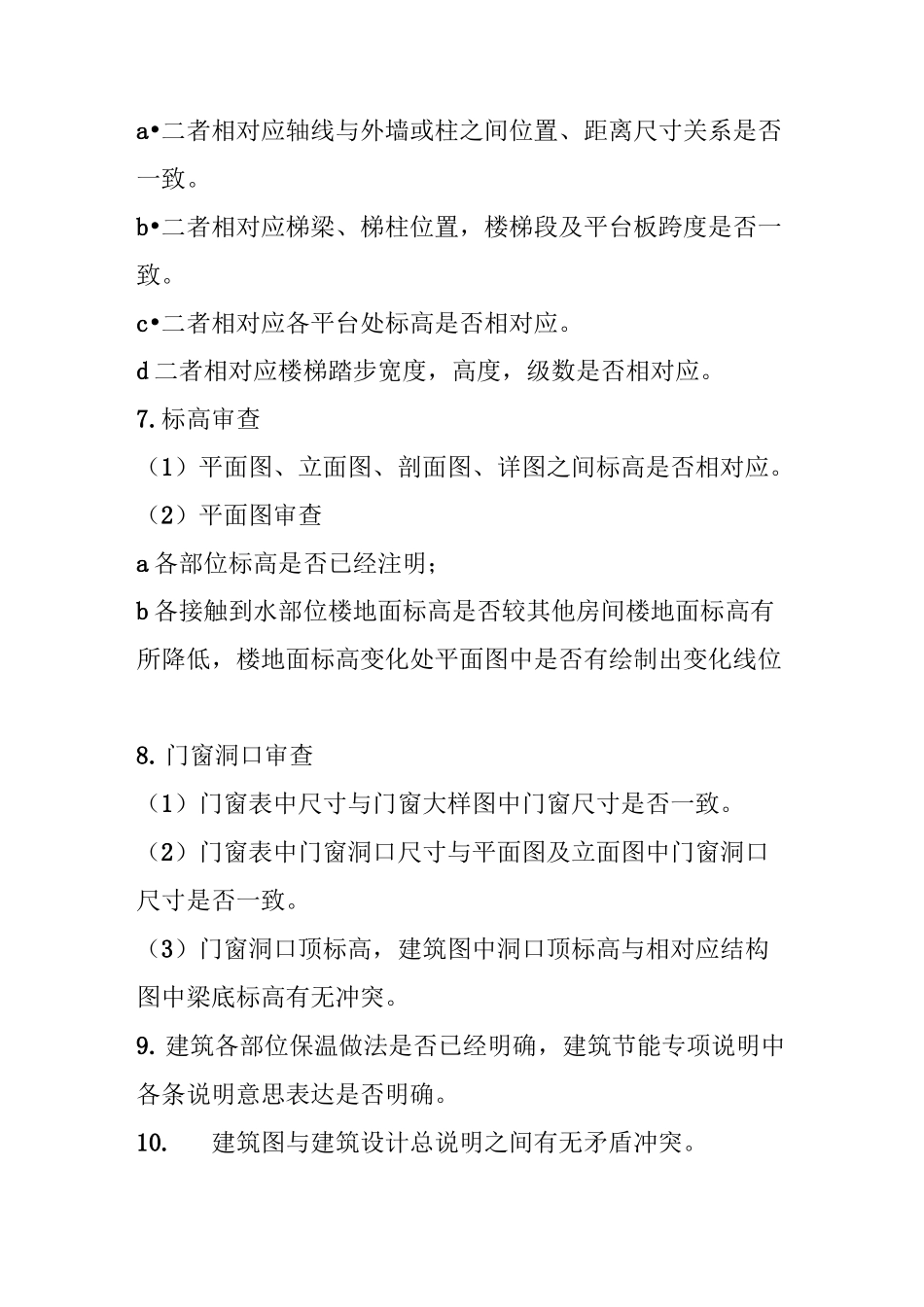

图纸会审关于图纸问题检查的经验技巧总结(1)一、建施审查1. 查看图纸目录,检查图纸页数是否足够。2. 检查各页图纸图名和图样是否相对应。3. 查看上下各层轴线间尺寸是否一致。(1)各层平面图最外围标注的总尺寸是否一致。(2)建筑物 4 个墙角位置及不规则建筑转角位置,各层平面图相对应轴线与外墙或柱之间平面位置、距离尺寸关系是否正确。4. 平面图与立面图对应审查(1)立面图图名与图样是否相对应。东西南北四个立面图图名与图样视图方向间关系是否正确。(2)二者对应轴线与建筑物外墙或柱间距离关系是否一致(3)二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。5. 平面图与立面图对应查看(1)剖切符号剖切位置与剖面图是否相对应,视图方向是否正确。(2)二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。(3)二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。6. 索引符号与详图相对照(1)索引符号所索引位置与详图是否相对应。(2)二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确。(3)二者各层各部位柱、墙、门窗洞口、造型等位置尺寸关系是否相对应。7. 楼梯间大样图审查(1)楼梯间大样图中各层平面图相对照。a.各层平面图最外围标注的总尺寸是否一致b.楼梯间 4 个墙角位置及不规则楼梯间转角位置,各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确c.各层门窗洞口大小,平面位置及柱、墙平面位置及尺寸是否一致。(2)楼梯间大样图中各层平面图与建筑物各层平面图中楼梯相对照。a.各层平面图最外围标注的总尺寸是否一致b.楼梯间 4 个墙角位置及不规则楼梯间转角位置,各层平面图相对应轴线与外墙或柱之间位置、距离尺寸关系是否正确c.各层门窗洞口大小,平面位置及柱、墙平面位置及尺寸是否一致。d•二者相对应各平台处标高是否相对应。3)楼梯间大样图中各层楼梯间平面图与楼梯剖面图相对照。a•二者相对应轴线与外墙或柱之间位置、距离尺寸关系是否一致。b•二者相对应梯梁、梯柱位置,楼梯段及平台板跨度是否一致。c•二者相对应各平台处标高是否相对应。d 二者相对应楼梯踏步宽度,高度,级数是否相对应。7.标高审查(1)平面图、立面图、剖面图、详图之间标高是否相对应。(2)平面图审查a 各部位标高是否已经注明;b 各接触到水部位楼地面标高是否较其他房间楼地面标高有所降低,楼地面标高变化处平面图中是否有绘制出变化线位8.门窗...
