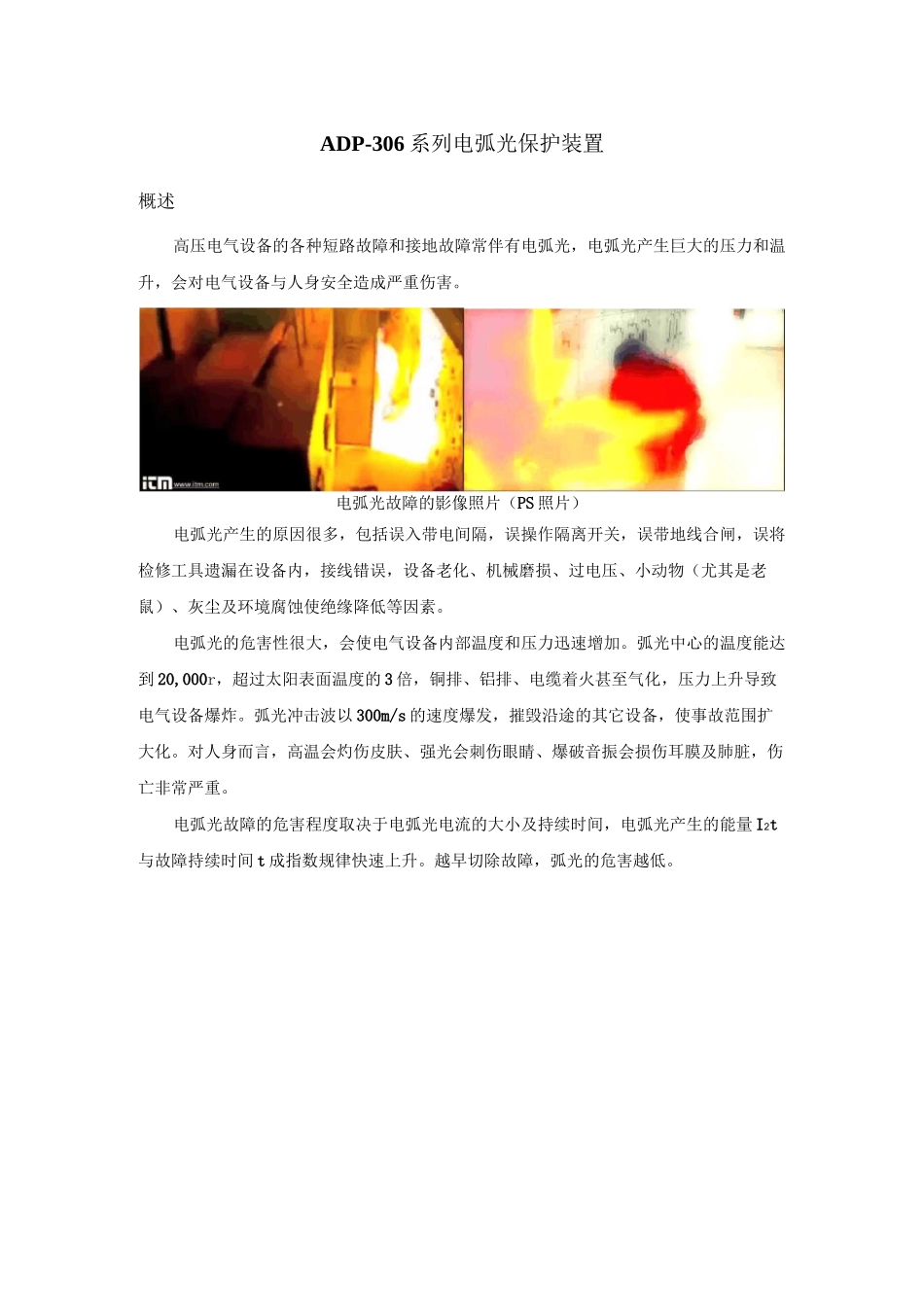

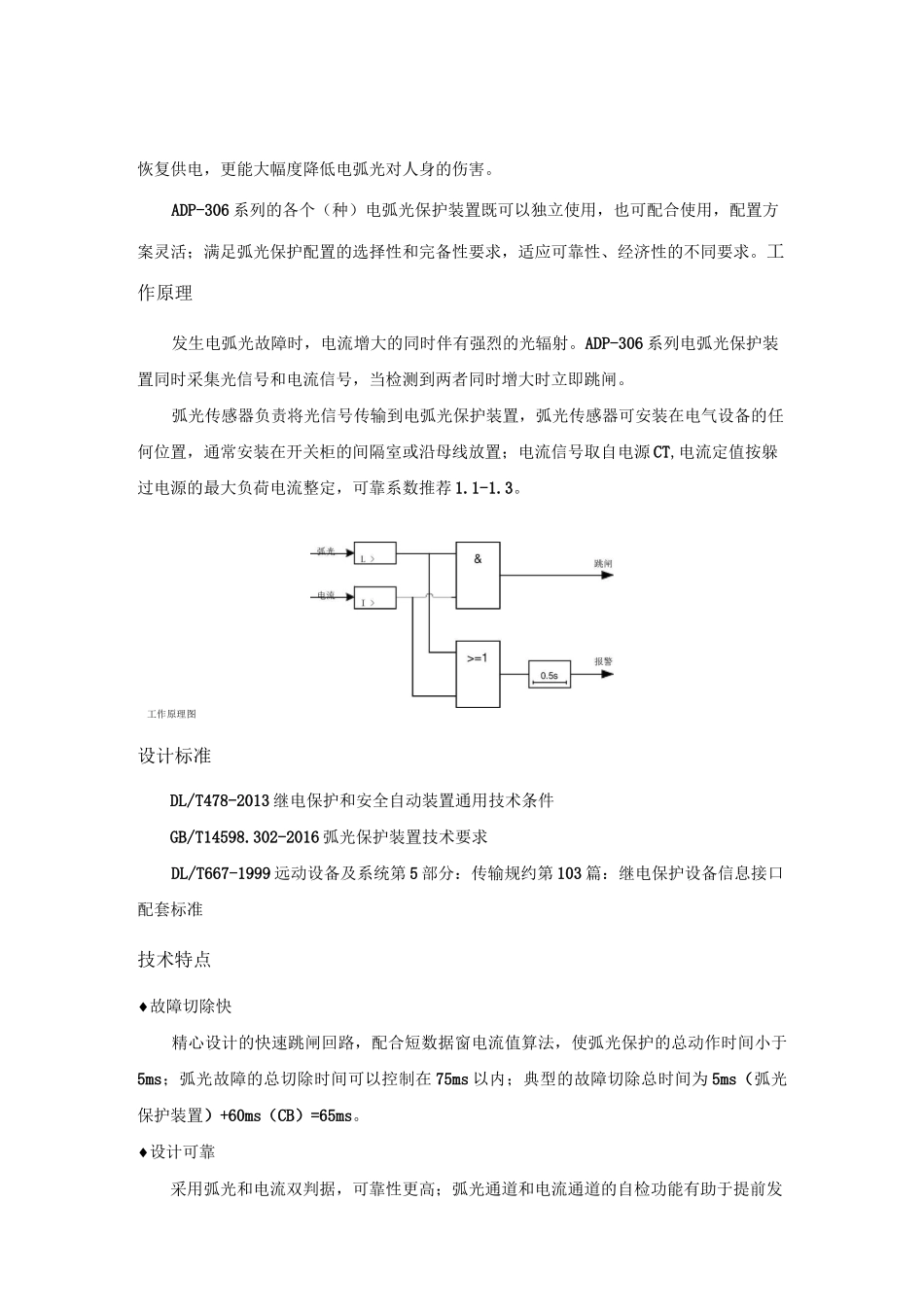

ADP-306 系列电弧光保护装置概述高压电气设备的各种短路故障和接地故障常伴有电弧光,电弧光产生巨大的压力和温升,会对电气设备与人身安全造成严重伤害。电弧光故障的影像照片(PS 照片)电弧光产生的原因很多,包括误入带电间隔,误操作隔离开关,误带地线合闸,误将检修工具遗漏在设备内,接线错误,设备老化、机械磨损、过电压、小动物(尤其是老鼠)、灰尘及环境腐蚀使绝缘降低等因素。电弧光的危害性很大,会使电气设备内部温度和压力迅速增加。弧光中心的温度能达到 20,000r,超过太阳表面温度的 3 倍,铜排、铝排、电缆着火甚至气化,压力上升导致电气设备爆炸。弧光冲击波以 300m/s 的速度爆发,摧毁沿途的其它设备,使事故范围扩大化。对人身而言,高温会灼伤皮肤、强光会刺伤眼睛、爆破音振会损伤耳膜及肺脏,伤亡非常严重。电弧光故障的危害程度取决于电弧光电流的大小及持续时间,电弧光产生的能量 I2t与故障持续时间 t 成指数规律快速上升。越早切除故障,弧光的危害越低。电弧能量超过 200m 开关设备会燃烧爆柜体燃75ms 之内隔离电缆燃母线燃101520t(ms电弧燃烧时间IEC62271-200Ed.2.0 的附录 AA 指定 100ms 电弧燃烧时间作为中压开关柜的电弧故障防护标准。即当开关柜发生内部故障,如果在 100ms 以内切除故障,开关设备及附近人员的损害较小。考虑到裕度及开关柜质量的差异,一般认为在 75ms 内将弧光故障切除即能有效降低故障的危害。电力系统 110kV 及以上电压等级的设备都配置有零延时保护,能快速的切除故障;35kV 及以下电压等级的母线通常不配置独立的母差保护装置,借助变压器后备保护装置的过流保护来切除母线故障;由于选择性的要求,该过流保护带有延时,一般 0.3s〜2s。较长的延时使得 35kV 及以下电压等级的母线故障切除滞后、破坏性严重。35kV 及以下电压等级的出线通常配置过流速断,保护装置的动作时间一般在 30ms 左右。有些间隙性的弧光故障,初期的电流不大,达不到速断定值,只有在故障发展变严重之后保护装置才能跳闸;由于任由故障发展,丧失了及早切除故障的良机,事故后果更为严重。35kV 及以下电压等级的出线间隔多,设备质量参差不齐,运行环境恶劣,操作频繁,发生故障的几率大(据统计,每年有几百面中低压柜烧毁,有时还有人身伤亡,损失巨大),迫切需要解决电弧光故障切除时间过长的问题。南京瑞德力电气科技有限公司在吸收国内外先进技术的基础上,自主研发出技术...
