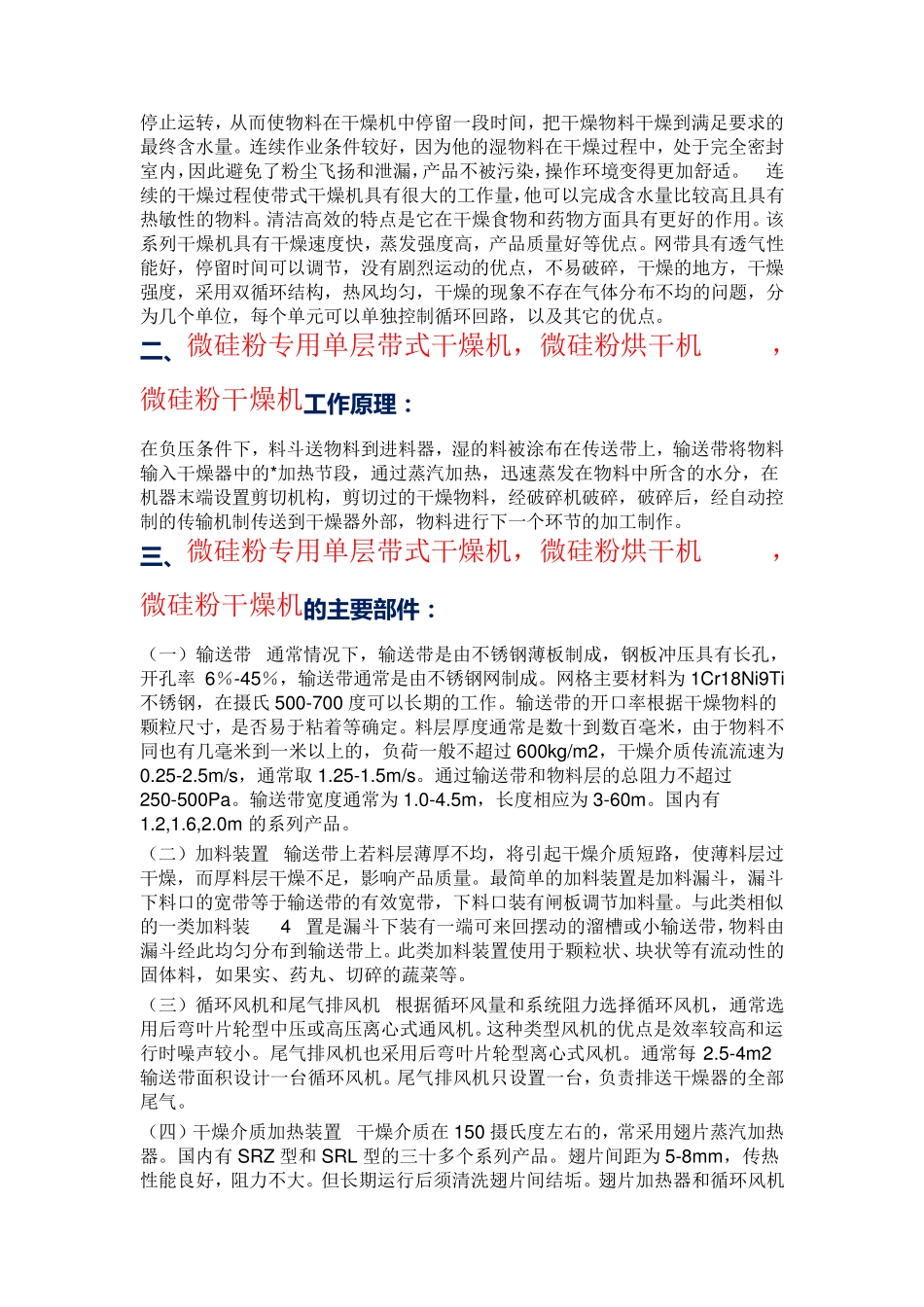

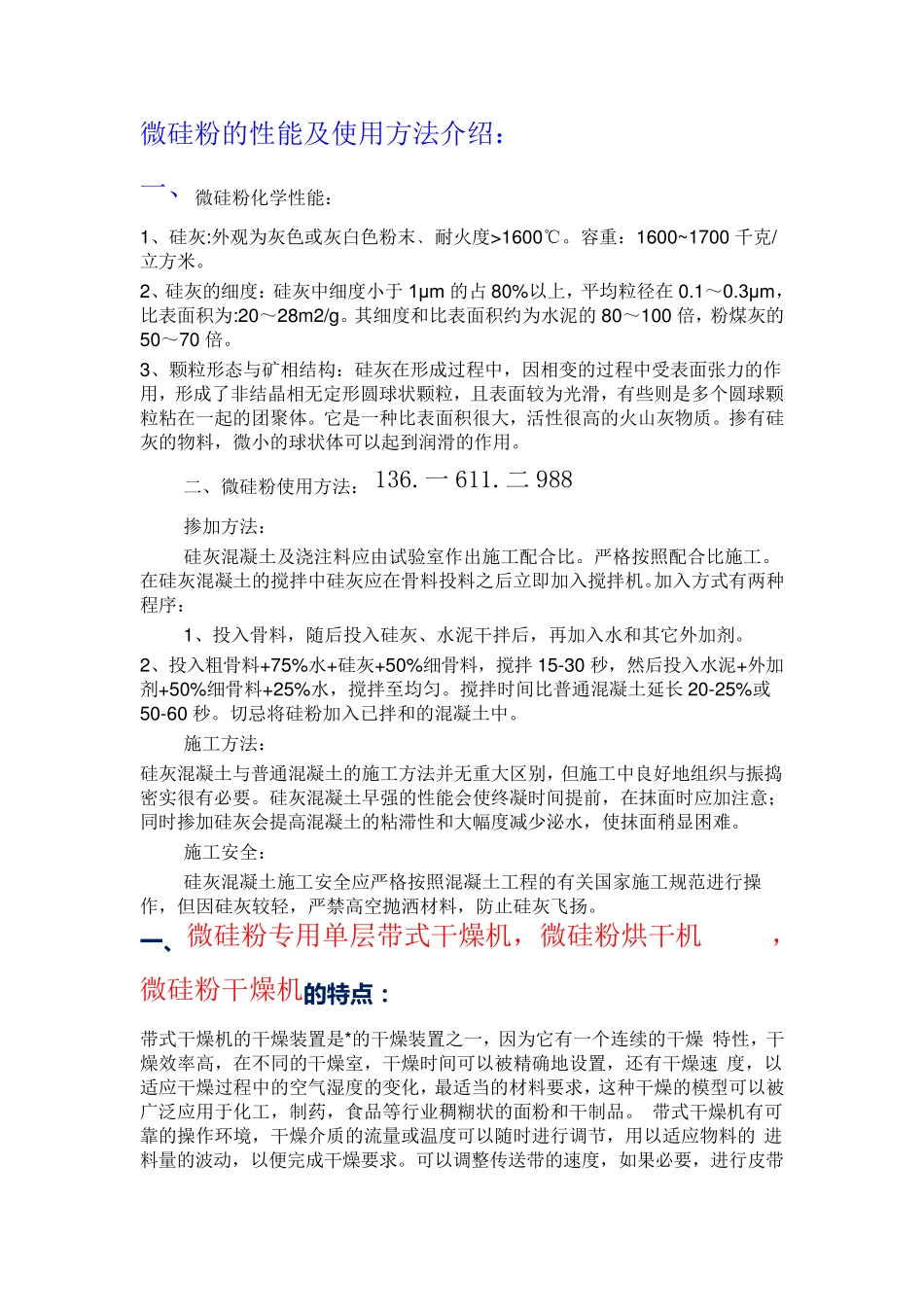

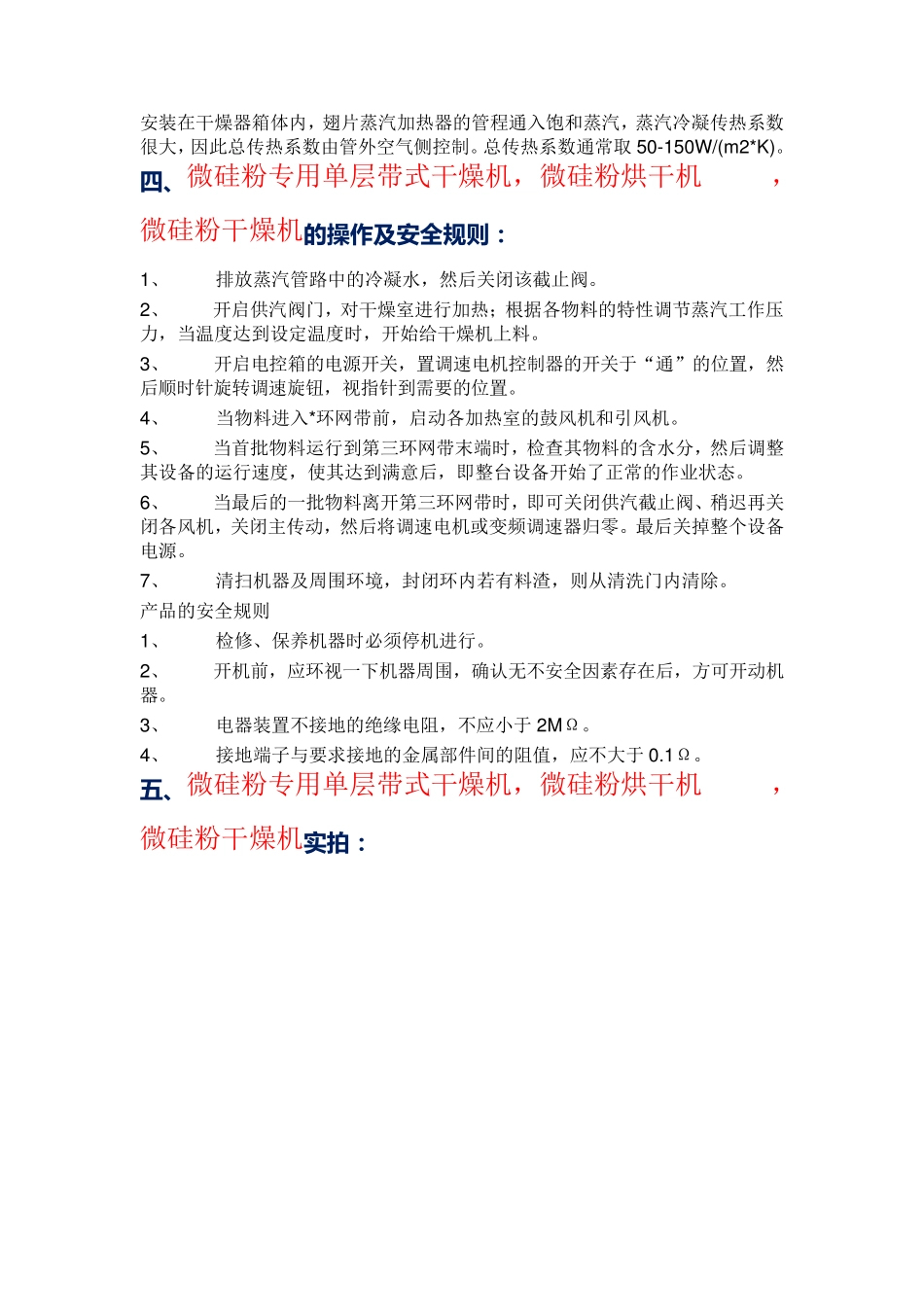

微硅粉的性能及使用方法介绍： 一、微硅粉化学性能： 1、硅灰:外观为灰色或灰白色粉末﹑耐火度>1600℃。容重：1600~1700 千克/立方米。 2、硅灰的细度：硅灰中细度小于1μm 的占80%以上，平均粒径在0.1～0.3μm，比表面积为:20～28m2/g。其细度和比表面积约为水泥的80～100 倍，粉煤灰的50～70 倍。 3、颗粒形态与矿相结构：硅灰在形成过程中，因相变的过程中受表面张力的作用，形成了非结晶相无定形圆球状颗粒，且表面较为光滑，有些则是多个圆球颗粒粘在一起的团聚体。它是一种比表面积很大，活性很高的火山灰物质。掺有硅灰的物料，微小的球状体可以起到润滑的作用。 二、微硅粉使用方法： 136.一611.二988 掺加方法： 硅灰混凝土及浇注料应由试验室作出施工配合比。严格按照配合比施工。在硅灰混凝土的搅拌中硅灰应在骨料投料之后立即加入搅拌机。加入方式有两种程序： 1、投入骨料，随后投入硅灰、水泥干拌后，再加入水和其它外加剂。 2、投入粗骨料+75%水+硅灰+50%细骨料，搅拌15-30 秒，然后投入水泥+外加剂+50%细骨料+25%水，搅拌至均匀。搅拌时间比普通混凝土延长20-25%或50-60 秒。切忌将硅粉加入已拌和的混凝土中。 施工方法： 硅灰混凝土与普通混凝土的施工方法并无重大区别，但施工中良好地组织与振捣密实很有必要。硅灰混凝土早强的性能会使终凝时间提前，在抹面时应加注意；同时掺加硅灰会提高混凝土的粘滞性和大幅度减少泌水，使抹面稍显困难。 施工安全： 硅灰混凝土施工安全应严格按照混凝土工程的有关国家施工规范进行操作，但因硅灰较轻，严禁高空抛洒材料，防止硅灰飞扬。 一 、微硅粉专用单层带式干燥机，微硅粉烘干机 ，微硅粉干燥机的 特 点 ： 带式干燥机的干燥装置是*的干燥装置之一，因为它有一个连续的干燥 特性，干燥效率高，在不同的干燥室，干燥时间可以被精确地设置，还有干燥速 度，以适应干燥过程中的空气湿度的变化，最适当的材料要求，这种干燥的模型可以被广泛应用于化工，制药，食品等行业稠糊状的面粉和干制品。 带式干燥机有可靠的操作环境，干燥介质的流量或温度可以随时进行调节，用以适应物料的 进料量的波动，以便完成干燥要求。可以调整传送带的速度，如果必要，进行皮带停止运转，从而使物料在干燥机中停留一段时间，把干燥物料干燥到满足要求的最终含水量。连续作业条件较好，因为他的湿物料在干燥过程中，处于完全密封室内，因此避免了粉尘飞扬和泄漏，产品不被污...
