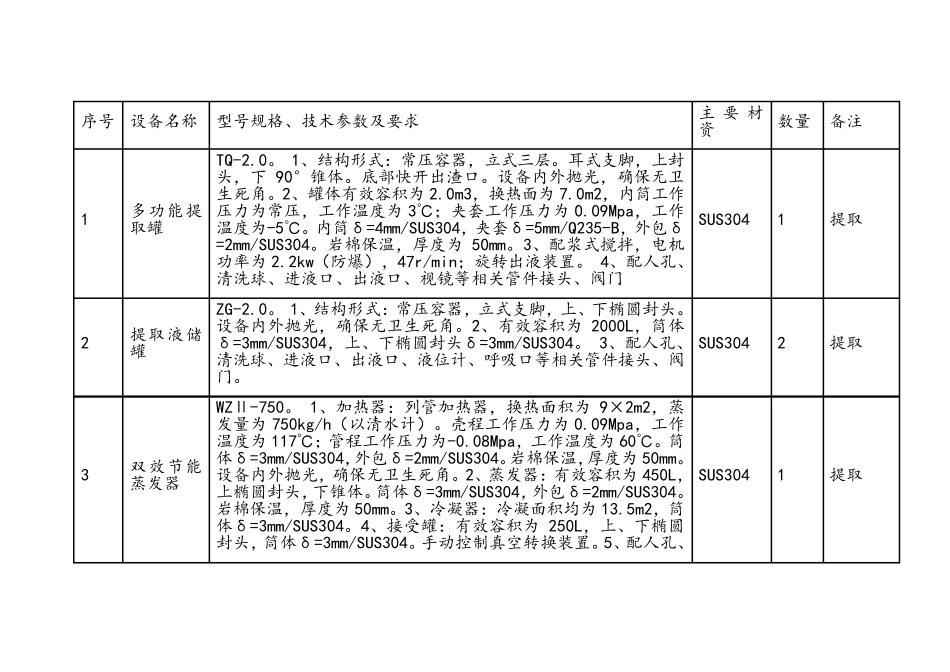

序号 设备名称 型号规格、技术参数及要求 主要材资 数量 备注 1 多功能提取罐 TQ-2.0。 1、结构形式：常压容器，立式三层。耳式支脚，上封头，下90°锥体。底部快开出渣口。设备内外抛光，确保无卫生死角。2、罐体有效容积为2.0m3，换热面为7.0m2，内筒工作压力为常压，工作温度为3℃；夹套工作压力为0.09Mpa，工作温度为-5℃。内筒δ=4mm/SUS304，夹套δ=5mm/Q235-B，外包δ=2mm/SUS304。岩棉保温，厚度为50mm。3、配浆式搅拌，电机功率为2.2kw（防爆），47r/min；旋转出液装置。 4、配人孔、清洗球、进液口、出液口、视镜等相关管件接头、阀门 SUS304 1 提取 2 提取液储罐 ZG-2.0。 1、结构形式：常压容器，立式支脚，上、下椭圆封头。设备内外抛光，确保无卫生死角。2、有效容积为2000L，筒体δ=3mm/SUS304，上、下椭圆封头δ=3mm/SUS304。 3、配人孔、清洗球、进液口、出液口、液位计、呼吸口等相关管件接头、阀门。 SUS304 2 提取 3 双效节能蒸发器 WZⅡ-750。 1、加热器：列管加热器，换热面积为9×2m2，蒸发量为750kg/h（以清水计）。壳程工作压力为0.09Mpa，工作温度为117℃；管程工作压力为-0.08Mpa，工作温度为60℃。筒体δ=3mm/SUS304，外包δ=2mm/SUS304。岩棉保温，厚度为50mm。设备内外抛光，确保无卫生死角。2、蒸发器：有效容积为450L，上椭圆封头，下锥体。筒体δ=3mm/SUS304，外包δ=2mm/SUS304。岩棉保温，厚度为50mm。3、冷凝器：冷凝面积均为13.5m2，筒体δ=3mm/SUS304。4、接受罐：有效容积为250L，上、下椭圆封头，筒体δ=3mm/SUS304。手动控制真空转换装置。5、配人孔、SUS304 1 提取 清洗球、进液口、出液口、视镜、温度表、真空表等相关管件接头、阀门。 4 醇沉罐 型号JC-2.0, 1、结构形式：常压容器，立式三层。耳式支脚，上封头，下90°锥体。底部快开出渣口。设备内外抛光，确保无卫生死角。2、罐体有效容积为2.0m3，换热面为7.0m2，内筒工作压力为常压，工作温度为3℃；夹套工作压力为0.09Mpa，工作温度为-5℃。内筒δ=4mm/SUS304，夹套δ=5mm/Q235-B，外包δ=2mm/SUS304。岩棉保温，厚度为50mm。3、配浆式搅拌，电机功率为2.2kw（防爆），47r/min；旋转出液装置。4、配人孔、清洗球、进液口、出液口、视镜等相关管件接头、阀门。 SUS304 1 提取 序号 设备名称 型号规格、技术参数及要求 主要材资 数量 备注 5 浓酒精储罐 ZG-2.0。 1、结构形式：常压容器，立式支脚，...
