年产100000吨葡萄糖酸钠振动流化床干燥机VIP专享VIP免费

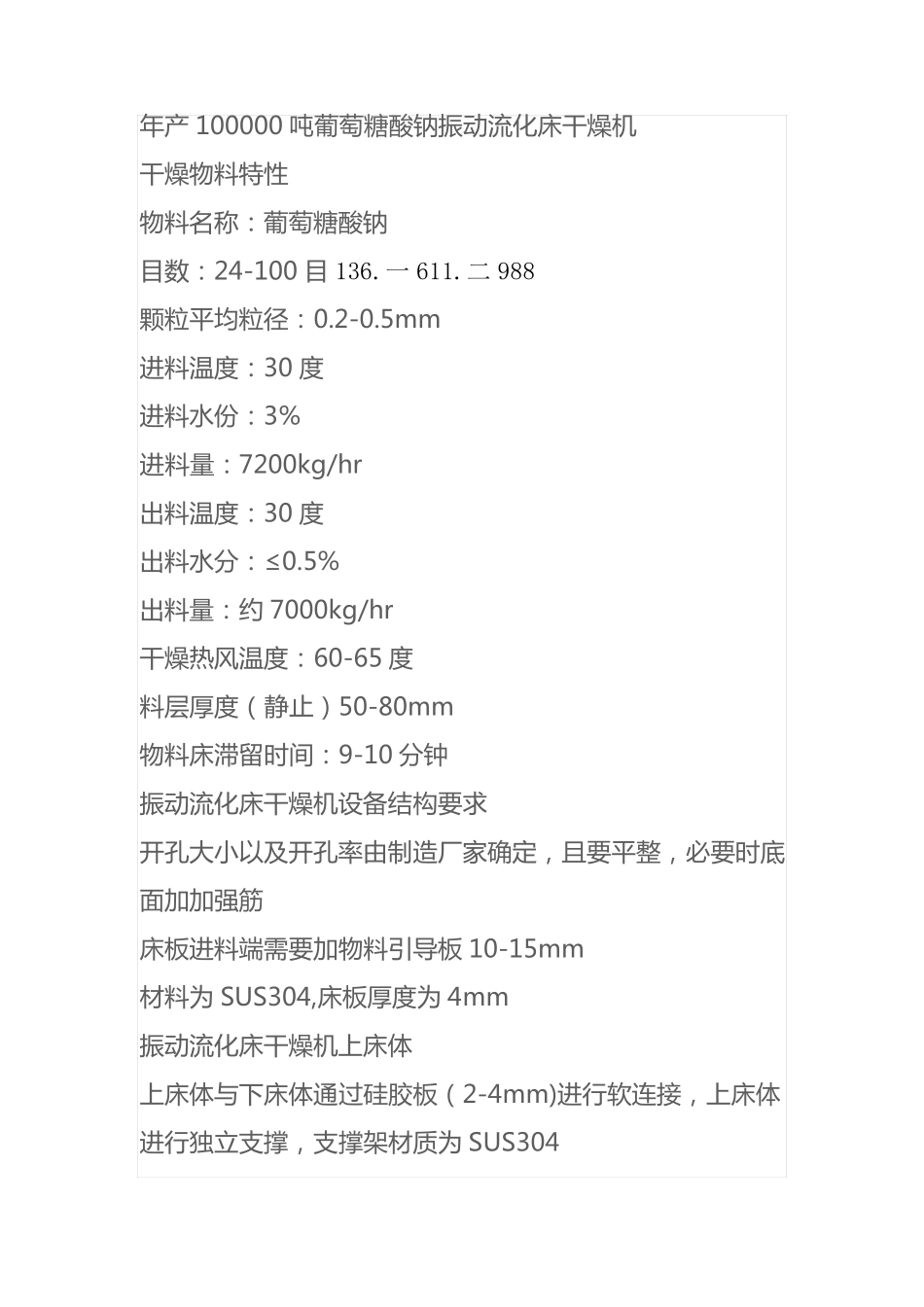

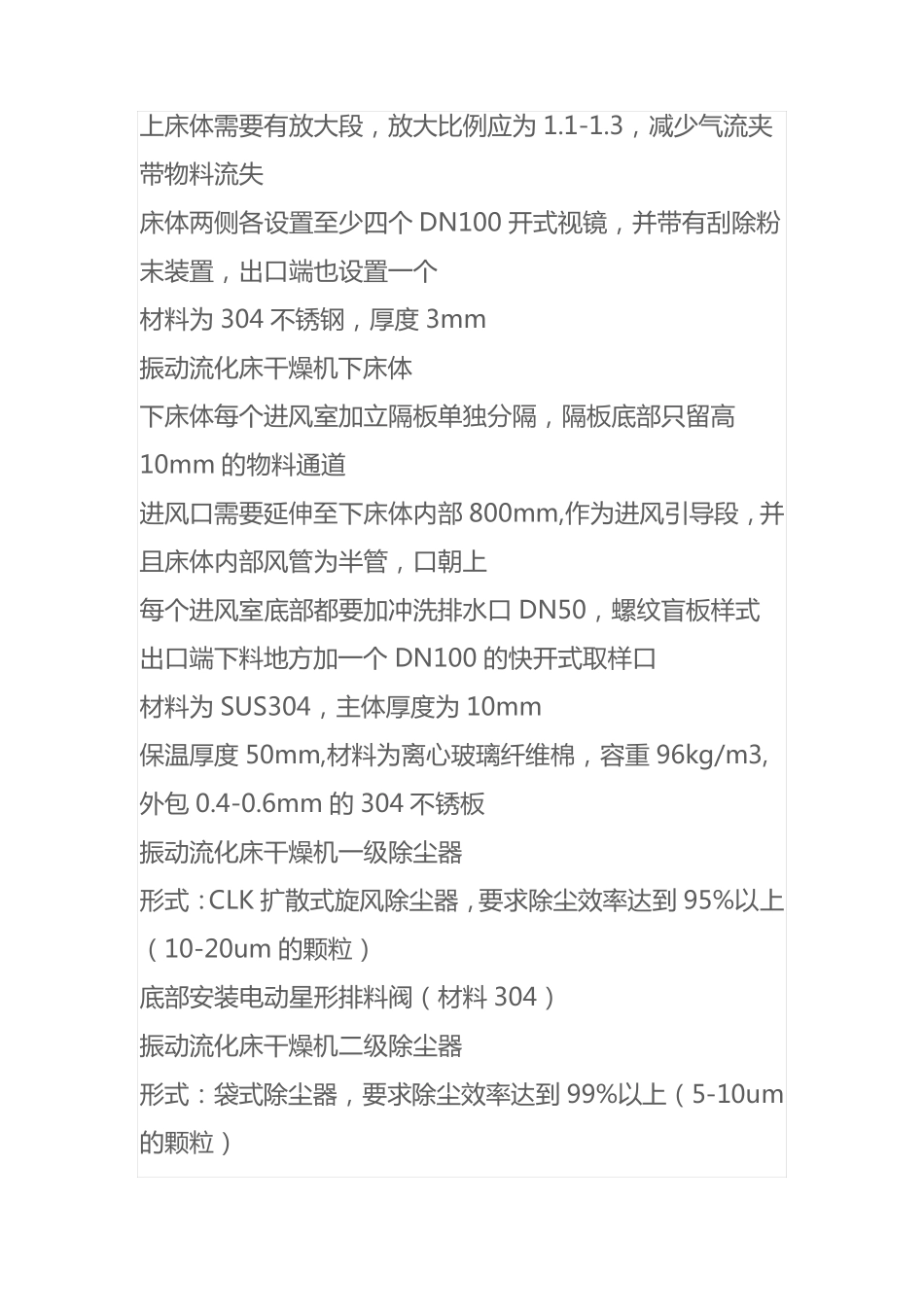

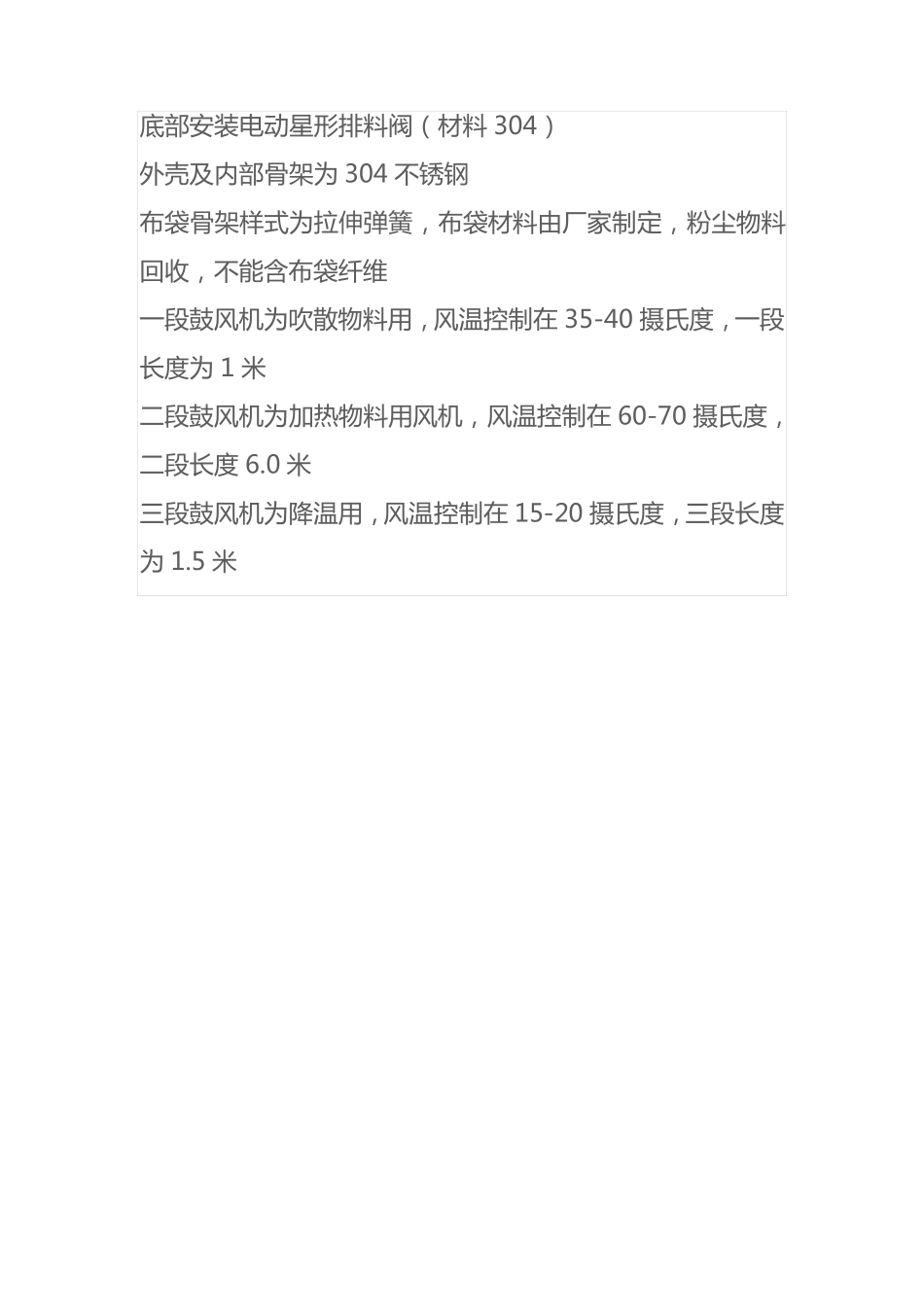

年 产 100000 吨 葡 萄 糖 酸 钠 振 动 流 化 床 干 燥 机 干 燥 物 料 特 性 物 料 名 称 ： 葡 萄 糖 酸 钠 目 数 ： 24-100 目 136.一 611.二988 颗 粒 平 均 粒 径 ： 0.2-0.5mm 进 料 温 度 ： 30 度 进 料 水 份 ： 3% 进 料 量 ： 7200kg/hr 出 料 温 度 ： 30 度 出 料 水 分 ： ≤0.5% 出 料 量 ： 约 7000kg/hr 干 燥 热 风 温 度 ： 60-65 度 料 层 厚 度 （ 静 止 ） 50-80mm 物 料 床 滞 留 时 间 ： 9-10 分 钟 振 动 流 化 床 干 燥 机 设 备 结 构 要 求 开 孔 大 小 以 及 开 孔 率 由 制 造 厂 家 确 定 ， 且 要 平 整 ， 必 要 时 底面 加 加 强 筋 床 板 进 料 端 需 要 加 物 料 引 导 板 10-15mm 材 料 为 SUS304,床 板 厚 度 为 4mm 振 动 流 化 床 干 燥 机 上床 体 上床 体 与 下 床 体 通 过 硅 胶 板 （ 2-4mm)进 行 软 连 接 ， 上床 体进 行 独 立 支 撑 ， 支 撑 架 材 质 为 SUS304 上 床 体 需 要 有 放 大 段 ， 放 大 比 例 应 为 1.1-1.3， 减 少 气 流 夹带 物 料 流 失 床 体 两 侧 各 设 置 至 少 四 个 DN100 开 式 视 镜 ， 并 带 有 刮 除 粉末 装 置 ， 出 口 端 也 设 置 一个 材 料 为 304 不 锈 钢 ， 厚 度 3mm 振 动 流 化 床 干 燥 机 下 床 体 下 床 体 每 个 进 风 室 加 立 隔 板 单 独 分 隔 ， 隔 板 底 部 只 留 高10mm 的 物 料 通 道 进 风 口 需 要 延 伸 至 下 床 体 内 部 800mm,作 为 进 风 引 导 段 ， 并且 床 体 内 部 风 管 为 半 管 ， 口 朝 上 每 个 进 风 室 底 部 都 要 加 冲 洗 排 水 口 DN50， 螺 纹 盲 板 样 式 出 口 端 下 料 地 方 加 一个 DN100 的 快 开 式 取 样 口 材 料 为 SUS304， 主 体 厚 度 为 10mm 保 温 厚 度 50mm,材 料 为 离 心 玻 璃 纤 维 棉 ， 容 重 96kg/m3,外 包 0.4-0.6mm 的 304 不 锈 板 振 动 流 化 床 干 燥 机 一级 除 尘 器 形 式 ： CLK 扩 散 式 旋 风 除 尘 器 ， 要 求 除 尘 效 率 达 到 95%以 上（ 10-20um 的 颗 粒 ） 底 部 安 装 电 动 星 形 排 料 阀 （ 材 料 304） 振 动 流 化 床 干 燥 机 二 级 除 尘 器 形 式 ： 袋 式 除 尘 器 ， 要 求 除 尘 效 率 达 到 99%以 上 （ 5-10um的 颗 粒 ） 底 部 安 装 电 动 星 形 排 料 阀 （ 材 料 304） 外 壳 及 内 部 骨 架 为 304 不 锈 钢 布 袋 骨 架 样 式 为 拉 伸 弹 簧 ， 布 袋 材 料 由 厂 家 制 定 ， 粉 尘 物 料回 收 ， 不 能 含 布 袋 纤 维 一段 鼓 风 机 为 吹 散 物 料 用 ， 风 温 控 制 在 35-40 摄 氏 度 ， 一段长 度 为 1 米 二 段 鼓 风 机 为 加 热 物 料 用 风 机 ， 风 温 控 制 在 60-70 摄 氏 度 ，二 段 长 度 6.0 米 三 段 鼓 风 机 为 降 温 用 ， 风 温 控 制 在 15-20 摄 氏 度 ， 三 段 长 度为 1.5 米
