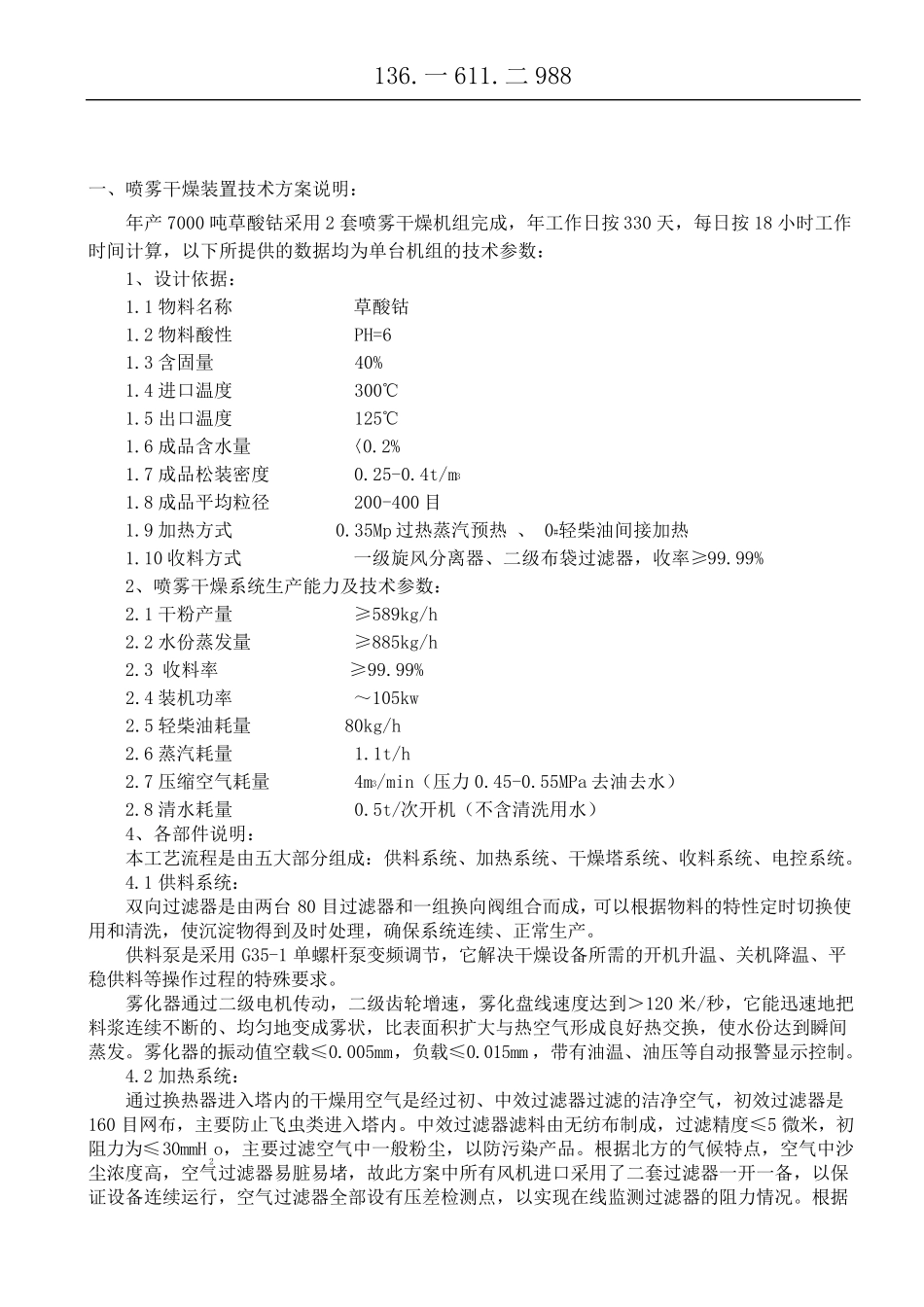

136.一611.二988 一、喷雾干燥装置技术方案说明: 年产7000 吨草酸钴采用2 套喷雾干燥机组完成,年工作日按330 天,每日按18 小时工作 时间计算,以下所提供的数据均为单台机组的技术参数: 1、设计依据: 1.1 物料名称 草酸钴 1.2 物料酸性 PH=6 1.3 含固量 40% 1.4 进口温度 300℃ 1.5 出口温度 125℃ 1.6 成品含水量 〈0.2% 1.7 成品松装密度 0.25-0.4t/m3 1.8 成品平均粒径 200-400 目 1.9 加热方式 0.35Mp 过热蒸汽预热 、 0#轻柴油间接加热 1.10 收料方式 一级旋风分离器、二级布袋过滤器,收率≥99.99% 2、喷雾干燥系统生产能力及技术参数: 2.1 干粉产量 ≥589kg/h 2.2 水份蒸发量 ≥885kg/h 2.3 收料率 ≥99.99% 2.4 装机功率 ~105kw 2.5 轻柴油耗量 80kg/h 2.6 蒸汽耗量 1.1t/h 2.7 压缩空气耗量 4m3/min(压力0.45-0.55MPa 去油去水) 2.8 清水耗量 0.5t/次开机(不含清洗用水) 4、各部件说明: 本工艺流程是由五大部分组成:供料系统、加热系统、干燥塔系统、收料系统、电控系统。 4.1 供料系统: 双向过滤器是由两台80 目过滤器和一组换向阀组合而成,可以根据物料的特性定时切换使用和清洗,使沉淀物得到及时处理,确保系统连续、正常生产。 供料泵是采用G35-1 单螺杆泵变频调节,它解决干燥设备所需的开机升温、关机降温、平稳供料等操作过程的特殊要求。 雾化器通过二级电机传动,二级齿轮增速,雾化盘线速度达到>120 米/秒,它能迅速地把料浆连续不断的、均匀地变成雾状,比表面积扩大与热空气形成良好热交换,使水份达到瞬间蒸发。雾化器的振动值空载≤0.005mm,负载≤0.015mm ,带有油温、油压等自动报警显示控制。 4.2 加热系统: 通过换热器进入塔内的干燥用空气是经过初、中效过滤器过滤的洁净空气,初效过滤器是160 目网布,主要防止飞虫类进入塔内。中效过滤器滤料由无纺布制成,过滤精度≤5 微米,初阻力为≤30mmH2o,主要过滤空气中一般粉尘,以防污染产品。根据北方的气候特点,空气中沙尘浓度高,空气过滤器易脏易堵,故此方案中所有风机进口采用了二套过滤器一开一备,以保证设备连续运行,空气过滤器全部设有压差检测点,以实现在线监测过滤器的阻力情况。根据136.一611.二988 干燥物料的特点,所有风机、换热器均采用304 不锈钢制造,以确保加热空气中不含金属氧化物,干燥物料不受污染。加热过程采用蒸气换热器预热和...
