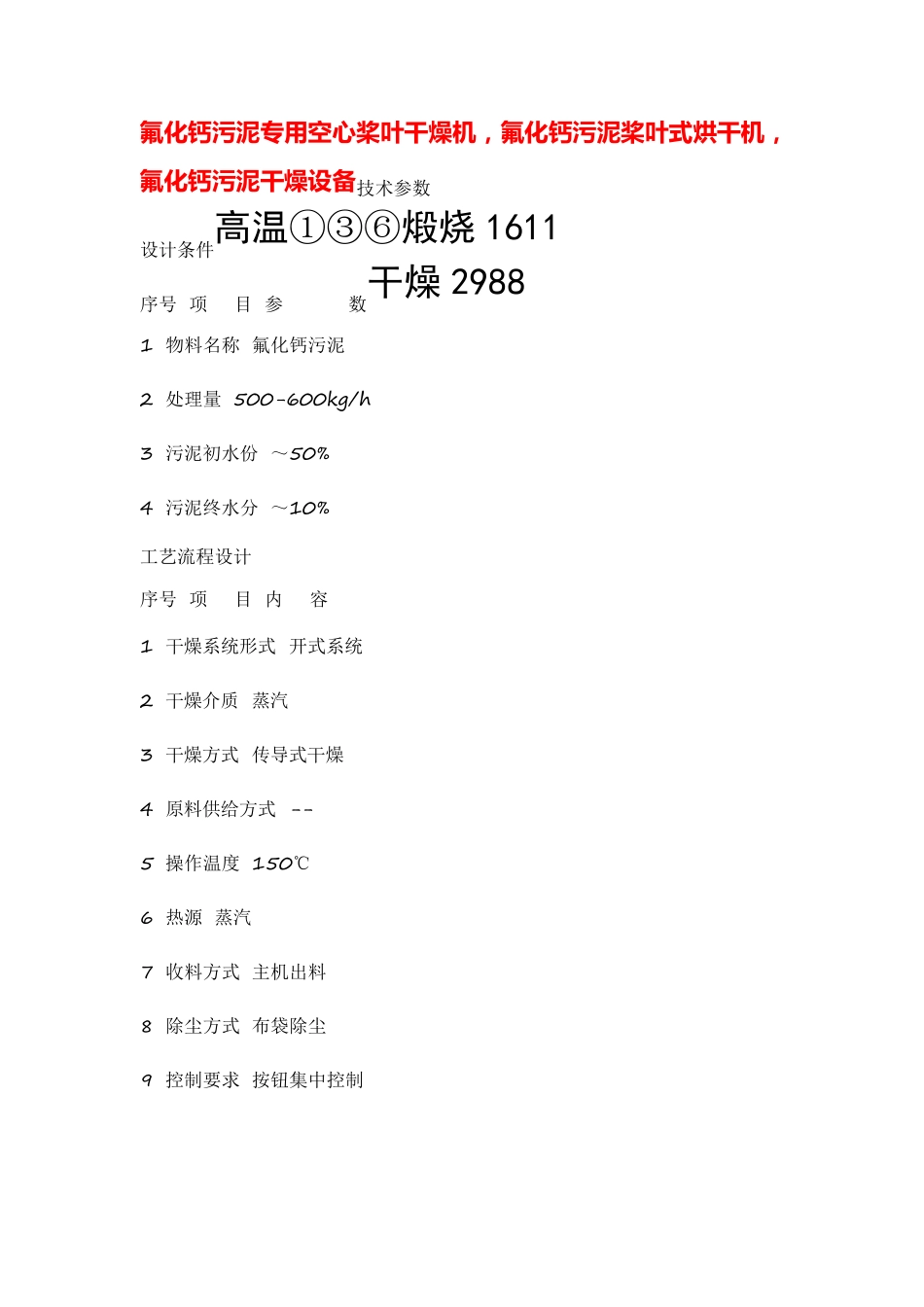

氟 化 钙 污 泥 专用 空 心 桨 叶 干 燥 机 ， 氟 化 钙 污 泥 桨 叶 式 烘 干 机 ，氟 化 钙 污 泥 干 燥 设 备 技术参数 设计条件高温①③⑥煅烧1611 序号 项 目 参 数干燥2988 1 物料名称 氟化钙污泥 2 处理量 500-600kg/h 3 污泥初水份 ～50% 4 污泥终水分 ～10% 工艺流程设计 序号 项 目 内 容 1 干燥系统形式 开式系统 2 干燥介质 蒸汽 3 干燥方式 传导式干燥 4 原料供给方式 -- 5 操作温度 150℃ 6 热源 蒸汽 7 收料方式 主机出料 8 除尘方式 布袋除尘 9 控制要求 按钮集中控制 氟 化 钙 污 泥 专用 空 心 桨 叶 干 燥 机 ， 氟 化 钙 污 泥 桨 叶 式 烘 干 机 ，氟 化 钙 污 泥 干 燥 设 备 技术要求 01 处理能力：0.6 吨/小时；连续进出料生产，无轴蛟龙。 02 浆叶轴可正反转，并配备相应的控制系统。 03 加热介质：蒸汽，压力0.4Mpa，蒸汽耗量≤1.2Kg 蒸汽/Kg 水 蒸汽耗量≤1.5kg/水（或者这条不要体现在技术协议里面） 04 材质：与物料接触主轴材质为304 不锈钢。夹套345r 05 夹套按照GB150-2011 压力容器设计制造，并分段进汽 06 管口：进料口、出料口、进风口、排湿口、观察口（分段设置），轴承冷却水进出口，空心轴蒸汽进口、冷凝水排口、夹套蒸汽进口、冷凝水排口 07 物料出口配备调节装置，并配出料设备（如螺旋输送机）出料能力≥5t/h 08 浆叶主轴进气密封采用旋转接头，法兰连接，公称压力1.6Mpa 09 浆叶转速5-25 可调。（转速过高的话扭矩不够）1-10 可调 10 驱动电机：选用YE3 型号 11 减速机：采用硬齿面减速机，可正、反两向运转 12 传动方式：链条传动 皮带传动 13 轴承采用国内或进口品牌，轴承箱配备降温装置，温升≤40℃ 14 配备设备：引风机、旋风分离器、进风口蒸汽预热器、 需除尘（符合燃烧标准） 15 空心轴和夹套冷凝水排放配备疏水阀 16 设备碳钢部分外表面涂防锈底，面漆各两遍 氟 化 钙 污 泥 专用 空 心 桨 叶 干 燥 机 ， 氟 化 钙 污 泥 桨 叶 式 烘 干 机 ，氟 化 钙 污 泥 干 燥 设 备 生 产 配 置 : 序号 名 称 型号及规格 数量 材 质 备注说明 1、主机上箱体 1 上盖 1 2205,法兰碳钢 槽钢加强 2 加料口 φ300 1 2205,法兰碳钢 δ3 3 排湿口 Φ318 1 2205,法兰...
