广联达BIM土建钢筋算量软件二合一及计价教程课件VIP免费

广联达BIM土建钢筋算量软件二合一及计价教程课件_第1页
1/16
广联达BIM土建钢筋算量软件二合一及计价教程课件_第2页
2/16
广联达BIM土建钢筋算量软件二合一及计价教程课件_第3页
3/16

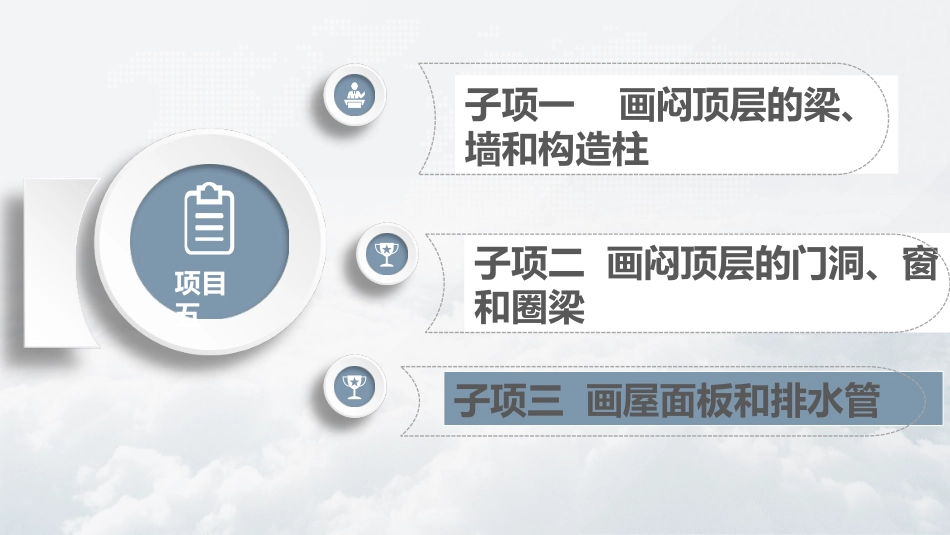

项目五子项一画闷顶层的梁、墙和构造柱子项三画屋面板和排水管子项二画闷顶层的门洞、窗和圈梁画屋面板计算排水管画屋面板画屋面板1.定义屋面板属性单击“导航树”中“板”前面的使其展开→单击→单击“构件列表”下的“新建”→单击“新建现浇板”,建立“XB-1”,在属性列表中将名称“XB-1”改为“WMB”,单击“构件列表”里的“WMB””→单击“属性列表”里的第12行前面的→单击第16行后面的单元格,软件出现→单击→软件自动弹出“马凳筋设置”对话框单击“Ⅰ型”→单击右侧大图中“L1”,输入“90”→单击“L2”,输入“90”→单击“L3”,输入“85”→单击“马凳筋信息”后边空格,输入“A6@1000*1000”→单击“确定”。WMB”属性值如图所示。2.添加清单、定额子目填写WMB的清单、定额子目如图所示,注意第5~7行的措施项目要勾选。3.画屋面板(1)画WMB综合阅读建施07~11,结施16,闷顶的屋面板是由很多斜板组成,可以将它们分成6块,如图所示。画B1和B3单击“现浇板二次编辑”面板里的→单击“外墙梁外边线、内墙梁轴线”→单击①轴线外墙→依次单击①轴与辅轴之间的两段斜墙→单击辅轴墙→单击右键,同法画右边的B3。(2)定义斜板单击“现浇板二次编辑”面板里的→单击绘图区现浇板B1(边线变粗)→单击B1的左下角点→软件弹出数字框→输入“10.80”(如图所示)→单击键盘上“Enter”键→软件自动弹出B1的右下角数字框→输入“14.217”→单击键盘上“Enter”键→软件自动弹出B1的右上角数字框→输入“14.217”→单击键盘上“Enter”键结束命令,现浇板B1上出现标示板斜向的箭头,如图所示。(3)拉伸斜板仔细阅读结施16,在屋面板的屋脊、阳台处板伸出圈梁100mm,如图所示(1-6处)。单击“选择”按钮→单击选中绘图区B4→单击右键→单击辅轴B4中间的控制点(图5-42中1所指的位置)→鼠标向左移动在数字框内输入“190”mm→单击键盘上“Enter”→单击辅轴B4中间的控制点(图中4所指的位置)→鼠标向右移动在数字框内输入“190”mm→单击键盘上“Enter”。同法,将B2图5-42中2、3所指的板边向外偏移190mm;将B5、B6图中5、6所指的板边向外偏移100mm。(4)布置屋面板受力筋单击→单击“构件列表”下的“新建”→单击“新建板受力筋”→建立“SLJ-1”→在“属性列表”的第3行“钢筋信息”输入“C8-120”→单击黑色绘图区上边的→软件弹出“智能布置”对话框,如图所示→单击→依次单击黑色绘图区的所有屋面板→单击右键结束,这样屋面板配筋就画完了。(5)平齐板顶单击“导航树”中“墙”前面的使其展开→单击→单击“通用操作”面板里的→鼠标左键拉框选中绘图区所有的墙体→软件提示“平齐完成”。单击“导航树”中“梁”前面的使其展开→单击→单击“通用操作”面板里的→鼠标左键拉框选中绘图区所有的圈梁→软件提示“平齐完成”。单击“导航树”中“柱”文件夹前面的“+”使其展开→单击”→单击“通用操作”面板里的→鼠标左键拉框选中绘图区所有的构造柱→软件提示“平齐完成”。(6)查看屋面板三维视图单击“导航树”中“板”文件夹前面的“+”使其展开→单击”→单击按钮,按下(不松)左键,调整视图角度,仔细观察屋面板坡度设置是否正确,如图所示。(7)删除辅轴单击“导航树”中“轴线”前面的使其展开→单击“辅助轴线(O)”→单击“选择”→单击选中所有的辅助轴线→单击键盘上的“Delete”键。这样图中所有的辅助轴线就被删除了,然后返回层。4.汇总计算并查看工程量单击选项板“工程量”→单击→“全楼”只勾选“闷顶层”→单击“确定”→软件开始计算→“计算成功”单击“确定”→左键拉框选择所有屋面板→单击“,屋面板做法工程量如图所示,查看结束,单击“退出”。计算排水管计算排水管1.建立构件单击选项板→单击→单击对话框→单击→建立→在下面“属性”对话框里改名为“排水管”,如图所示。2.填写排水管清单、定额子目单击右边的→在下边出现一行空白的清单行→单击下边的→向下拖动滚动条→单击前面的小箭头→单击“屋面防水及其他”→双击右边的一行→这时“010902004”清单就填到了上边空白的清单行→双击清单行“项目清单行”下...
