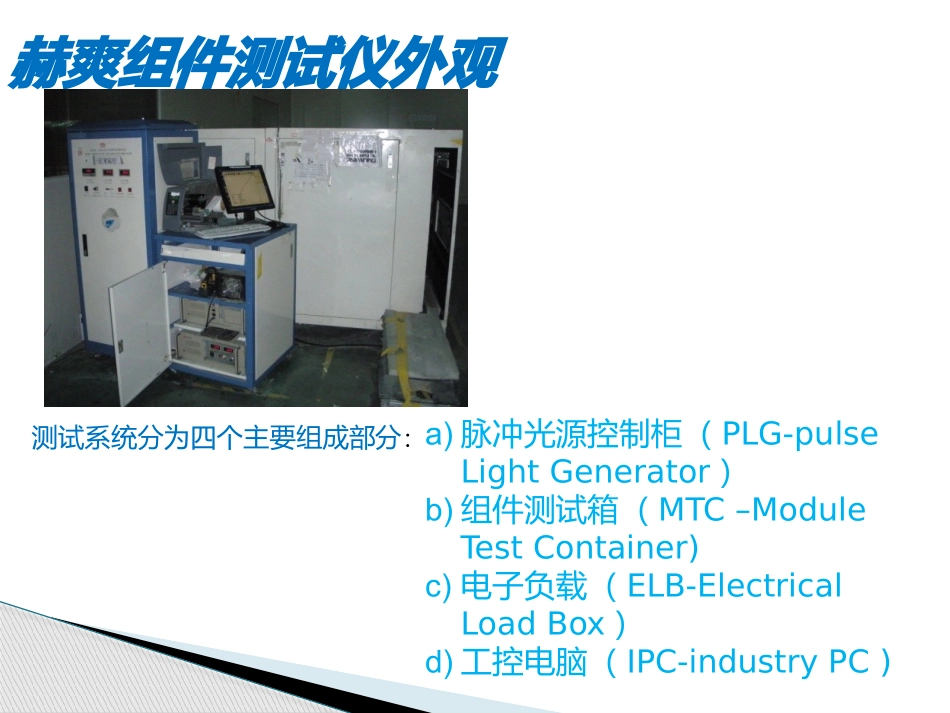

编制人：蔡俊赫爽太阳能电池组件测试仪培训资料~~内容测试仪外观介绍测试仪系统原理框图测试仪详细介绍（硬件和软件）测试仪模拟器校正测试仪简易操作流程赫爽组件测试仪外观测试系统分为四个主要组成部分：a)脉冲光源控制柜（PLG-pulseLightGenerator）b)组件测试箱（MTC–ModuleTestContainer)c)电子负载（ELB-ElectricalLoadBox）d)工控电脑（IPC-industryPC)测试仪系统原理框图一.脉冲光源柜(PLG）组件测试仪详细介绍（硬件和软件）脉冲光源柜控制闪光分为联机和手动两种方式，同样在后面的电子负载盒中，软件控制有联机和手动两种方式，联机是正常测试的方式，通过计算机控制，手动式为了方便调试仪器、校正光均与度，并且在一起的故障检测中起到重要的作用。二.组件测试箱(MTC)三.电子负载盒（ELB)联机与手动1.确保联机和手动按键都弹起的状态下，开启电源开关。2.电压与电流表肉为0或者接近0的数值为正常。3.按下联机键，配合脉冲光源柜的联机，进行联机测试。四.工控电脑(IPC）工控电脑的作用是采集和处理测试的数据，连接和控制测试系统测试软件简介软件整体外观各部分菜单内容“”菜单中设置是测试前相当重要的内容，以下详细介绍此项：设置功能公司信息---产品组件信息--选择分档标准--参数显示--标准光强--触发参数--温度系数--选择打印布局--恢复默认设置--导入/到处参数设置-工程师模式--用户登入/退出管理员权限记录公司信息和测试操作员信息，将会写入到测试报告中（见图一）记录组件的名称和标号；选择电池组件的类型，即选择组件是p型硅或N型硅制造；组件串并联电池数；以及单片片电池面积和组件面积。（见图二）选择分档标准，显示分档详细信息，并可新建、修改和删除分档。（见图三）选择在I-V曲线测量时需要查看显示的电池性能参数。设定标准光强度，默认值为标准AM2.5的光强100mW/c㎡（见图四）设置采集参数（见图五）设置温度校准系数（见图六）目的在于方便用户自己定制所需要的测试报告打印“”格式，实现所见即所得的打印方式（见图七）该菜单用于将所有参数恢复到出厂设置“”在工程师模式下，参数设置的导入和导出功能（见图八）--“”权限管理功能，软件中设定了两种操作权限（见图九）图一图二图三图四图五图六图七图八图九模拟器校正分三步：第一步充电电压系数：测试仪模拟器校正计算机联机的状态下，“”按下开始按键，可以再PLG前面板上看到充电电压数值，待其充电完成稳定后，将其值填入下图编辑框，然后接受以上充电电压系数。输入充电电压，按下开始充电；“红灯表示充电完成后，按下光强”测试。第二步光强：第三步电流电压系数：1.“”首先松开组件测试夹具，填入输出电压（1V-3V“），按下计算工控机与电子负载电”“压比例按键后得出计算工控机与电子负载电”压比例系数2.利用标准电池组件对测试仪进行电流电压校正，正确连接电池夹具，输入标准电池组“件的短路电流和开路电压，按下电压电流校”“”“正，可以得到电压调整系数和电流调整系”数。3.选择时候进行电流调整系数和电压调整系“”数，按下接受保存得到的测试结果模拟器校正说明：1.第一步充电电压系数只需在设备第一次使用的情况下进行，校正好后无需改动。2.第二步光强在PLG充电电压发生改变的情况下，页就是模拟器的光强发生改变的情况下，需要进行光强的测试，软件自动保存测试结果。3.第三步电流电压系数松开架子测试计算工控机与电子负载的电压比例，测试好后此结果也不需要经常改变，保存其固定值；需要经常校正的是电流调整系数和电压调整系数，对于不同的电池组件，可能需要不同的标准组件来进行校正，所以应当根据需要进行电压电流校正，这一步可能会经常用到一、启动软硬件1、现场电源：电压范围，220V左右，并确认接地线。2、确认模拟器、测试柜、工控机柜包装，外壳，内部电路板外观以及插线头无问题。3、硬件连接，固定好。4、启动工控机，打开软件。5、启动模拟器和电子负载，并确认在联机状态（关闭时，先关闭模拟器和电子负载，再关闭工控机。注意：关闭模拟器时，请先放电至几十伏内。）二、软件设置设置》用户权限登录”选择Admin”“时，测试...
