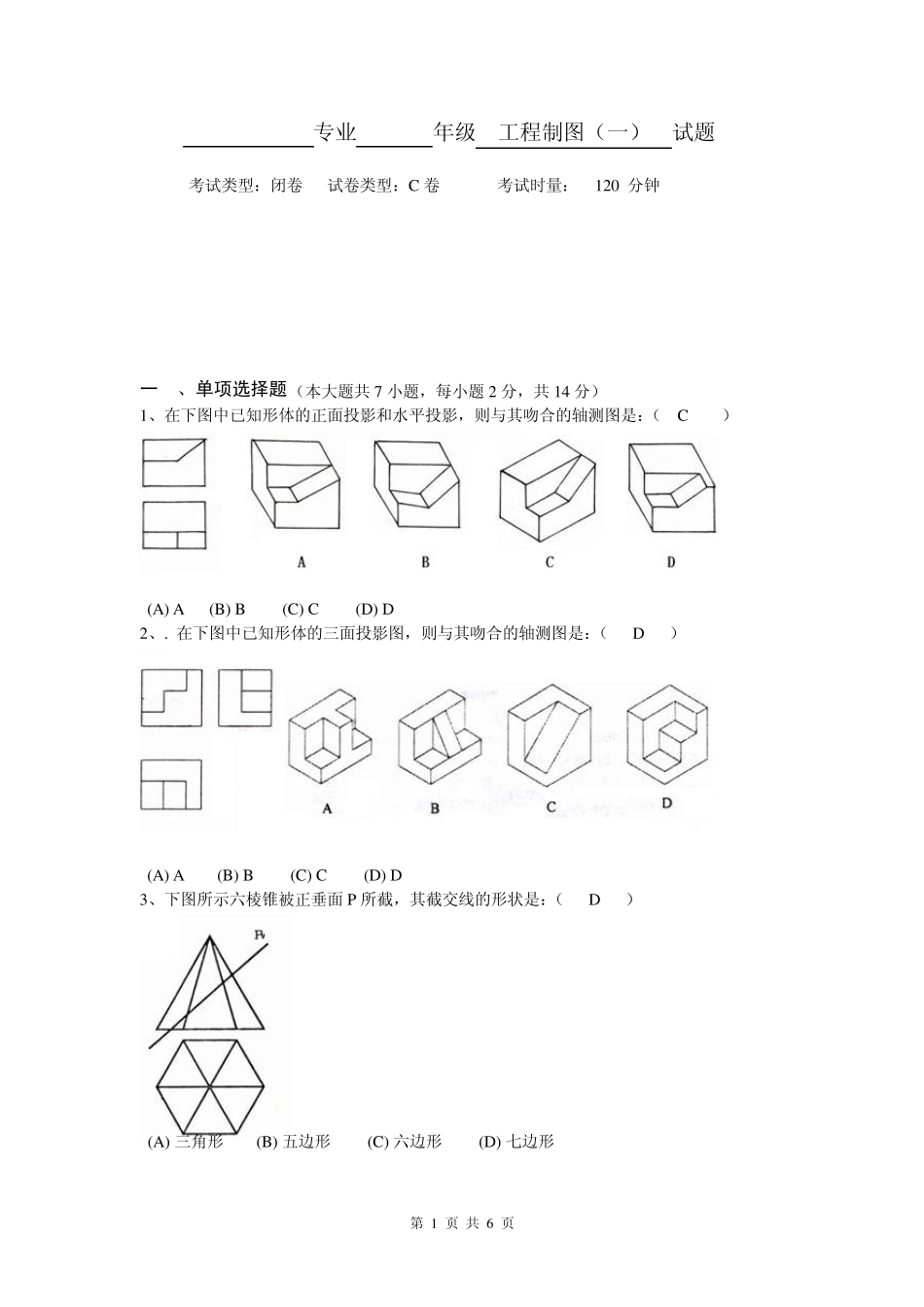

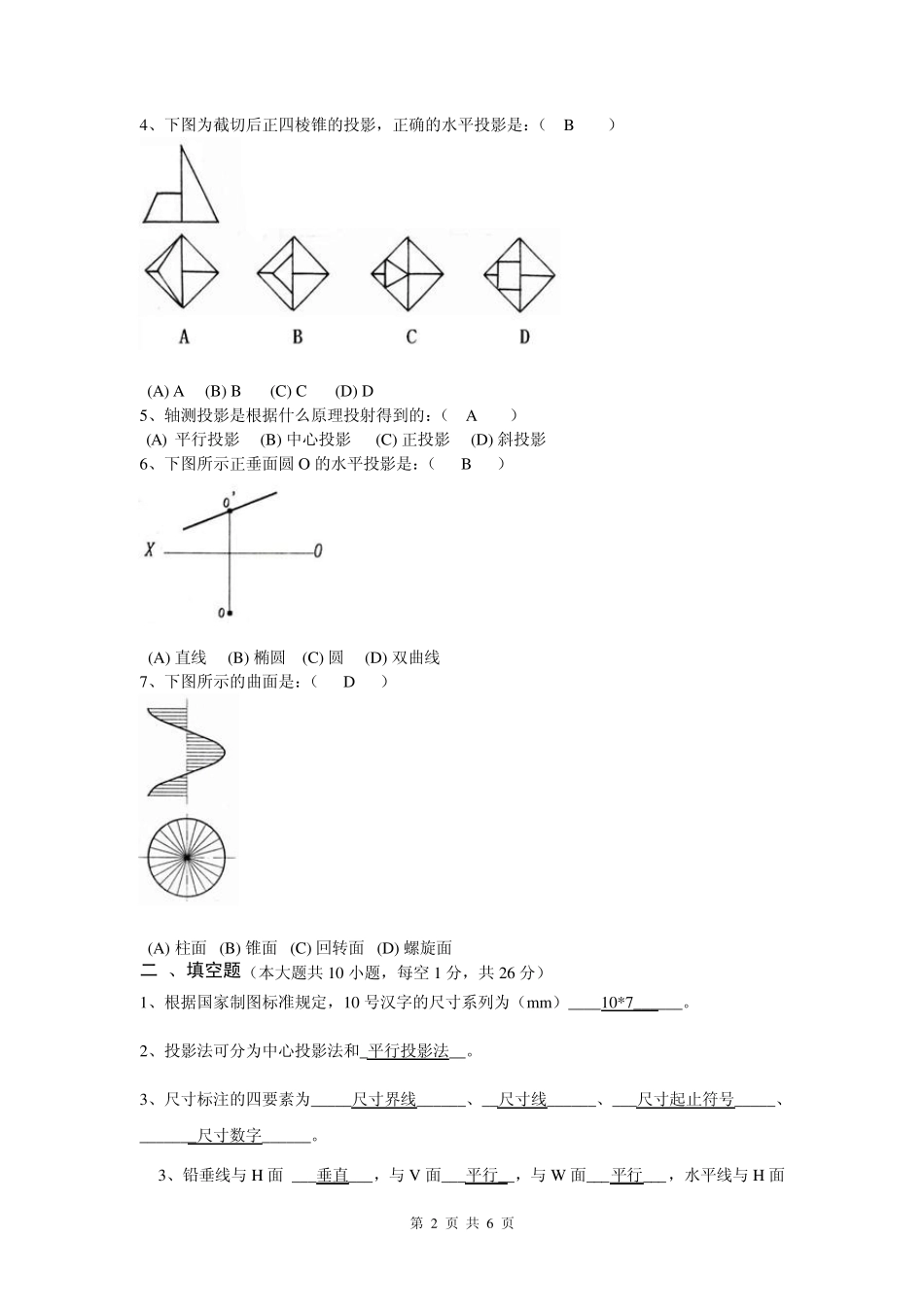

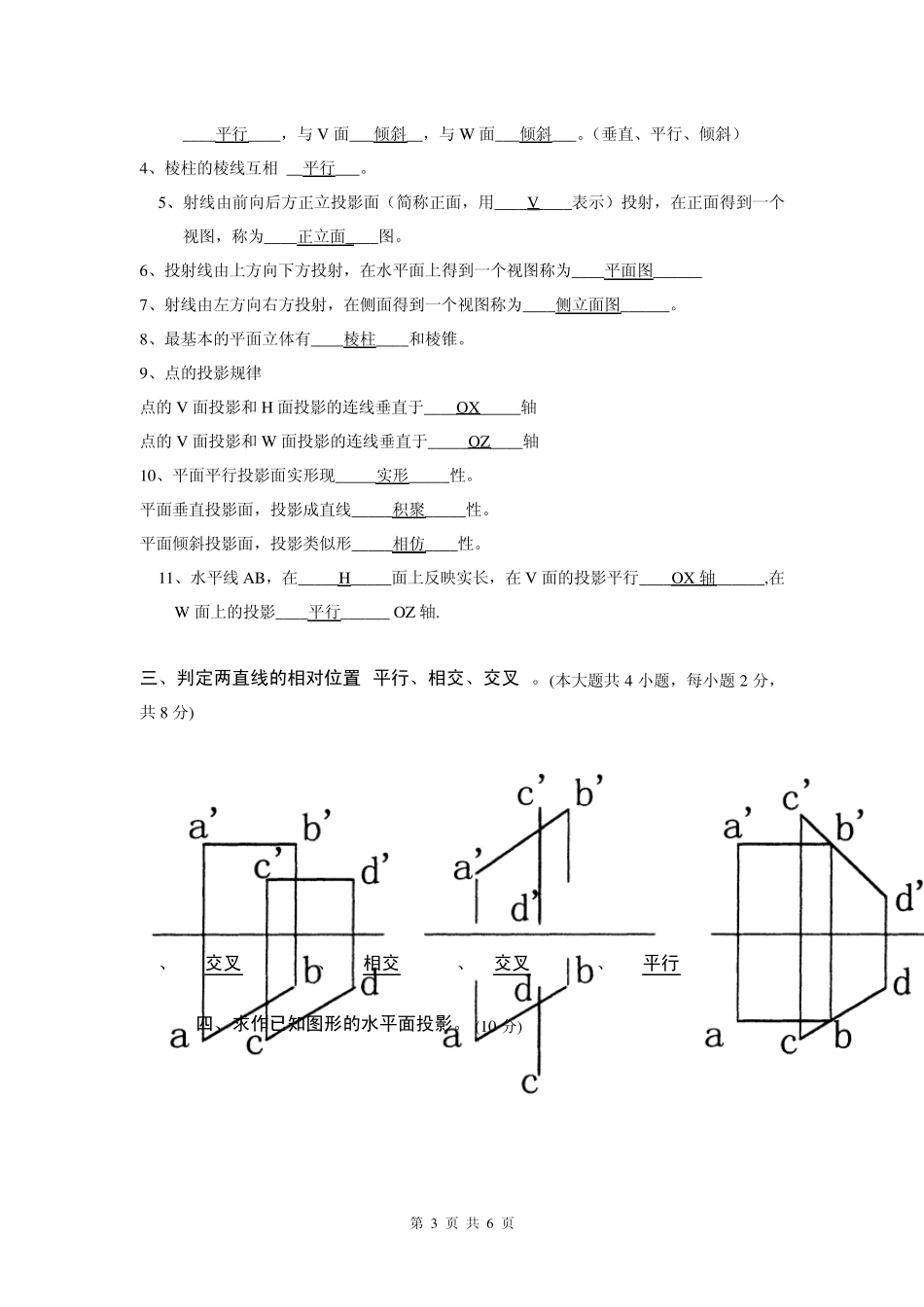

第 1 页 共 6 页 专业 年级 工程制图（一） 试题 考试类型：闭卷 试卷类型：C 卷 考试时量： 120 分钟 一 、单项选择题（本大题共7 小题，每小题2 分，共14 分） 1、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（ C ） (A) A (B) B (C) C (D) D 2、. 在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ D ） (A) A (B) B (C) C (D) D 3、下图所示六棱锥被正垂面 P所截，其截交线的形状是：（ D ） (A) 三角形 (B) 五边形 (C) 六边形 (D) 七边形 第 2 页 共 6 页 4、下图为截切后正四棱锥的投影，正确的水平投影是：（ B ） (A) A (B) B (C) C (D) D 5、轴测投影是根据什么原理投射得到的：（ A ） (A) 平行投影 (B) 中心投影 (C) 正投影 (D) 斜投影 6、下图所示正垂面圆 O 的水平投影是：（ B ） (A) 直线 (B) 椭圆 (C) 圆 (D) 双曲线 7、下图所示的曲面是：（ D ） (A) 柱面 (B) 锥面 (C) 回转面 (D) 螺旋面 二 、填空题（本大题共10 小题，每空 1 分，共26 分） 1、根据国家制图标准规定，10 号汉字的尺寸系列为（m m ）____10*7______。 2、投影法可分为中心投影法和_平行投影法__。 3、尺寸标注的四要素为_____尺寸界线______、__尺寸线______、___尺寸起止符号_____、_______尺寸数字______。 3、铅垂线与 H 面 ___垂直___，与 V 面___平行__，与 W 面___平行___，水平线与 H 面 第 3 页 共 6 页 ____平行____，与V 面___倾斜__，与W 面___倾斜___。（垂直、平行、倾斜） 4、棱柱的棱线互相 __平行___。 5、射线由前向后方正立投影面（简称正面，用____V____表示）投射，在正面得到一个视图，称为____正立面____图。 6、投射线由上方向下方投射，在水平面上得到一个视图称为____平面图______ 7、射线由左方向右方投射，在侧面得到一个视图称为____侧立面图______。 8、最基本的平面立体有____棱柱____和棱锥。 9、点的投影规律 点的 V 面投影和 H 面投影的连线垂直于____OX_____轴 点的 V 面投影和 W 面投影的连线垂直于_____OZ____轴 10、平面平行投影面实形现_____实形_____性。 平面垂直投影面，投影成直线_____积聚_____性。 平面倾斜投影面，投影类似形_____相仿____性。 11、水平线 AB，在_____H_____面上反映实长，在 V 面的投影平行_...
