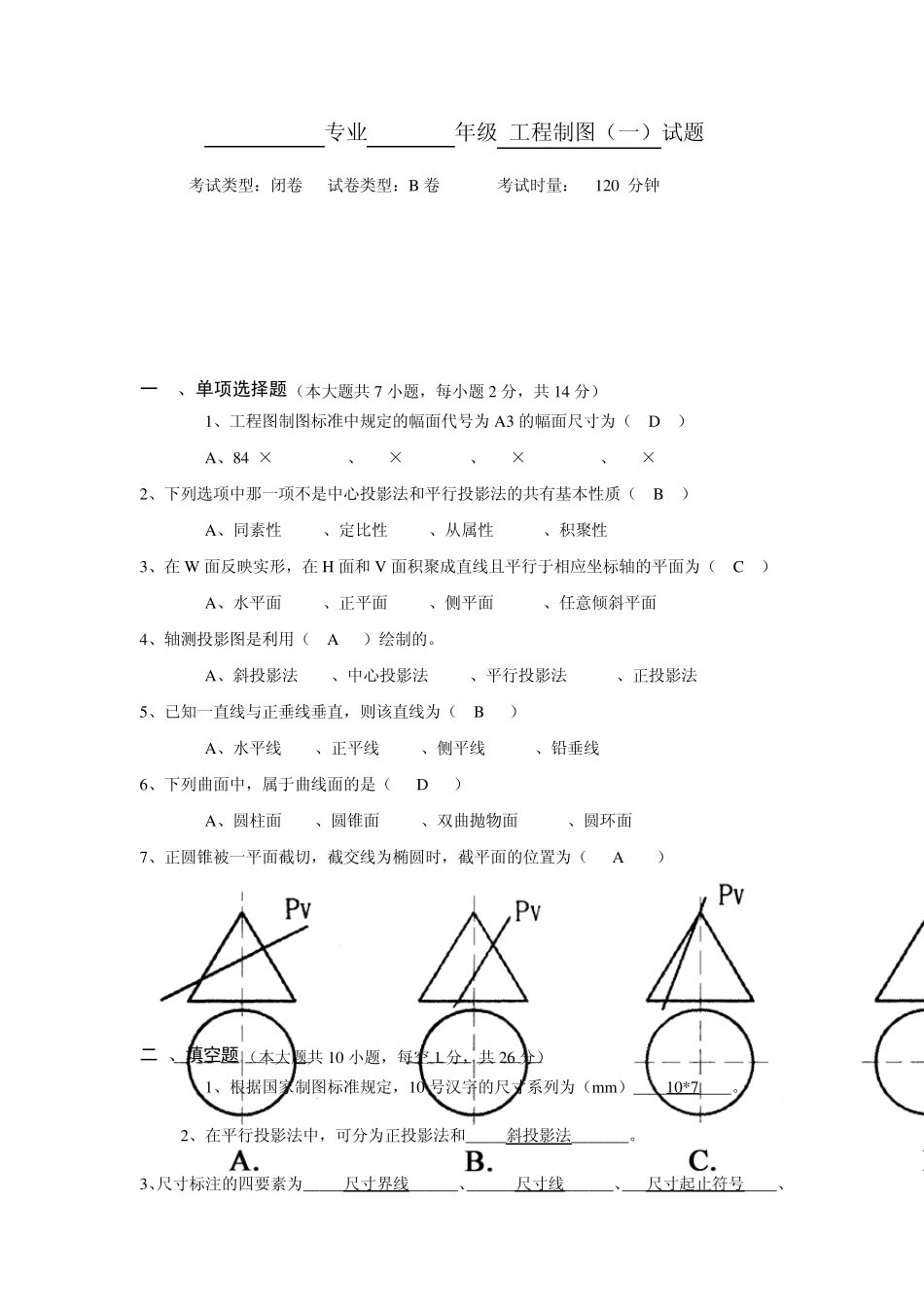

专业 年级 工程制图（一）试题 考试类型：闭卷 试卷类型：B 卷 考试时量： 120 分钟 一 、单项选择题（本大题共7 小题，每小题2 分，共14 分） 1、工程图制图标准中规定的幅面代号为A3 的幅面尺寸为（ D ） A、841×1189 B、594×841 C、420×594 D、297×420 2、下列选项中那一项不是中心投影法和平行投影法的共有基本性质（ B ） A、同素性 B、定比性 C、从属性 D、积聚性 3、在 W 面反映实形，在 H 面和 V 面积聚成直线且平行于相应坐标轴的平面为（ C ） A、水平面 B、正平面 C、侧平面 D、任意倾斜平面 4、轴测投影图是利用（ A ）绘制的。 A、斜投影法 B、中心投影法 C、平行投影法 D、正投影法 5、已知一直线与正垂线垂直，则该直线为（ B ） A、水平线 B、正平线 C、侧平线 D、铅垂线 6、下列曲面中，属于曲线面的是（ D ） A、圆柱面 B、圆锥面 C、双曲抛物面 D、圆环面 7、正圆锥被一平面截切，截交线为椭圆时，截平面的位置为（ A ） 二 、填空题 （本大题共10 小题，每空 1 分，共26 分） 1、根据国家制图标准规定，10 号汉字的尺寸系列为（m m ）____10*7____。 2、在平行投影法中，可分为正投影法和_____斜投影法_______。 3、尺寸标注的四要素为_____尺寸界线______、______尺寸线______、___尺寸起止符号____、 _ _ _ _ _ _ 尺寸数字_ _ _ _ _ 。 4 、工程上常用的四种图示方法有：_ _ _ _ _ _ 多面正投影法_ _ _ _ _ _ _ 、_ _ _ _ _ _ 轴侧投影法_ _ _ _ _ _ 、_ _ _ _ _ _ _ 标高投影法_ _ _ _ _ 、_ _ _ _ _ _ 透视投影法_ _ _ _ _ _ 。 5 、投影图的度量关系必须遵守“三等”规律，将之简化为口诀为_ _ _ _ 长对正_ _ _ _ _ _ 、_ _ _ _ _高平齐_ _ _ _ 、_ _ _ _ _ _ 宽相等_ _ _ _ _ _ _ 。 6 、两立体相交连接也称相贯，根据相贯线的数量，相贯可分为_ _ _ _ 全贯_ _ _ 和_ _ _ 互贯_ _ _ 。 7 、曲线根据点的运动规律可分为_ _ _ _ _ _ 规则曲线_ _ _ _ _ _ 和_ _ _ _ _ 不规则曲线_ _ _ _ _ 。 8 、_ _ _ _ _ _ 正面图_ _ _ _ _ _ 、_ _ _ _ _ _ _ 平面图_ _ _ _ _ _ _ 、_ _ _ _ _ _ _ _ 侧面图_ _ _ _ _ 是三个最基本的视图，合称为三视图或三面...
