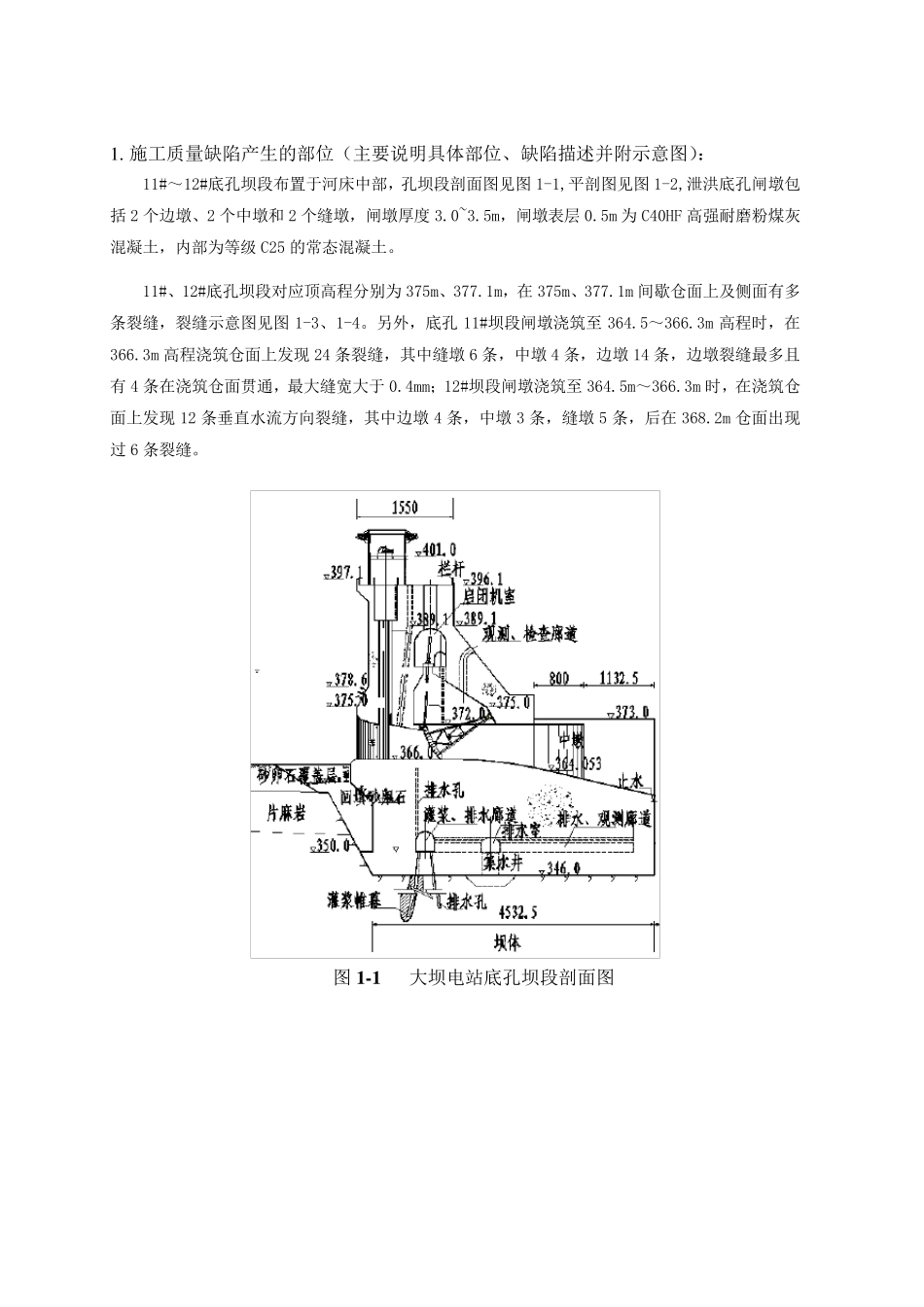

附录B 水利水电工程施工质量缺陷备案表格式 编号：0 2 某某 工程施工质量缺陷备案表 质量缺陷所在单位工程名称：碾压混凝土重力坝 0 +0 0 0 .0 0 ～0 +5 3 3 .0 0 缺陷类别：混凝土裂缝 备案日期： 2 0 1 9 年 9 月 2 0 日 1 . 施工质量缺陷产生的部位（主要说明具体部位、缺陷描述并附示意图）： 11#～12#底孔坝段布置于河床中部，孔坝段剖面图见图 1-1,平剖图见图 1-2,泄洪底孔闸墩包括 2 个边墩、2 个中墩和 2 个缝墩，闸墩厚度 3.0~3.5m，闸墩表层 0.5m 为 C40HF 高强耐磨粉煤灰混凝土，内部为等级 C25 的常态混凝土。 11#、12#底孔坝段对应顶高程分别为 375m、377.1m，在 375m、377.1m 间歇仓面上及侧面有多条裂缝，裂缝示意图见图 1-3、1-4。另外，底孔 11#坝段闸墩浇筑至 364.5～366.3m 高程时，在366.3m 高程浇筑仓面上发现 24 条裂缝，其中缝墩 6 条，中墩 4 条，边墩 14 条，边墩裂缝最多且有 4 条在浇筑仓面贯通，最大缝宽大于 0.4mm；12#坝段闸墩浇筑至 364.5m～366.3m 时，在浇筑仓面上发现 12 条垂直水流方向裂缝，其中边墩 4 条，中墩 3 条，缝墩 5 条，后在 368.2m 仓面出现过 6 条裂缝。 图 1 -1 大坝电站底孔坝段剖面图 图1 -2 平剖图 图1-3 11#坝段裂缝平面分布 图1-4 12#坝段裂缝平面分布 表1 -1 1 1 #坝段平面裂缝统计表 编号 缝长（m ） 缝宽（m m ） 走向 编号 缝长（m ） 缝宽（m m ） 走向 1 2.9 0.6 垂直水流 9 3 0.3 垂直水流 2 2.9 0.2 垂直水流 10 11 0.8 顺水流 3 7.3 0.3 顺水流 11 3.5 0.1 垂直水流 4 2.6 0.1 顺水流 12 2.9 0.2 垂直水流 5 4.6 0.1 顺水流 13 2.9 0.2 垂直水流 6 3.5 0.1 顺水流 14 3.5 0.4 垂直水流 7 2.5 0.1 顺水流 15 3 / 顺水流 8 1.8 0.2 垂直水流 表1 -2 1 2 #坝段平面裂缝统计表 编号 缝长（m ） 缝宽（m m ） 走向 编号 缝长（m ） 缝宽（m m ） 走向 1 3.1 0.1 垂直水流 10 3.6 0.4 垂直水流 2 3.1 0.2 垂直水流 11 3 0.2 垂直水流 3 3 0.2 垂直水流 12 3.5 0.1 垂直水流 4 4.8 0.6 垂直水流 13 4.9 0.2 垂直水流 5 5 0.4 顺水流 14 1.6 0.3 顺水流 6 1.6 0.3 顺水流 15 2 0.1 顺水流 7 1.8 0.4 垂直水流 16 5.2 / 顺水...
