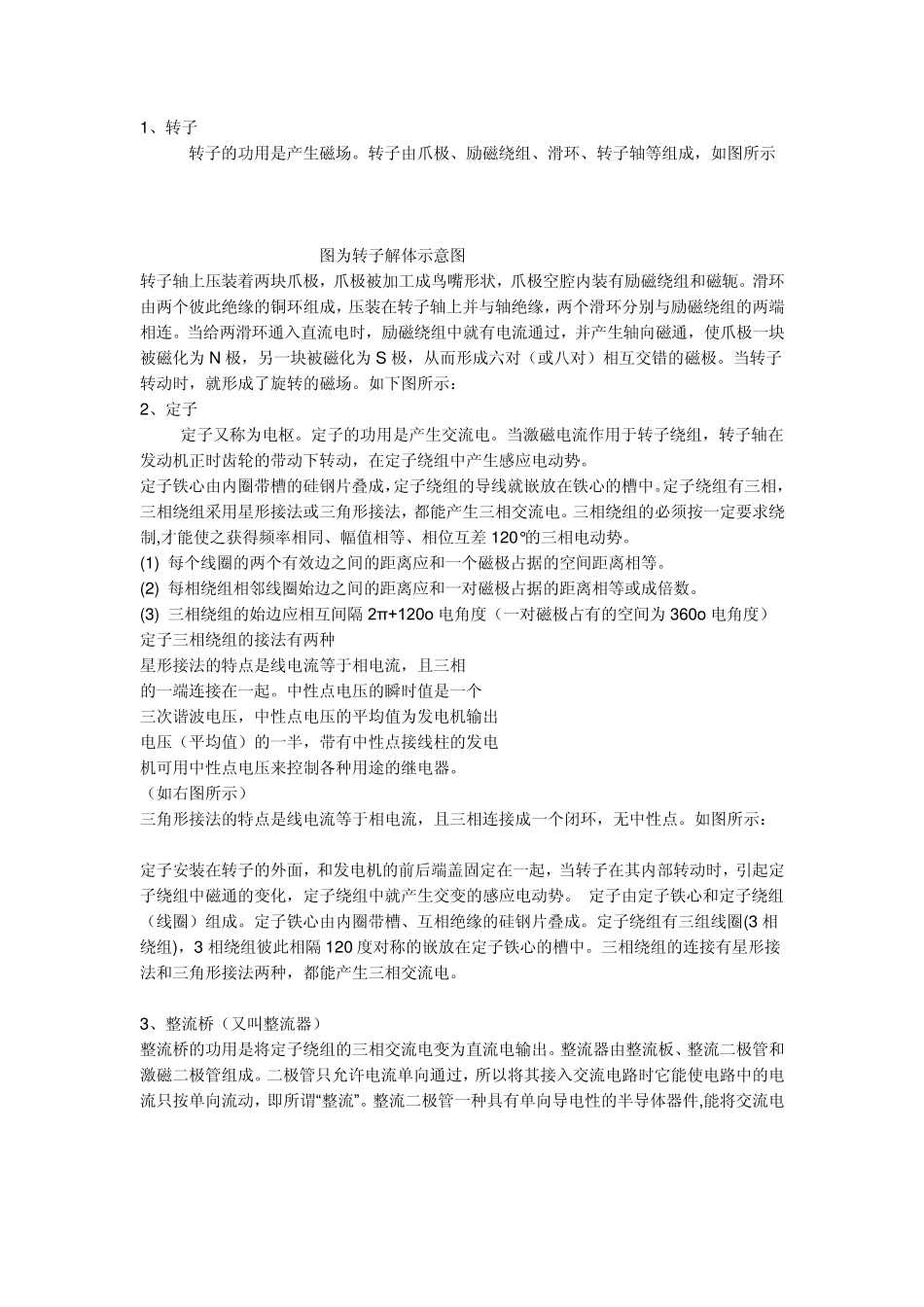

1、转子 转子的功用是产生磁场。转子由爪极、励磁绕组、滑环、转子轴等组成，如图所示 图为转子解体示意图 转子轴上压装着两块爪极，爪极被加工成鸟嘴形状，爪极空腔内装有励磁绕组和磁轭。滑环由两个彼此绝缘的铜环组成，压装在转子轴上并与轴绝缘，两个滑环分别与励磁绕组的两端相连。当给两滑环通入直流电时，励磁绕组中就有电流通过，并产生轴向磁通，使爪极一块被磁化为 N 极，另一块被磁化为 S 极，从而形成六对（或八对）相互交错的磁极。当转子转动时，就形成了旋转的磁场。如下图所示： 2、定子 定子又称为电枢。定子的功用是产生交流电。当激磁电流作用于转子绕组，转子轴在发动机正时齿轮的带动下转动，在定子绕组中产生感应电动势。 定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。定子绕组有三相，三相绕组采用星形接法或三角形接法，都能产生三相交流电。三相绕组的必须按一定要求绕制,才能使之获得频率相同、幅值相等、相位互差 120°的三相电动势。 (1) 每个线圈的两个有效边之间的距离应和一个磁极占据的空间距离相等。 (2) 每相绕组相邻线圈始边之间的距离应和一对磁极占据的距离相等或成倍数。 (3) 三相绕组的始边应相互间隔 2π+120o 电角度（一对磁极占有的空间为 360o 电角度） 定子三相绕组的接法有两种 星形接法的特点是线电流等于相电流，且三相 的一端连接在一起。中性点电压的瞬时值是一个 三次谐波电压，中性点电压的平均值为发电机输出 电压（平均值）的一半，带有中性点接线柱的发电 机可用中性点电压来控制各种用途的继电器。 （如右图所示） 三角形接法的特点是线电流等于相电流，且三相连接成一个闭环，无中性点。如图所示： 定子安装在转子的外面，和发电机的前后端盖固定在一起，当转子在其内部转动时，引起定子绕组中磁通的变化，定子绕组中就产生交变的感应电动势。 定子由定子铁心和定子绕组（线圈）组成。定子铁心由内圈带槽、互相绝缘的硅钢片叠成。定子绕组有三组线圈(3 相绕组)，3 相绕组彼此相隔 120 度对称的嵌放在定子铁心的槽中。三相绕组的连接有星形接法和三角形接法两种，都能产生三相交流电。 3、整流桥（又叫整流器） 整流桥的功用是将定子绕组的三相交流电变为直流电输出。整流器由整流板、整流二极管和激磁二极管组成。二极管只允许电流单向通过，所以将其接入交流电路时它能使电路中的电流只按单向流动，即所谓“整流”。整流二...
